Система Навигации Цепь Освещения. Corolla ZZE150

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ ОСВЕЩЕНИЕ

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (АККУМУЛЯТОРНАЯ БАТАРЕЯ - ВИТОЙ КАБЕЛЬ)

ПРОВЕРЬТЕ ВИТОЙ КАБЕЛЬ

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ВИТОЙ КАБЕЛЬ - ПРИЕМНИК СИСТЕМЫ НАВИГАЦИИ В СБОРЕ)

ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛИ НА РУЛЕВОМ КОЛЕСЕ

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (АККУМУЛЯТОРНАЯ БАТАРЕЯ - ПРИЕМНИК СИСТЕМЫ НАВИГАЦИИ В СБОРЕ)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПРИЕМНИК СИСТЕМЫ НАВИГАЦИИ В СБОРЕ - МАССА)

ОПИСАНИЕ

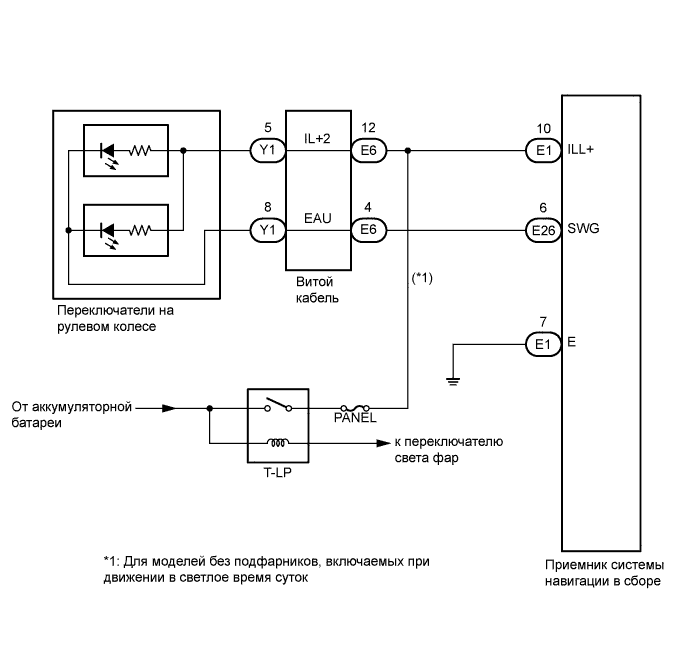

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРИМЕЧАНИЕ:

Автомобиль оборудован дополнительной системой (пассивной) безопасности (SRS), в состав которой входят подушки безопасности. Прежде, чем приступать к обслуживанию (в том числе, снятию или установке деталей), прочтите информацию о мерах безопасности при работе с системой SRS (Нажмите здесь).

1. Проверьте, включается ли подсветка приемника системы навигации в сборе, переключателей на рулевом колесе, перчаточного ящика или других устройств (выключатель аварийной сигнализации, датчик положения селектора передач и т.д.) при нахождении переключателя освещения в положении HEAD или TAIL.



   Результат:




   Результат	Следующий шаг
   Включается подсветка всех компонентов, кроме переключателей на рулевом колесе.	А
   Включается подсветка всех устройств, кроме приемника системы навигации в сборе.	B
   Подсветка не включается (радиоприемник, выключатель аварийной сигнализации, перчаточный ящик и т.д.)	C

1. Отсоедините разъем витого кабеля.


2. Измерьте напряжение в соответствии со значениями, приведенными в таблице.


   Номинальное напряжение:

   Контакты для подключения диагностического прибора	Режим	Заданные условия

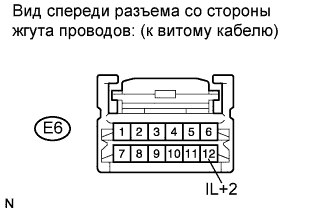

   E6-12 (IL+2) - масса	переключатель освещения в положении TAIL или HEAD	11-14 В

1. Отсоедините разъем переключателя на рулевом колесе и разъемы витого кабеля.


2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Режим	Заданные условия

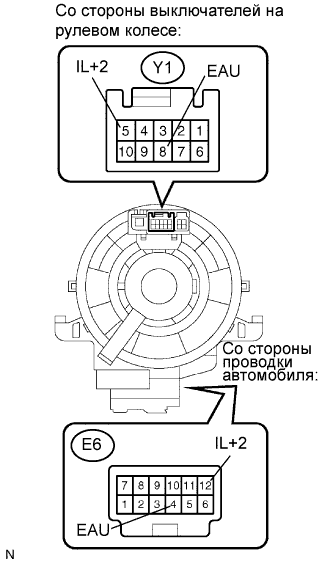

   Y1-8 (EAU) - E6-4 (EAU)	Центр	Менее 1 Ом
   	2,5 оборота влево
   	2,5 оборота вправо
   Y1-5 (IL+2) - E6-12 (IL+2)	Центр	Менее 1 Ом
   	2,5 оборота влево
   	2,5 оборота вправо

   ПРИМЕЧАНИЕ:

   Витой кабель является важной частью системы подушек безопасности (SRS). Неправильно снятый или установленный витой кабель может помешать развертыванию подушки безопасности. Обязательно прочтите информацию на страницах, указанных в скобках.

   УКАЗАНИЕ:

   1. Снятие (Нажмите здесь)

   2. Установка (Нажмите здесь)


1. Отсоедините разъемы от приемника системы навигации в сборе и витого кабеля.


2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Режим	Заданные условия

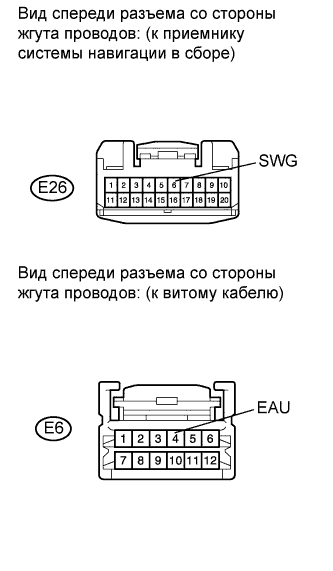

   E26-6 (SWG) - E6-4 (EAU)	Всегда	Менее 1 Ом
   E26-6 (SWG) - масса	Всегда	10 кОм или более

1. Отсоедините разъем переключателя на рулевом колесе.


2. Подсоедините положительный (+) вывод аккумуляторной батареи к контакту IL+2, а отрицательный (-) – к контакту EAU разъема выключателей на рулевом колесе.







3. Проверьте, включается ли подсветка переключателей на рулевом колесе.


   OK:

   Подсветка переключателей на рулевом колесе включается.


   Результат:

   Результат	Следующий шаг
   OK	А
   NG (для моделей производства TMC)	B
   NG (для моделей производства TMUK, TMMT)	C

1. Отсоедините разъем E1 приемника системы навигации в сборе.


2. Измерьте напряжение в соответствии со значениями, приведенными в таблице.


   Номинальное напряжение:

   Контакты для подключения диагностического прибора	Режим	Заданные условия

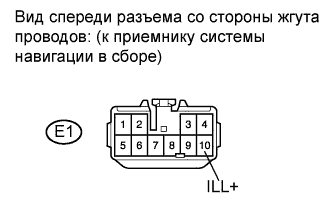

   E1-10 (ILL+) - масса	переключатель освещения в положении TAIL или HEAD	11-14 В

1. Отсоедините разъем приемника системы навигации в сборе.


2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Режим	Заданные условия

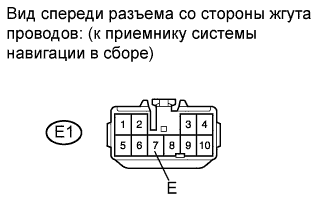

   E1-7 (E) - масса	Всегда	Менее 1 Ом
