Передний Ремень С Катушкой И Преднатяжителем В Сборе (Кроме 3-Дверной Модели С Кузовом Типа Хэтчбэк) Снятие С Эксплуатации. Corolla ZZE150

Система Безопасности. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Ремни Безопасности. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. УТИЛИЗАЦИЯ ПЕРЕДНЕГО РЕМНЯ С КАТУШКОЙ И ПРЕДНАТЯЖИТЕЛЕМ В СБОРЕ (ЕСЛИ ОН УСТАНОВЛЕН В АВТОМОБИЛЬ)

  2. УТИЛИЗАЦИЯ ПЕРЕДНЕГО РЕМНЯ С КАТУШКОЙ И ПРЕДНАТЯЖИТЕЛЕМ В СБОРЕ (ЕСЛИ ОН СНЯТ С АВТОМОБИЛЯ)

Передний Ремень С Катушкой И Преднатяжителем В Сборе (Кроме 3-Дверной Модели С Кузовом Типа "Хэтчбэк") -- Снятие С Эксплуатации


УКАЗАНИЕ:
При сдаче в лом автомобиля, снабженного преднатяжителем ремня безопасности, а также при утилизации переднего ремня (с преднатяжителем), всегда предварительно приводите в действие преднатяжитель ремня безопасности в соответствии с процедурами, изложенными ниже. В случае обнаружения какой-либо неисправности в процессе приведения в действие преднатяжителя ремня безопасности обратитесь в отдел технического обслуживания фирмы-дистрибьютора.


1. УТИЛИЗАЦИЯ ПЕРЕДНЕГО РЕМНЯ С КАТУШКОЙ И ПРЕДНАТЯЖИТЕЛЕМ В СБОРЕ (ЕСЛИ ОН УСТАНОВЛЕН В АВТОМОБИЛЬ)
ПРИМЕЧАНИЕ:
  1. Запрещается утилизировать передний ремень с катушкой и преднатяжителем в сборе, если преднатяжитель ремня не был приведен в действие.
  2. Преднатяжитель ремня безопасности при срабатывании издает громкий хлопок, поэтому работы следует проводить вне помещения, чтобы не причинять неудобств жителям близлежащих зданий.
  3. Передний ремень с катушкой и преднатяжителем в сборе необходимо приводить в действие на расстоянии не менее 10 м (33 футов) от него.
  4. При обращении с ремнем безопасности переднего сиденья, преднатяжитель которого был приведен в действие, используйте перчатки и защитные очки.
  5. По завершении работ всегда мойте руки водой.
  6. После приведения в действие преднатяжителя не допускайте попадания на ремень безопасности переднего сиденья воды и прочих жидкостей.
  7. Для приведения в действие преднатяжителя ремня безопасности всегда используйте предписанный SST (инструмент для развертывания подушки безопасности SRS). Все операции следует выполнять в безопасном месте, удаленном от источников электрических помех.
  8. Для приведения в действие преднатяжителя ремня безопасности строго следуйте представленным ниже указаниям.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Ремни Безопасности.Контрольная Лампа Ремня Безопасности Переднего Пассажира (Для Моделей С Кузовом Типа

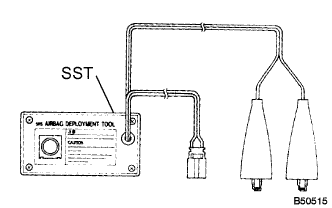

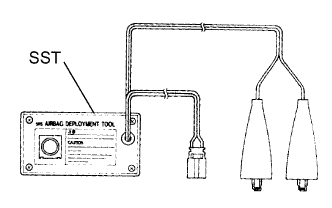

  1. Проверьте работоспособность SST.

    SST
    09082-00700
    09082-00770
    ПРЕДОСТЕРЕЖЕНИЕ:
    Для приведения в действие преднатяжителя ремня безопасности всегда используйте предписанный SST.



      COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Ремни Безопасности.Контрольная Лампа Ремня Безопасности Переднего Пассажира (Для Моделей С Кузовом Типа

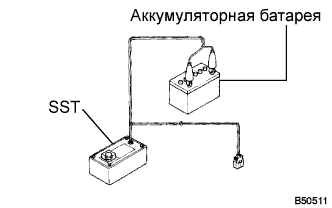

    1. Подсоедините красный зажим SST к положительному (+) выводу аккумуляторной батареи, а черный – к отрицательному (-) выводу.

      УКАЗАНИЕ:
      На этом этапе не следует подсоединять желтый разъем, предназначенный для подключения к преднатяжителю ремня безопасности.


      2. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Ремни Безопасности.Контрольная Лампа Ремня Безопасности Переднего Пассажира (Для Моделей С Кузовом Типа

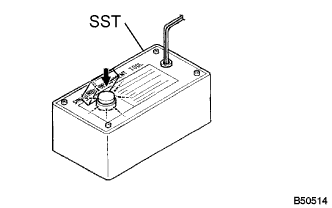

    2. Нажмите на выключатель развертывания SST и удостоверьтесь, что светодиод на выключателе горит.

      ПРЕДОСТЕРЕЖЕНИЕ:
      Если светодиод горит, но выключатель развертывания не нажимался, возможно, SST неисправен. В этом случае эксплуатация SST запрещена.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Ремни Безопасности.Контрольная Лампа Ремня Безопасности Переднего Пассажира (Для Моделей С Кузовом Типа

  1. Подсоедините SST.

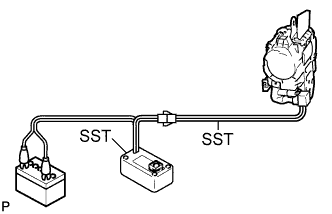

    1. Соедините 2 SST, а затем подсоедините их к преднатяжителю переднего ремня безопасности.

      SST
      09082-00700
      09082-00770
      ПРИМЕЧАНИЕ:
      Во избежание повреждения жгута проводов и разъема SST не защелкивайте дополнительный замок разъема преднатяжителя.


      2. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Ремни Безопасности.Контрольная Лампа Ремня Безопасности Переднего Пассажира (Для Моделей С Кузовом Типа

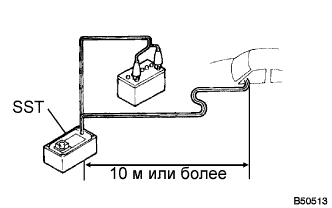

    2. Переместите SST на расстояние не менее 10 м (33 фута) от передней части автомобиля.

    3. Закройте все окна и двери автомобиля.

      ПРИМЕЧАНИЕ:
      Будьте осторожны, не повредите жгут проводов SST.

  1. Приведите в действие преднатяжитель переднего ремня безопасности.

    1. Убедитесь в том, что внутри автомобиля и в радиусе 10 м (33 футов) от него никого нет.

    2. Подсоедините красный зажим SST к положительному (+) выводу аккумуляторной батареи, а черный – к отрицательному (-) выводу.

    3. Приведите в действие преднатяжитель переднего ремня безопасности, нажав на активационный выключатель SST.

      УКАЗАНИЕ:
      Преднатяжитель ремня безопасности приводится в действие одновременно с включением светодиода SST.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Утилизируйте передний ремень с катушкой и преднатяжителем в сборе.

    1. Снимите SST и передний ремень с катушкой и преднатяжителем в сборе.

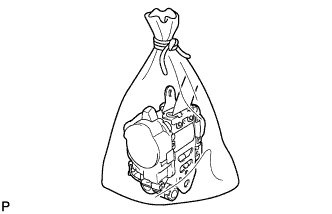

    2. Положите ремень безопасности в полиэтиленовый пакет, надежно завяжите конец и утилизируйте так же, как другие обычные детали.

      ПРЕДОСТЕРЕЖЕНИЕ:
      1. После приведения в действие преднатяжителя передний ремень безопасности сильно разогревается, и к нему не следует прикасаться, как минимум, в течение 30 мин.
      2. При обращении с ремнем безопасности, преднатяжитель которого был приведен в действие, используйте перчатки и защитные очки.
      3. По завершении работ всегда мойте руки водой.
      4. После приведения в действие преднатяжителя не допускайте попадания на передний ремень с катушкой и преднатяжителем в сборе воды и прочих жидкостей.
      УКАЗАНИЕ:
      При сдаче автомобиля в лом сначала приведите в действие преднатяжители передних ремней безопасности, а затем сдайте автомобиль, не снимая ремни.


2. УТИЛИЗАЦИЯ ПЕРЕДНЕГО РЕМНЯ С КАТУШКОЙ И ПРЕДНАТЯЖИТЕЛЕМ В СБОРЕ (ЕСЛИ ОН СНЯТ С АВТОМОБИЛЯ)
ПРИМЕЧАНИЕ:
  1. Запрещается утилизировать передний ремень с катушкой и преднатяжителем в сборе, если преднатяжитель ремня не был приведен в действие.
  2. Преднатяжитель ремня безопасности при срабатывании издает громкий хлопок, поэтому работы следует проводить вне помещения, чтобы не причинять неудобств жителям близлежащих зданий.
  3. Передний ремень с катушкой и преднатяжителем в сборе необходимо приводить в действие на расстоянии не менее 10 м (33 футов) от него.
  4. При обращении с ремнем безопасности переднего сиденья, преднатяжитель которого был приведен в действие, используйте перчатки и защитные очки.
  5. По завершении работ всегда мойте руки водой.
  6. После приведения в действие преднатяжителя не допускайте попадания на ремень безопасности переднего сиденья воды и прочих жидкостей.
  7. При утилизации переднего ремня безопасности, снабженного преднатяжителем, никогда не приводите ремень в действие внутри автомобиля клиента.
  8. Для приведения в действие преднатяжителя ремня безопасности строго следуйте представленным ниже указаниям.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Ремни Безопасности.Контрольная Лампа Ремня Безопасности Переднего Пассажира (Для Моделей С Кузовом Типа

  1. Проверьте работоспособность SST.

    SST
    09082-00700
    09082-00770
    ПРЕДОСТЕРЕЖЕНИЕ:
    Для приведения в действие преднатяжителя ремня безопасности всегда используйте предписанный SST.



      COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Ремни Безопасности.Контрольная Лампа Ремня Безопасности Переднего Пассажира (Для Моделей С Кузовом Типа

    1. Подсоедините красный зажим SST к положительному (+) выводу аккумуляторной батареи, а черный – к отрицательному (-) выводу.

      УКАЗАНИЕ:
      На этом этапе не следует подсоединять желтый разъем, предназначенный для подключения к преднатяжителю ремня безопасности.


      2. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Ремни Безопасности.Контрольная Лампа Ремня Безопасности Переднего Пассажира (Для Моделей С Кузовом Типа

    2. Нажмите на выключатель развертывания SST и удостоверьтесь, что светодиод на выключателе горит.

      ПРЕДОСТЕРЕЖЕНИЕ:
      Если светодиод горит, но выключатель развертывания не нажимался, возможно, SST неисправен. В этом случае эксплуатация SST запрещена.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Ремни Безопасности.Контрольная Лампа Ремня Безопасности Переднего Пассажира (Для Моделей С Кузовом Типа

  1. Подсоедините SST.

    1. Соедините 2 SST, а затем подсоедините их к преднатяжителю переднего ремня безопасности.

      SST
      09082-00700
      09082-00770
      ПРИМЕЧАНИЕ:
      Во избежание повреждения жгута проводов и разъема SST не защелкивайте дополнительный замок разъема преднатяжителя.


      2. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Ремни Безопасности.Контрольная Лампа Ремня Безопасности Переднего Пассажира (Для Моделей С Кузовом Типа

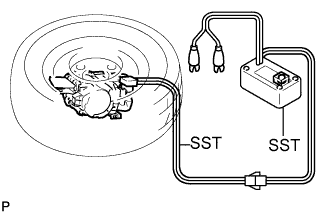

    2. Положите задний ремень с преднатяжителем на землю и накройте его колесом с шиной.

      ПРИМЕЧАНИЕ:
      Располагайте ремень переднего сиденья в сборе, как показано на рисунке.

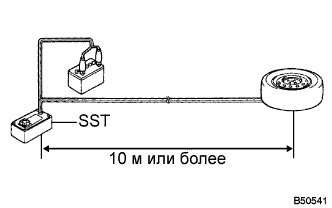

    3. Поместите SST на расстоянии не менее 10 м (33 футов) от колеса и зафиксируйте его.

      ПРИМЕЧАНИЕ:
      Будьте осторожны, не повредите жгут проводов SST.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Ремни Безопасности.Контрольная Лампа Ремня Безопасности Переднего Пассажира (Для Моделей С Кузовом Типа

  1. Приведите в действие преднатяжитель переднего ремня безопасности.

    1. Убедитесь, что в радиусе 10 м (33 футов) от колеса никого нет.

    2. Подсоедините красный зажим SST к положительному (+) выводу аккумуляторной батареи, а черный – к отрицательному (-) выводу.

    3. Приведите в действие преднатяжитель переднего ремня безопасности, нажав на активационный выключатель SST.

      УКАЗАНИЕ:
      Преднатяжитель ремня безопасности приводится в действие одновременно с включением светодиода SST.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Утилизируйте передний ремень с катушкой и преднатяжителем в сборе.

    1. Снимите колесо и SST.

    2. Положите ремень безопасности в полиэтиленовый пакет, надежно завяжите конец и утилизируйте так же, как другие обычные детали.

      ПРЕДОСТЕРЕЖЕНИЕ:
      1. После приведения в действие преднатяжителя передний ремень безопасности сильно разогревается, и к нему не следует прикасаться, как минимум, в течение 30 мин.
      2. При обращении с ремнем безопасности, преднатяжитель которого был приведен в действие, используйте перчатки и защитные очки.
      3. По завершении работ всегда мойте руки водой.
      4. После приведения в действие преднатяжителя не допускайте попадания на передний ремень с катушкой и преднатяжителем в сборе воды и прочих жидкостей.
      УКАЗАНИЕ:
      При сдаче автомобиля в лом сначала приведите в действие преднатяжители передних ремней безопасности, а затем сдайте автомобиль, не снимая ремни.
