  1. ВОЙДИТЕ В РЕЖИМ ДИАГНОСТИКИ .

  1. ПРОВЕРКА СИСТЕМЫ НАВИГАЦИИ

  1. ИНФОРМАЦИЯ GPS

  1. ДАТЧИКИ АВТОМОБИЛЯ

  1. COLOR BAR CHECK (ПРОВЕРКА ЦВЕТОВОЙ ПОЛОСЫ)

  1. ОКНО КОПИРОВАНИЯ/ВСТАВКИ ИНФОРМАЦИИ ИЗ ПАМЯТИ

  1. ИНФОРМАЦИЯ О ДЕТАЛЯХ

  1. ПРОВЕРКА МИКРОФОНА И РАСПОЗНАВАНИЯ ГОЛОСА

  1. ПРОВЕРКА ИНФОРМАЦИИ О ПРОИГРЫВАТЕЛЕ DVD-ДИСКОВ

Система Навигации -- Режим Проверки Системы Навигации


УКАЗАНИЕ:
  1. В данном режиме отображается информация о спутнике GPS.
  2. Данные рисунки могут отличаться от отображаемых на дисплее вашего автомобиля в зависимости от настроек и опций устройства. В связи с этим, некоторые определенные области не могут быть отображены в точности так, как вы их видите на своем дисплее.

ВОЙДИТЕ В РЕЖИМ ДИАГНОСТИКИ (Нажмите здесь).

ПРОВЕРКА СИСТЕМЫ НАВИГАЦИИ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Навигация.Система Навигации.Система Навигации Режим Проверки Системы Навигации

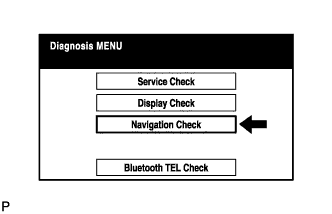

  1. В окне "Diagnosis MENU" (диагностика меню) выберите пункт меню "Navigation Check" (проверка системы навигации).


ИНФОРМАЦИЯ GPS


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Навигация.Система Навигации.Система Навигации Режим Проверки Системы Навигации

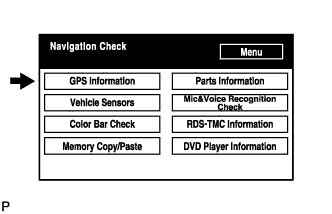

  1. В окне "Navigation Check" (проверка системы навигации) выберите пункт меню "GPS Information" (информация GPS).



    2. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

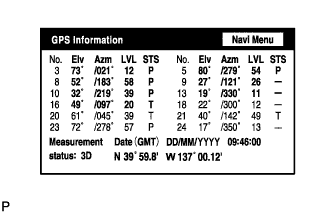

  2. При отображении информации системы GPS проверьте условия GPS.

    УКАЗАНИЕ:
    1. Данное окно обновляется один раз в секунду по мере изменения сигналов, выдаваемых автомобилю.
    2. Подробное описание данной функции см. в разделе "ПОДРОБНОЕ ОПИСАНИЕ ОКНА ДИАГНОСТИКИ" (Нажмите здесь).

ДАТЧИКИ АВТОМОБИЛЯ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Навигация.Система Навигации.Система Навигации Режим Проверки Системы Навигации

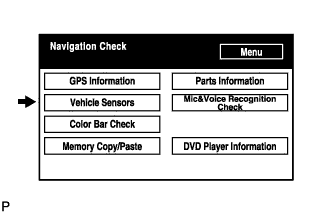

  1. В окне "Navigation Check" (проверка системы навигации) выберите пункт меню "Vehicle Sensors" (датчики автомобиля).



    2. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

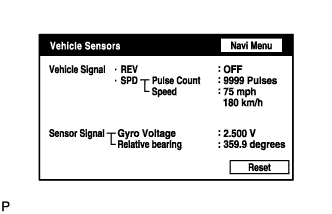

  2. Проверьте все сигналы и датчики во время отображения информации о сигналах автомобиля.

    УКАЗАНИЕ:
    1. Данное окно обновляется один раз в секунду по мере изменения сигналов, выдаваемых автомобилю.
    2. В данном окне отображаются сигналы автомобиля, передаваемые в встроенный ЭБУ системы навигации.
    3. Подробное описание данной функции см. в разделе "ПОДРОБНОЕ ОПИСАНИЕ ОКНА ДИАГНОСТИКИ" (Нажмите здесь).

COLOR BAR CHECK (ПРОВЕРКА ЦВЕТОВОЙ ПОЛОСЫ)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Навигация.Система Навигации.Система Навигации Режим Проверки Системы Навигации

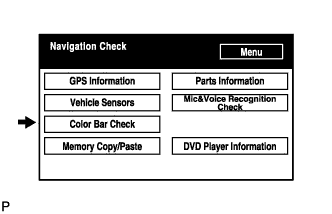

  1. Выберите пункт "Color Bar Check" (проверка цветовых полос) в меню "Display Check" (проверка дисплея).



    2. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

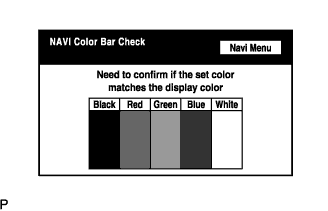

  2. В появившемся окне "NAVI Color Bar Check" (проверка цветовой полосы окна навигации) проверьте каждый цвет цветовой полосы.

    УКАЗАНИЕ:
    1. Цвета не отображаются в полноэкранном режиме, как в режиме "Display Check Mode" (режим проверки дисплея).
    2. Данное окно цветного отображения дисплея предназначено для встроенного ЭБУ системы навигации.

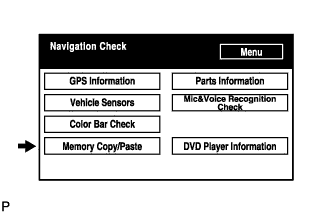

ОКНО КОПИРОВАНИЯ/ВСТАВКИ ИНФОРМАЦИИ ИЗ ПАМЯТИ
COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Навигация.Система Навигации.Система Навигации Режим Проверки Системы Навигации
УКАЗАНИЕ:
Данная функция не может быть использована.

ИНФОРМАЦИЯ О ДЕТАЛЯХ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Навигация.Система Навигации.Система Навигации Режим Проверки Системы Навигации

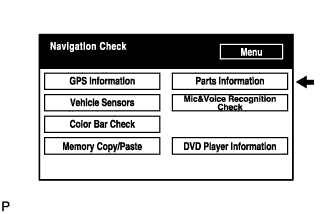

  1. Выберите пункт "Parts Information" (информация о деталях) в окне "Navigation Check" (проверка системы навигации).



    2. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Навигация.Система Навигации.Система Навигации Режим Проверки Системы Навигации

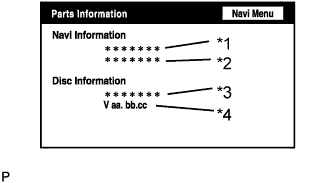

  2. В появившемся окне "Parts Information" (информация о деталях) проверьте информацию о системе навигации и диске.

    Описание окна:
    Дисплей
    		Содержание
    Изготовитель системы навигации/*1
    		Отображается изготовитель приемника системы навигации в сборе.
    Версия системы навигации/*2
    		Отображается версия приемника системы навигации в сборе.
    Изготовитель диска/*3
    		Отображается изготовитель диска с картой.
    Версия диска/*4
    		Отображается версия диска с картой.

ПРОВЕРКА МИКРОФОНА И РАСПОЗНАВАНИЯ ГОЛОСА


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Навигация.Система Навигации.Система Навигации Режим Проверки Системы Навигации

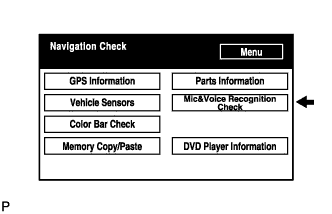

  1. Выберите пункт "Mic & Voice Recognition Check" (проверка микрофона и распознавания голоса) в меню "Navigation Check" (проверка системы навигации) для отображения окна "MICROPHONE & VOICE RECOGNITION CHECK" (проверка микрофона и распознавания голоса).



    2. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Навигация.Система Навигации.Система Навигации Режим Проверки Системы Навигации

  2. Говоря в микрофон, убедитесь в том, что индикатор входного уровня микрофона изменяется в соответствии с поступающим голосом.

  3. Нажмите на переключатель записи и запишите голосовую информацию.

  4. Убедитесь, что индикатор записи остается включенным во время записи, и записанный голос воспроизводится нормально.

    УКАЗАНИЕ:
    1. Подробное описание данной функции см. в разделе "ПОДРОБНОЕ ОПИСАНИЕ ОКНА ДИАГНОСТИКИ" (Нажмите здесь).
    2. Управление данной функцией осуществляет встроенный ЭБУ системы навигации.

ПРОВЕРКА ИНФОРМАЦИИ О ПРОИГРЫВАТЕЛЕ DVD-ДИСКОВ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Навигация.Система Навигации.Система Навигации Режим Проверки Системы Навигации

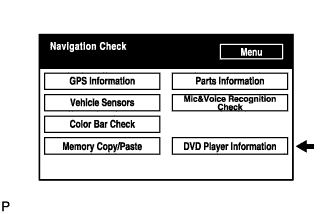

  1. Выберите пункт "DVD Player Information" (информация о проигрывателе DVD-дисков) в окне "Navigation Check" (проверка системы навигации).



    2. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Навигация.Система Навигации.Система Навигации Режим Проверки Системы Навигации

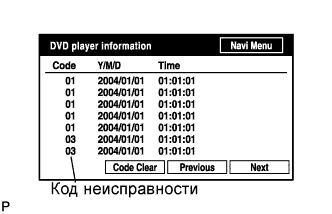

  2. Проверьте наличие кодов DTC.

    УКАЗАНИЕ:
    1. Эта функция проверки проигрывателя DVD-дисков предназначена для приемника системы навигации (встроенного ЭБУ системы навигации).
    2. Подробное описание данной функции см. в разделе "ПОДРОБНОЕ ОПИСАНИЕ ОКНА ДИАГНОСТИКИ" (Нажмите здесь).
