Система Навигации -- Проверка / Сброс Кодов Dtc


УКАЗАНИЕ:
  1. Данные рисунки могут отличаться от отображаемых на дисплее вашего автомобиля в зависимости от настроек и опций устройства. В связи с этим, некоторые определенные области не могут быть отображены в точности так, как вы их видите на своем дисплее.
  2. Если система не может войти в режим диагностики, замените приемник системы навигации в сборе (Нажмите здесьдля моделей с кузовом типа "седан", Нажмите здесь для моделей с кузовом типа "хэтчбэк").
  3. После включения зажигания (IG) до запуска режима диагностики убедитесь, что карта отображается. В противном случае вы не сможете проверить некоторые параметры.

ЗАПУСК РЕЖИМА ДИАГНОСТИКИ

  1. Есть 2 способа запуска режима диагностики. Запустите данный режим с помощью одного из них.



    2. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Навигация.Система Навигации.Система Навигации Проверка / Сброс Кодов Dtc

  2. Метод 1

    1. Запустите двигатель.

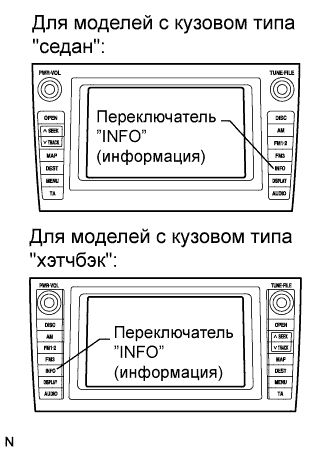

    2. Удерживая выключатель "INFO" нажатым, управляйте переключателем освещения: OFF (ВЫКЛ) → Включите (ON (ВКЛ)) → Выключите (OFF(ВЫКЛ)) → Включите (ON (ВКЛ)) → Выключите (OFF(ВЫКЛ)) → Включите (ON (ВКЛ)) → Выключите (OFF(ВЫКЛ)).

    3. Запускается режим диагностики, отображается экран "System Check Mode" (режим проверки системы). Проверка работы запускается автоматически, результаты отображаются.



    3. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Навигация.Система Навигации.Система Навигации Проверка / Сброс Кодов Dtc

  3. Метод 2

    1. Запустите двигатель.

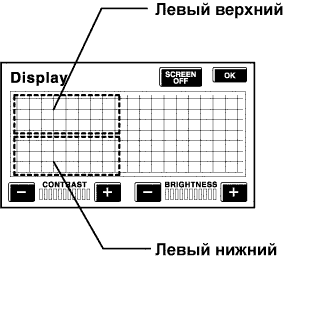

    2. Переключитесь на окно "Display Check" (проверка дисплея).

    3. Находясь в окне регулировки качества дисплея, коснитесь углов экрана в следующем порядке: верхний левый → нижний левый → верхний левый → нижний левый → верхний левый → нижний левый.

    4. Запускается режим диагностики, отображается экран "System Check Mode" (режим проверки системы). Проверка работы запускается автоматически, результаты отображаются.


ЗАВЕРШЕНИЕ РЕЖИМА ДИАГНОСТИКИ

  1. Есть 2 способа завершения режима диагностики. Воспользуйтесь одним из них.

    1. Выключите зажигание.

    2. Нажмите и удерживайте переключатель "DISP" в течение 3 секунд.


МЕНЮ ДИАГНОСТИКИ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Навигация.Система Навигации.Система Навигации Проверка / Сброс Кодов Dtc

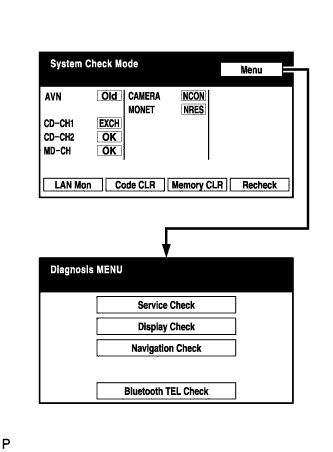

  1. Окно "Diagnosis MENU" (меню диагностики) отображается при нажатии выключателя "Мenu" (меню) в окне "System Check Mode" (режим проверки системы).


ПРОВЕРЬТЕ DTC


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Навигация.Система Навигации.Система Навигации Проверка / Сброс Кодов Dtc

  1. Проверьте результаты проверки системы.

    1. Если отображается результат "EXCH" (замена), "CHEK" (проверка) или "Old" (старый), нажмите на отображаемый результат проверки для просмотра результатов в окне "Unit Check Mode" (режим проверки устройства) и запишите их.

      УКАЗАНИЕ:
      1. Если для всех результатов проверки отображается "OK", перейдите к проверке DTC обмена данными.
      2. Если название оборудования неизвестно, отображается его физический адрес.
      УКАЗАНИЕ:
      Для просмотра результатов проверки другого устройства нажмите кнопку "Service" для возврата в окно "System Check Mode" (режим проверки системы). Повторите этот шаг.


    2. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Навигация.Система Навигации.Система Навигации Проверка / Сброс Кодов Dtc

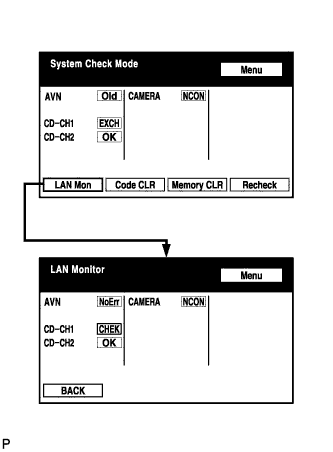

  2. Проверьте результаты проверки диагностики системы передачи данных.

    1. Вернитесь в окно "System Check Mode" (режим проверки системы) и нажмите кнопку "LAN Mon" для входа в окно "LAN Monitor" (проверка ЛВС).



      2. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Навигация.Система Навигации.Система Навигации Проверка / Сброс Кодов Dtc

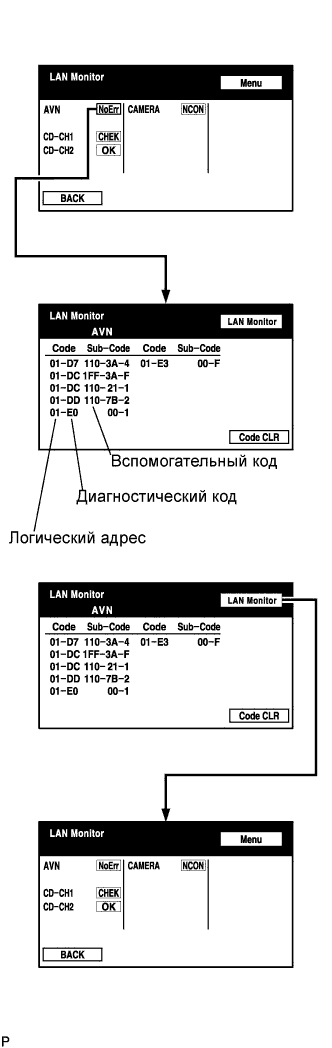

    2. Если отображается результат "CHEK" (проверка) или "Old" (старый), нажмите на отображаемый результат проверки для просмотра результатов в отдельном окне диагностики связи и запишите их.

      УКАЗАНИЕ:
      1. Если для всех результатов проверки отображается сообщение "No Err", система принимает решение, что DTC не имеет места.
      2. Вспомогательный код (соответствующего устройства) указывается посредством его физического адреса.
      3. Для просмотра результатов проверки другого устройства нажмите кнопку "Service" для возврата в окно "System Check Mode" (режим проверки системы). Повторите этот шаг.

СБРОС / ПОВТОРНАЯ ПРОВЕРКА КОДОВ DTC


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Навигация.Система Навигации.Система Навигации Проверка / Сброс Кодов Dtc

  1. Сбросьте DTC

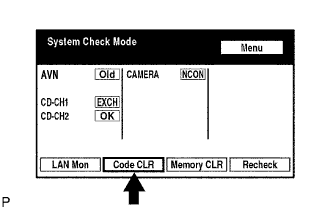

    1. Нажмите и удерживайте кнопку "Code CLR" (сброс кода) в течение 3 секунд.

    2. Результаты проверки стерты.



    2. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Навигация.Система Навигации.Система Навигации Проверка / Сброс Кодов Dtc

  2. Повторная проверка

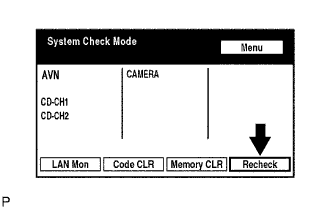

    1. Нажмите кнопку "Recheck".



      2. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Навигация.Система Навигации.Система Навигации Проверка / Сброс Кодов Dtc

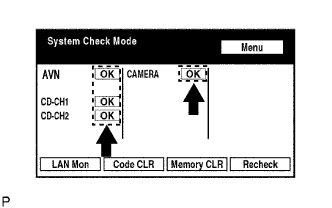

    2. Убедитесь, что при выводе результатов проверки для всех диагностических кодов отображается "OK". Если для кода не отображается "OK", произведите поиск и устранение неисправностей еще раз.



      3. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Навигация.Система Навигации.Система Навигации Проверка / Сброс Кодов Dtc

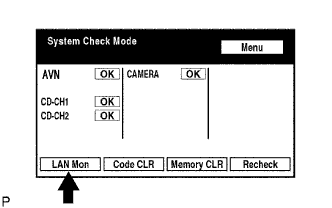

    3. Для входа в окно "LAN Monitor" (проверка ЛВС) нажмите кнопку "LAN Mon".



      4. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Навигация.Система Навигации.Система Навигации Проверка / Сброс Кодов Dtc

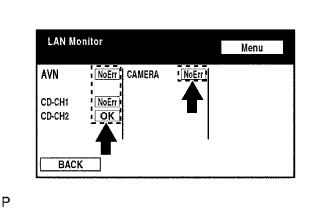

    4. Убедитесь, что вместо диагностических кодов везде выдается сообщение "No Err" (нет ошибок). Если для кода не отображается "No Err", произведите поиск и устранение неисправностей еще раз.
