Система Навигации -- Контакты Эбу |

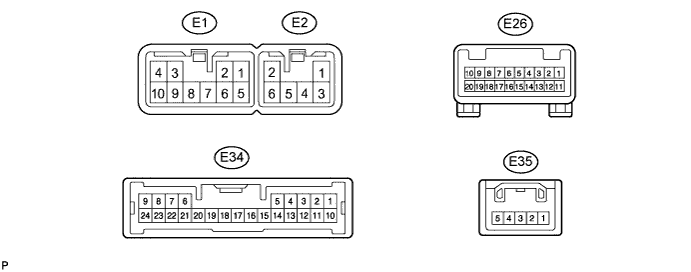

| РАДИОПРИЕМНИК СИСТЕМЫ НАВИГАЦИИ В СБОРЕ |
| Обозначения (номера контактов) | Цвет проводки | Описание контактов | Режим | Технические характеристики |
| E35-3 (SPD) - E1-7 (E) | V - BR | Сигнал скорости от щитка приборов (для функции системы навигации) | См. раздел "Проверка сигналов автомобиля" (Нажмите здесь) | - |
| E35-5 (REV) - E1-7 (E) | R - BR | Сигнал заднего хода | См. раздел "Проверка сигналов автомобиля" (Нажмите здесь) | - |
| E1-1 (FR+) - E1-7 (E) | LG - BR | Звуковой сигнал (передний правый канал) | Аудиосистема работает | На выходе сигнал, форма которого синхронизирована со звуком |
| E1-2 (FL+) - E1-7 (E) | P - BR | Звуковой сигнал (передний левый канал) | Аудиосистема работает | На выходе сигнал, форма которого синхронизирована со звуком |
| E1-3 (ACC) - E1-7 (E) | GR - BR | Вспомогательное устройство (ON (ВКЛ)) | Зажигание выключено → включено (ACC) | Менее 1 В → 11-14 В |
| E1-4 (B) - E1-7 (E) | SB - BR | Аккумуляторная батарея | Всегда | 11-14 В |
| E1-5 (FR-) - E1-7 (E) | L - BR | Звуковой сигнал (передний правый канал) | Аудиосистема работает | На выходе сигнал, форма которого синхронизирована со звуком |
| E1-6 (FL-) - E1-7 (E) | V - BR | Звуковой сигнал (передний левый канал) | Аудиосистема работает | На выходе сигнал, форма которого синхронизирована со звуком |
| E1-7 (E) - масса | BR - масса | Масса | Всегда | Менее 1 В |
| E1-8 (ANT) - E1-7 (E) | O - BR | Источник питания антенны | Радиоприемник включен и выбран режим AM или FM | 11-14 В |
| E1-10 (ILL+) - E1-7 (E) | G - BR | Сигнал подсветки | Переключатель освещения в положении OFF (ВЫКЛ) → TAIL или HEAD | Менее 1 В → 11-14 В |
| E2-1 (RR+) - E1-7 (E) | R - BR | Звуковой сигнал (задний правый канал) | Аудиосистема работает | На выходе сигнал, форма которого синхронизирована со звуком |
| E2-2 (RL+) - E1-7 (E) | B - BR | Звуковой сигнал (задний левый канал) | Аудиосистема работает | На выходе сигнал, форма которого синхронизирована со звуком |
| E2-3 (RR-) - E1-7 (E) | W - BR | Звуковой сигнал (задний правый канал) | Аудиосистема работает | На выходе сигнал, форма которого синхронизирована со звуком |
| E2-6 (RL-) - E1-7 (E) | Y - BR | Звуковой сигнал (задний левый канал) | Аудиосистема работает | На выходе сигнал, форма которого синхронизирована со звуком |
| E26-3 (SPD) - E1-7 (E) (*1) | V - BR | Сигнал скорости от щитка приборов (для функции ASL) | Зажигание включено (IG) Медленно поверните ведущие колеса. | Формирование импульсов |
| E26-6 (SWG) - масса | B - масса | Заземление переключателя на рулевом колесе | Всегда | Менее 1 В |
| E26-7 (SW1) - E26-6 (SWG) | W-B | Сигнал переключателя на рулевом колесе | Ни один переключатель не включен → Нажатие переключателя SEEK+ (ПОИСК+) → Нажатие переключателя SEEK- (ПОИСК-) → Нажатие переключателя VOL+ (ГРОМКОСТЬ+) → Нажатие переключателя VOL- (ГРОМКОСТЬ-) | 4 В или выше → приблизительно 0,5 В → приблизительно 0,9 В → приблизительно 2,0 В → приблизительно 3,4 В |
| E26-8 (SW2) - E26-6 (SWG) | R-B | Сигнал переключателя на рулевом колесе | Ни один переключатель не включен → Нажатие переключателя MODE (режим) → Нажатие переключателя ON HOOK (отключение от линии) → Нажатие переключателя OFF HOOK (подключение к линии) → Нажатие переключателя VOICE (голосовое управление) | 4 В или выше → приблизительно 0,5 В → приблизительно 0,9 В → приблизительно 2,0 В → приблизительно 3,4 В |
| E34-12 (TSW-) - E1-7 (E) | W-B - BR | Сигнал выключателя, связанного с телефоном | Всегда | Менее 1 В |
| E34-17 (MACC) - E1-7 (E) | R - BR | Источник питания усилителя микрофона | Зажигание: выключено → включено (IG) | Менее 1 В → 5 В |
| E34-18 (SGND) - E1-7 (E) | W-B - BR | Масса | Всегда | Менее 1 В |
| E34-19 (MIC+) - E1-7 (E) | B - BR | Голосовой сигнал микрофона | См. раздел "Проверка микрофона" (Нажмите здесь) | - |
| E34-20 (MIC-) - масса | W - масса | Голосовой сигнал микрофона | См. раздел "Проверка микрофона" (Нажмите здесь) | - |
- УКАЗАНИЕ:
- *1: Для моделей с кузовом типа "седан"
