DTC P0571 Цепь выключателя тормоза "A"


ОПИСАНИЕ

При нажатии педали тормоза выключатель стоп-сигналов передает в ECM сигнал. После получения данного сигнала ECM отключает круиз-контроль. Функция работы в аварийном режиме обеспечивает нормальное вождение даже при наличии неисправности в цепи выключателя стоп-сигнала. Условия отключения возникают при подаче положительного напряжения аккумуляторной батареи на контакт STP. При включении тормозов напряжение обычно подается через предохранитель STOP и выключатель стоп-сигналов на контакт STP блока ECM, и ECM отключает систему круиз-контроля.

№ DTC
Условие обнаружения DTC
Неисправный участок
P0571
Если напряжение на контактах STP и ST1- ECM остается меньше 1 В дольше 0,5 секунды.
  1. Выключатель стоп-сигналов
  2. Цепь выключателя стоп-сигналов
  3. ECM

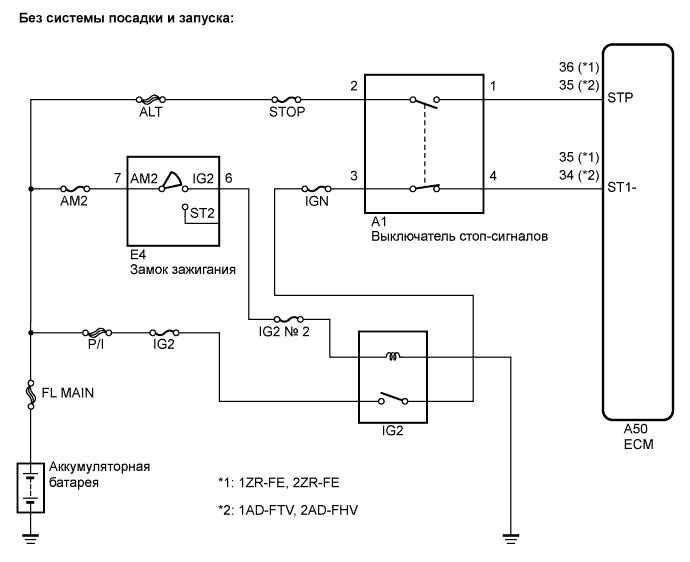

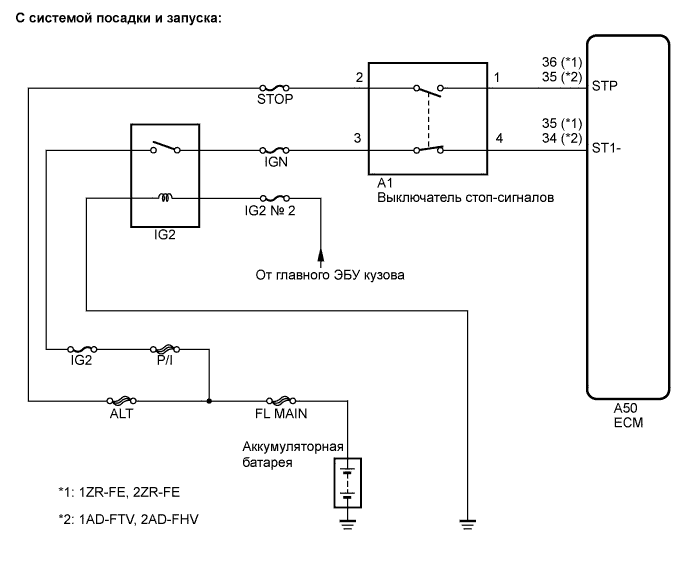

СХЕМА СОЕДИНЕНИЙ


COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Круиз-Контроль.Система Круиз-Контроля. Dtc P0571 Цепь Выключателя Тормоза A


COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Круиз-Контроль.Система Круиз-Контроля. Dtc P0571 Цепь Выключателя Тормоза A


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Включите зажигание (IG) и портативный диагностический прибор.

  1. Проверьте в режиме DATA LIST работу выключателя стоп-сигналов.

    ECM (круиз-контроль):
    Информация на дисплее прибора
    		Измеряемая величина/диапазон измерения
    		Нормальное состояние
    		Замечание по диагностике
    Stp Light SW M
    		Сигнал выключателя стоп-сигнала (главный процессор) / ON (ВКЛ) или OFF (ВЫКЛ)
    		ON (ВКЛ): Педаль тормоза нажата
    OFF (ВЫКЛ): педаль тормоза отпущена
    		-
    OK:
    При нажатии и отпускании педали тормоза значение на дисплее изменяется, как показано выше.
    Результат:
    Результат
    		Следующий шаг
    NG
    		А
    OK (для моделей с двигателем 1ZR-FE)
    		B
    OK (для моделей с двигателем 2ZR-FE)
    		C
    OK (для моделей с двигателем 1AD-FTV)
    		D
    OK (для моделей с двигателем 2AD-FHV)
    		E


B
ЗАМЕНИТЕ ECM (для моделей с 1ZR-FE) (Нажмите здесь)

C
ЗАМЕНИТЕ ECM (для моделей с 2ZR-FE) (Нажмите здесь)

D
ЗАМЕНИТЕ ECM (для моделей с 1AD-FTV) (Нажмите здесь)

E
ЗАМЕНИТЕ ECM (для моделей с 2AD-FHV) (Нажмите здесь)
А

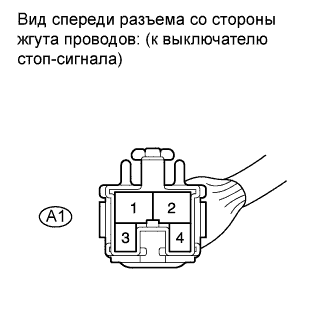

2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ВЫКЛЮЧАТЕЛЬ СТОП-СИГНАЛОВ – АККУМУЛЯТОРНАЯ БАТАРЕЯ)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Круиз-Контроль.Система Круиз-Контроля. Dtc P0571 Цепь Выключателя Тормоза A

  1. Отсоедините разъем A1 от выключателя стоп-сигналов.

  1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    A1-2 - масса
    		Всегда
    		11-14 В
    A1-3 - масса
    		Зажигание включено (IG)
    		11-14 В


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

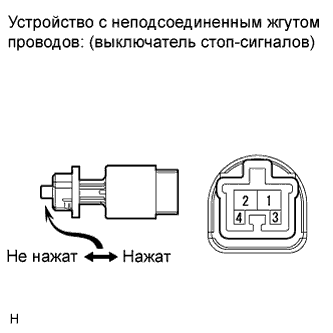

3.ПРОВЕРЬТЕ ВЫКЛЮЧАТЕЛЬ СТОП-СИГНАЛОВ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Круиз-Контроль.Система Круиз-Контроля. Dtc P0571 Цепь Выключателя Тормоза A

  1. Снимите выключатель стоп-сигналов (Нажмите здесь).

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Положение выключателя
    		Заданные условия
    1 - 2
    		Штырь выключателя не нажат
    		Менее 1 Ом
    3 - 4
    		Штырь выключателя не нажат
    		10 кОм или более
    1 - 2
    		Штырь выключателя нажат
    		10 кОм или более
    3 - 4
    		Штырь выключателя нажат
    		Менее 1 Ом

  1. Установите выключатель стоп-сигналов.



NG
ЗАМЕНИТЕ ВЫКЛЮЧАТЕЛЬ СТОП-СИГНАЛОВ (Нажмите здесь)
OK

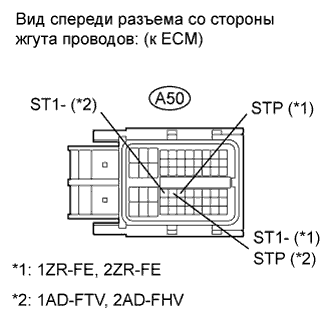

4.ПРОВЕРЬТЕ ECM


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Круиз-Контроль.Система Круиз-Контроля. Dtc P0571 Цепь Выключателя Тормоза A

  1. Подсоедините разъем выключателя стоп-сигналов.

  1. Отсоедините разъем A50 от ECM.

  1. Включите зажигание (IG).

  1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

    Номинальное напряжение:
    1ZR-FE, 2ZR-FE:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    A50-36 (STP) - масса
    		Педаль тормоза нажата
    		11-14 В
    A50-36 (STP) - масса
    		Педаль тормоза отпущена
    		Менее 1 В
    A50-35 (ST1-) - масса
    		Педаль тормоза нажата
    		Менее 1 В
    A50-35 (ST1-) - масса
    		Педаль тормоза отпущена
    		11-14 В
    1AD-FTV, 2AD-FHV:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    A50-35 (STP) - масса
    		Педаль тормоза нажата
    		11-14 В
    A50-35 (STP) - масса
    		Педаль тормоза отпущена
    		Менее 1 В
    A50-34 (ST1-) - масса
    		Педаль тормоза нажата
    		Менее 1 В
    A50-34 (ST1-) - масса
    		Педаль тормоза отпущена
    		11-14 В
    Результат:
    Результат
    		Следующий шаг
    NG
    		А
    OK (для моделей с двигателем 1ZR-FE)
    		B
    OK (для моделей с двигателем 2ZR-FE)
    		C
    OK (для моделей с двигателем 1AD-FTV)
    		D
    OK (для моделей с двигателем 2AD-FHV)
    		E


B
ЗАМЕНИТЕ ECM (для моделей с 1ZR-FE) (Нажмите здесь)

C
ЗАМЕНИТЕ ECM (для моделей с 2ZR-FE) (Нажмите здесь)

D
ЗАМЕНИТЕ ECM (для моделей с 1AD-FTV) (Нажмите здесь)

E
ЗАМЕНИТЕ ECM (для моделей с 2AD-FHV) (Нажмите здесь)
А

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ВЫКЛЮЧАТЕЛЬ СТОП-СИГНАЛОВ - ЕСМ)
