Dtc U0073/94 Шина Передачи Данных Блока Управления Отключена. Corolla ZZE150

Тормоза. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Управление Тормозами. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ ЖГУТ И РАЗЪЕМ (НА НАЛИЧИЕ КРАТКОВРЕМЕННОГО РАЗМЫКАНИЯ)

УБЕДИТЕСЬ, ЧТО РАЗЪЕМЫ ВСЕХ ДАТЧИКОВ И ECM ПОДСОЕДИНЕНЫ НАДЕЖНО

СНОВА ПРОВЕРЬТЕ DTC

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

СНОВА ПРОВЕРЬТЕ DTC

DTC U0073/94 Шина передачи данных блока управления отключена

DTC U0100/65 Нарушение связи с ECM / PCM

DTC U0123/62 Нарушение связи с датчиком рысканья

DTC U0126/63 Нарушение связи с датчиком угла поворота рулевого колеса


ОПИСАНИЕ

ЭБУ системы противоскольжения получает сигналы от ECM, датчика угла поворота рулевого колеса и датчика замедления и рысканья по шине CAN.

Код DTC
Условие обнаружения DTC
Неисправный участок
U0073/94
При выполнении любого из следующих условий:
  1. При напряжении на контакте IG1 10 В или выше, после завершения вывода данных из ЭБУ системы противоскольжения передача продолжалась в течение не менее 5 с.
  2. Состояние однократного или многократного отключения шины в течение 100 мс последовательно повторилось 10 раз (Отправленные сигналы не могут быть приняты).
  3. При напряжении на контакте IG1, равном 10 В или выше, задержка приема данных от датчика замедления и рысканья и датчика угла поворота рулевого колеса составляет 1 с или более.
  4. При напряжении на контакте IG1, равном 10 В или выше, последовательно 10 раз повторилось следующее событие.
    1. Состояние, в котором задержка приема данных от датчика замедления и рысканья происходит более одного раза в течение 5 с.
Система передачи данных CAN
U0100/65
Выполнение одного из следующих условий:
  1. При напряжении на контакте IG1, равном 10 В или выше, и скорости автомобиля не менее 15 км/час (9 миль в час) данные не могли быть переданы в ECM в течение 2 с или более.
  2. Напряжение на контакте IG1 составляло 10 В или выше при скорости автомобиля не менее 15 км/час (9 миль в час) в течение 2 с или более.
Система передачи данных CAN
(между ЭБУ системы противоскольжения и ECM)
U0123/62
Выполнение одного из следующих условий:
  1. При напряжении на контакте IG1, равном 10 В или выше, данные, переданные датчиком рысканья, не могли быть приняты в течение не менее 1 с.
  2. При напряжении на контакте IG1, равном 10 В или выше, в течение 60 секунд 10 раз подряд повторилось следующее событие.
    1. Данные, переданные датчиком рысканья, не могли быть приняты один или несколько раз в течение 5 с.
Система передачи данных CAN
(между ЭБУ системы противоскольжения и датчиком замедления и рысканья)
U0126/63
Выполнение одного из следующих условий:
  1. При напряжении на контакте IG1, равном 10 В или выше, данные, переданные датчиком угла поворота рулевого колеса, не могли быть приняты в течение не менее 1 с.
  2. При напряжении на контакте IG1, равном 10 В или выше, в течение 60 секунд 10 раз подряд повторилось следующее событие.
    1. Данные, переданные датчиком положения рулевого колеса, не могли быть приняты один или несколько раз в течение 5 с.
Система передачи данных CAN
(между ЭБУ системы противоскольжения и датчиком угла поворота рулевого колеса)

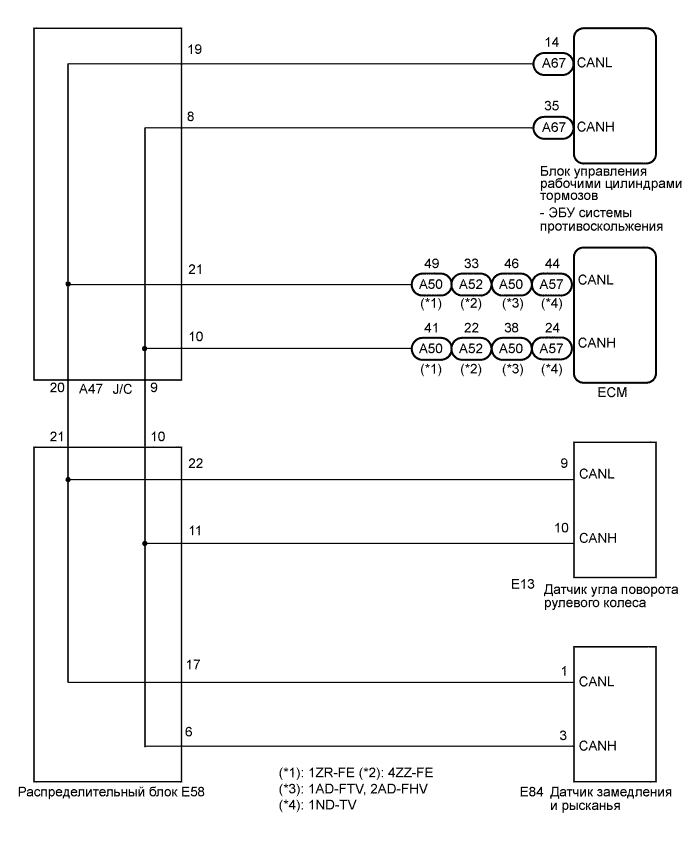

СХЕМА СОЕДИНЕНИЙ


COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Управление Тормозами.Антиблокировочная Система Тормозов (Для Моделей Производства Тмс С Двигателем Серии Zr, 4Zz-Fe). Dtc U0073/94 Шина Передачи Данных Блока Управления Отключена


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ ЖГУТ И РАЗЪЕМ (НА НАЛИЧИЕ КРАТКОВРЕМЕННОГО РАЗМЫКАНИЯ)

  1. С помощью портативного диагностического прибора проверьте, нет ли кратковременных размыканий в жгуте проводов и разъеме, соответствующих DTC (Нажмите здесь).

    ABS / VSC / TRC:
    Информация на дисплее прибора
    		Измеряемая величина/диапазон измерения
    		Нормальные условия
    		Замечание по диагностике
    EFI Communication Open
    		Обрыв в цепи связи EFI / ERROR (ошибка) или NORMAL (нормальное состояние)
    		ERROR: Кратковременное прерывание
    NORMAL: Нормальное состояние
    		-
    Yaw Rate Open
    		Обрыв в цепи датчика рысканья / ERROR (ошибка) или NORMAL (нормальное состояние)
    		ERROR: Кратковременное прерывание
    NORMAL: Нормальное состояние
    		-
    Steering Open
    		Обрыв в цепи датчика положения рулевого колеса / ERROR (ошибка) или NORMAL (нормальное состояние)
    		ERROR: Кратковременное прерывание
    NORMAL: Нормальное состояние
    		-

    Результат:

    Результат
    		Следующий шаг
    Присутствует постоянный обрыв цепи
    		А
    Кратковременные размыкания отсутствуют
    		B
    Есть кратковременные размыкания
    		C
    УКАЗАНИЕ:
    Описанную выше проверку следует выполнять перед снятием датчика и отсоединением разъема.


B
Перейдите к шагу 3

C
Перейдите к шагу 4
А


2.УБЕДИТЕСЬ, ЧТО РАЗЪЕМЫ ВСЕХ ДАТЧИКОВ И ECM ПОДСОЕДИНЕНЫ НАДЕЖНО

  1. Выключите зажигание.

  1. Убедитесь, что разъемы всех датчиков и ECM подсоединены надежно.

    OK:
    Все разъемы подсоединены надежно.


NG
ПРАВИЛЬНО ПОДСОЕДИНИТЕ РАЗЪЕМЫ ВСЕХ ДАТЧИКОВ ИЛИ ECM
OK


3.СНОВА ПРОВЕРЬТЕ DTC

  1. Выключите зажигание.

  1. Проверьте, выводятся ли DTC (для АБС, VSC и мультиплексной шины CAN) (Нажмите здесь).

    УКАЗАНИЕ:
    Если одновременно выводятся коды DTC, относящиеся к мультиплексной шине CAN и соответствующему датчику, диагностику по кодам (АБС, VSC) датчика следует выполнять только после восстановления нормального состояния шины CAN.

    Результат:

    Результат
    		Следующий шаг
    DTC мультиплексной шины CAN выводится.
    		А
    DTC выводится (для АБС и/или VSC)
    		B
    DTC не выводится
    		C


B
ВЫПОЛНИТЕ РЕМОНТ ЦЕПИ В СООТВЕТСТВИИ С ВЫВОДИМЫМ КОДОМ DTC (Нажмите здесь)

C
ПРОВЕРЬТЕ, НЕТ ЛИ ЭПИЗОДИЧЕСКИХ НЕИСПРАВНОСТЕЙ (ИМИТАЦИЯ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТЕЙ) (Нажмите здесь)
А

ПРОВЕРЬТЕ СИСТЕМУ ПЕРЕДАЧИ ДАННЫХ CAN (Нажмите здесь)

4.ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

  1. Выключите зажигание.

  1. Отремонтируйте или замените жгут проводов или разъем.

  1. Проверьте, нет ли кратковременных размыканий между ЭБУ системы противоскольжения и каждым из датчиков или ECM (Нажмите здесь).

  1. Удостоверьтесь в отсутствии кратковременных размыканий.


ДАЛЕЕ


5.СНОВА ПРОВЕРЬТЕ DTC

  1. Выключите зажигание.

  1. Сбросьте DTC (Нажмите здесь).

  1. Запустите двигатель.

  1. Приведите автомобиль в движение и на скорости 15 км/час (9 мили в час) или более поверните рулевое колесо вправо и влево.

  1. Проверьте, выводятся ли DTC, относящиеся к мультиплексной шине CAN (Нажмите здесь).

  1. Если выводятся коды DTC, относящиеся к АБС и VSC, запишите их.

    Результат:

    Результат
    		Следующий шаг
    Не выводятся коды DTC, относящиеся к системе передачи данных CAN
    		А
    DTC не выводятся (выводятся DTC для АБС и/или VSC)
    		B
    DTC не выводятся (DTC для АБС и/или VSC не выводятся)
    		C
    УКАЗАНИЕ:
    Приступать к устранению неисправностей, указываемых кодами DTC датчиков (для АБС и VSC), следует только в том случае, если мультиплексная шина CAN работает нормально.


B
ВЫПОЛНИТЕ РЕМОНТ ЦЕПИ В СООТВЕТСТВИИ С ВЫВОДИМЫМ КОДОМ DTC (Нажмите здесь)

C
КОНЕЦ
А

ПРОВЕРЬТЕ СИСТЕМУ ПЕРЕДАЧИ ДАННЫХ CAN (Нажмите здесь)
