DTC B1615/14 Неисправность цепи левого переднего датчика системы SRS |
ОПИСАНИЕ
Цепь левого переднего датчика системы SRS включает в себя центральный блок управления системы SRS и левый передний датчик системы SRS.Левый передний датчик системы SRS обнаруживает удар автомобиля при столкновении и посылает сигналы в центральный блок управления системы SRS, который определяет необходимость активации подушек безопасности.Код DTC B1615/14 регистрируется при обнаружении неисправности цепи левого переднего датчика системы SRS.№ DTC
| Условие обнаружения DTC
| Неисправный участок
|
B1615/14
| - Центральный блок управления системы SRS получает сигнал короткого замыкания, сигнал обрыва, сигнал короткого замыкания на массу или на B+ в цепи левого переднего датчика системы SRS в течение 2 с.
- Неисправность левого переднего датчика системы SRS
- Неисправность центрального блока управления системы SRS
| - Жгут проводов панели приборов
- Основной жгут проводов моторного отсека
- Левый передний датчик системы SRS
- Центральный блок управления системы SRS
|

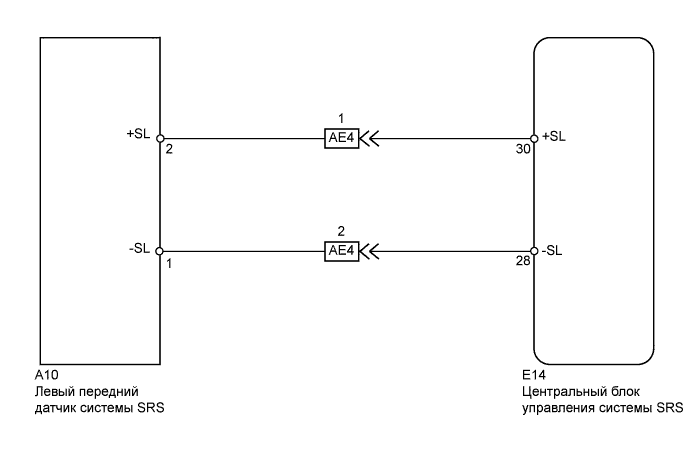

СХЕМА СОЕДИНЕНИЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

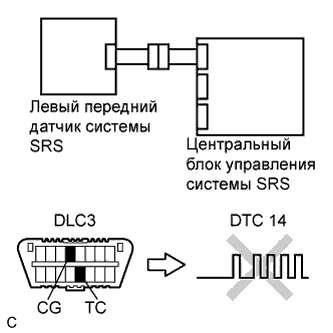

Включите зажигание (IG) и подождите не менее 60 секунд.
Сбросьте коды DTC, сохраненные в памяти (Нажмите здесь).
Выключите зажигание.
Включите зажигание (IG) и подождите не менее 60 секунд.
Проверьте коды DTC (Нажмите здесь).
- OK:
- DTC B1615/14 не выводится.
- УКАЗАНИЕ:
- В этот момент могут выводиться другие коды, кроме B1615/14, которые не связаны с данной проверкой.
OK |
|
|
|
ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ (Нажмите здесь) |
|
Выключите зажигание.
Отсоедините кабель от отрицательного (-) вывода аккумуляторной батареи и подождите не менее 90 секунд.
Проверьте правильность подключения разъемов к центральному блоку управления системы SRS и левому переднему датчику системы SRS. Также убедитесь в надежности подключения разъемов, соединяющих главный кабель моторного отсека и жгут проводов панели приборов.
- OK:
- Разъемы подсоединены должным образом.
- УКАЗАНИЕ:
- Если разъемы подсоединены ненадежно, подсоедините их и перейдите к следующей проверке.
Отсоедините разъемы от центрального блока управления системы SRS и левого переднего датчика системы SRS. Также разъедините разъемы, соединяющие главный кабель моторного отсека и жгут проводов панели приборов.
Убедитесь, что контакты разъемов не повреждены.
- OK:
- Контакты не деформированы и не повреждены.
3.ПРОВЕРЬТЕ ЦЕПЬ ЛЕВОГО ПЕРЕДНЕГО ДАТЧИКА СИСТЕМЫ SRS (ОБРЫВ) |

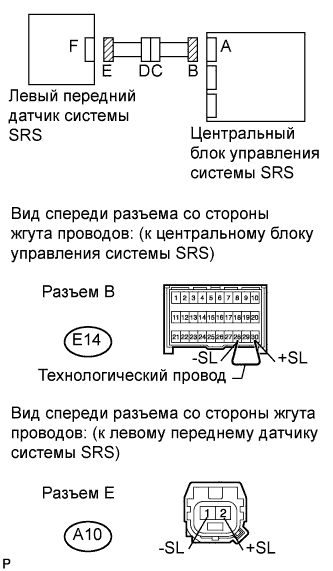

Соедините разъемы, соединяющие главный кабель моторного отсека и жгут проводов панели приборов.
С помощью технологического провода соедините контакты 30 (+SL) и 28 (-SL) разъема "В".
- ПРИМЕЧАНИЕ:
- При подсоединении не следует вставлять технологический провод в контакт разъема с усилием.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Положение выключателя
| Заданные условия
|
A10-2 (+SL) - A10-1 (-SL)
| Всегда
| Менее 1 Ом
|
4.ПРОВЕРЬТЕ ЦЕПЬ ЛЕВОГО ПЕРЕДНЕГО ДАТЧИКА СИСТЕМЫ SRS (КОРОТКОЕ ЗАМЫКАНИЕ) |

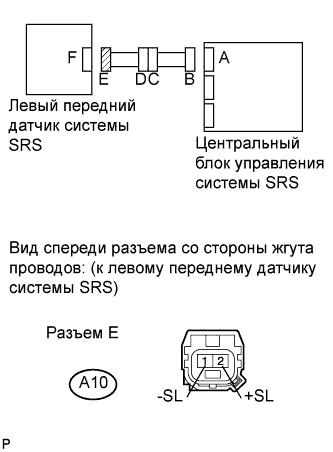

Отсоедините технологический провод от разъема В.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Положение выключателя
| Заданные условия
|
A10-2 (+SL) - A10-1 (-SL)
| Всегда
| 1 МОм или более
|
5.ПРОВЕРЬТЕ ЦЕПЬ ЛЕВОГО ПЕРЕДНЕГО ДАТЧИКА СИСТЕМЫ SRS (КОРОТКОЕ ЗАМЫКАНИЕ НА B+) |
Подсоедините кабель к отрицательному (-) выводу аккумуляторной батареи и подождите не менее 2 секунд.
Включите зажигание (IG).
Измерьте напряжение в соответствии со значениями, приведенными в таблице.
- Номинальное напряжение:
Контакты для подключения диагностического прибора
| Положение выключателя
| Заданные условия
|
A10-2 (+SL) - масса
| Зажигание включено (IG)
| Менее 1 В
|
A10-1 (-SL) - масса
| Зажигание включено (IG)
| Менее 1 В
|
6.ПРОВЕРЬТЕ ЦЕПЬ ЛЕВОГО ПЕРЕДНЕГО ДАТЧИКА СИСТЕМЫ SRS (КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ) |
Выключите зажигание.
Отсоедините кабель от отрицательного (-) вывода аккумуляторной батареи и подождите не менее 90 секунд.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Положение выключателя
| Заданные условия
|
A10-2 (+SL) - масса
| Всегда
| 1 МОм или более
|
A10-1 (-SL) - масса
| Всегда
| 1 МОм или более
|
7.ПРОВЕРЬТЕ ЛЕВЫЙ ПЕРЕДНИЙ ДАТЧИК СИСТЕМЫ SRS |
Подсоедините разъем к центральному блоку управления системы SRS в сборе.

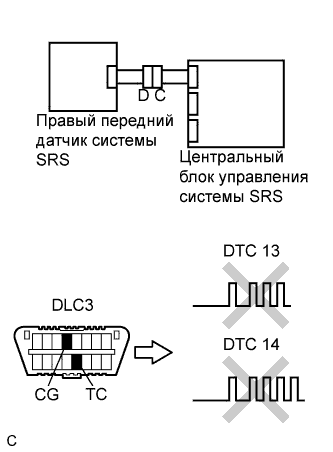

Поменяйте местами правый и левый передние датчики системы SRS в сборе и подсоедините к ним разъемы.
Подсоедините кабель к отрицательному (-) выводу аккумуляторной батареи и подождите не менее 2 секунд.
Включите зажигание (IG) и подождите не менее 60 секунд.
Сбросьте коды DTC, сохраненные в памяти (Нажмите здесь).
Выключите зажигание.
Включите зажигание (IG) и подождите не менее 60 секунд.
Проверьте коды DTC (Нажмите здесь).
- Результат:
Результат
| Следующий шаг
|
DTC B1610/13 и B1615/14 не выводятся
| А
|
Выводится DTC B1610/13
| B
|
Выводится DTC B1615/14 (для моделей с кузовом типа "седан")
| C
|
Выводится DTC B1615/14 (для моделей с кузовом типа "хэтчбэк")
| D
|
- УКАЗАНИЕ:
- На этом этапе могут выводиться коды помимо B1610/13 и B1615/14, однако они не связаны с данной проверкой.
А |
|
|
|
ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ (Нажмите здесь) |
|
8.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ ПАНЕЛИ ПРИБОРОВ (ОБРЫВ) |

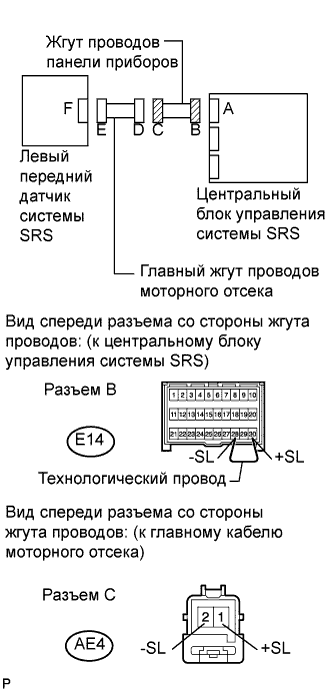

Отсоедините разъем основного жгута проводов моторного отсека от жгута проводов панели приборов.
- УКАЗАНИЕ:
- Технологический провод уже вставлен в разъем "B".
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Положение выключателя
| Заданные условия
|
AE4-1 (+SL) - AE4-2 (-SL)
| Всегда
| Менее 1 Ом
|
| ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ПАНЕЛИ ПРИБОРОВ |
|
|
OK |
|
|
|
ЗАМЕНИТЕ ГЛАВНЫЙ КАБЕЛЬ МОТОРНОГО ОТСЕКА |
|
9.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ ПАНЕЛИ ПРИБОРОВ (НА КОРОТКОЕ ЗАМЫКАНИЕ) |

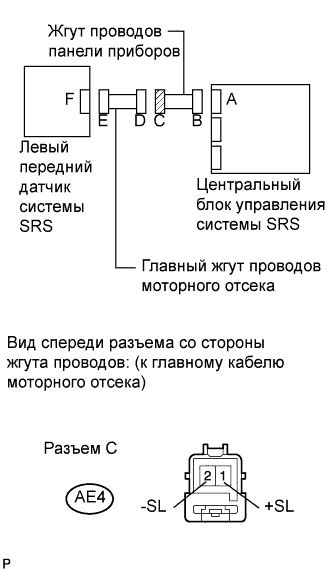

Отсоедините разъем основного жгута проводов моторного отсека от жгута проводов панели приборов.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Положение выключателя
| Заданные условия
|
AE4-1 (+SL) - AE4-2 (-SL)
| Всегда
| 1 МОм или более
|
| ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ПАНЕЛИ ПРИБОРОВ |
|
|
OK |
|
|
|
ЗАМЕНИТЕ ГЛАВНЫЙ КАБЕЛЬ МОТОРНОГО ОТСЕКА |
|
10.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ ПАНЕЛИ ПРИБОРОВ (НА КОРОТКОЕ ЗАМЫКАНИЕ НА В+) |
Выключите зажигание.
Отсоедините кабель от отрицательного (-) вывода аккумуляторной батареи и подождите не менее 90 секунд.
Отсоедините разъем основного жгута проводов моторного отсека от жгута проводов панели приборов.
Подсоедините кабель к отрицательному (-) выводу аккумуляторной батареи и подождите не менее 2 секунд.
Включите зажигание (IG).
Измерьте напряжение в соответствии со значениями, приведенными в таблице.
- Номинальное напряжение:
Контакты для подключения диагностического прибора
| Положение выключателя
| Заданные условия
|
AE4-1 (+SL) - масса
| Зажигание включено (IG)
| Менее 1 В
|
AE4-2 (-SL) - масса
| Зажигание включено (IG)
| Менее 1 В
|
| ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ПАНЕЛИ ПРИБОРОВ |
|
|
OK |
|
|
|
ЗАМЕНИТЕ ГЛАВНЫЙ КАБЕЛЬ МОТОРНОГО ОТСЕКА |
|
11.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ ПАНЕЛИ ПРИБОРОВ (НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ) |
Отсоедините разъем основного жгута проводов моторного отсека от жгута проводов панели приборов.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Положение выключателя
| Заданные условия
|
AE4-1 (+SL) - масса
| Всегда
| 1 МОм или более
|
AE4-2 (-SL) - масса
| Всегда
| 1 МОм или более
|
| ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ПАНЕЛИ ПРИБОРОВ |
|
|
OK |
|
|
|
ЗАМЕНИТЕ ГЛАВНЫЙ КАБЕЛЬ МОТОРНОГО ОТСЕКА |
|
