СИСТЕМА КУРСОВОЙ УСТОЙЧИВОСТИ (изготовление TMUK, TMMT) - Контрольная лампа SLIP остается включенной


ОПИСАНИЕ

ЭБУ системы противоскольжения соединен с щитком приборов посредством мультиплексной шины CAN.
Контрольная лампа SLIP мигает во время работы систем VSC и/или TRC.
Если работа системы нарушена, контрольная лампа SLIP включается, предупреждая водителя о неисправности (Нажмите здесь).

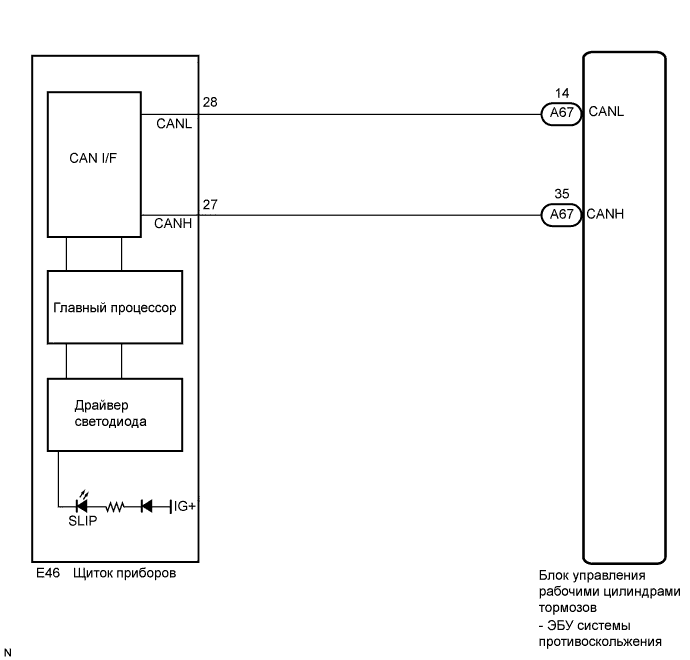

СХЕМА СОЕДИНЕНИЙ


COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Управление Тормозами.Антиблокировочная Система Тормозов (Для Моделей Производства Тмс С Двигателем Серии Zr, 4Zz-Fe).Система Курсовой Устойчивости (Изготовление Tmuk, Tmmt) Контрольная Лампа Slip Остается Включенной


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ СИСТЕМУ ПЕРЕДАЧИ ДАННЫХ CAN

  1. Проверьте, выводятся ли коды DTC мультиплексной шины CAN (Нажмите здесь).

    Результат:

    Результат
    		Следующий шаг
    DTC не выводится
    		А
    DTC выводится
    		B


B
ПРОВЕРЬТЕ СИСТЕМУ ПЕРЕДАЧИ ДАННЫХ CAN (Нажмите здесь)
А


2.УБЕДИТЕСЬ, ЧТО ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ ПОДСОЕДИНЕН НАДЕЖНО

  1. Проверьте подсоединение разъема ЭБУ системы противоскольжения.

    Результат:

    Результат
    		Следующий шаг
    Разъем подсоединен надежно (для моделей с бензиновым двигателем)
    		А
    Разъем подсоединен надежно (для моделей с дизельным двигателем)
    		B
    Разъем не подсоединен надежно
    		C


B
Перейдите к шагу 5

C
ПРАВИЛЬНО ПОДСОЕДИНИТЕ РАЗЪЕМ К ЭБУ
А


3.ПРОВЕРЬТЕ АККУМУЛЯТОРНУЮ БАТАРЕЮ

  1. Проверьте напряжение аккумуляторной батареи.

    Номинальное напряжение:
    11-14 В

    Результат:

    Результат
    		Следующий шаг
    OK
    		А
    NG (для 1ZR-FE)
    		B
    NG (для 4ZZ-FE)
    		C


B
ПРОВЕРЬТЕ ИЛИ ЗАМЕНИТЕ СИСТЕМУ ЗАРЯДКИ ИЛИ АККУМУЛЯТОРНУЮ БАТАРЕЮ (для 1ZR-FE) (Нажмите здесь)

C
ПРОВЕРЬТЕ ИЛИ ЗАМЕНИТЕ СИСТЕМУ ЗАРЯДКИ ИЛИ АККУМУЛЯТОРНУЮ БАТАРЕЮ (для 4ZZ-FE) (Нажмите здесь)
А


4.ПРОВЕРЬТЕ ЩИТОК ПРИБОРОВ В СБОРЕ

  1. Проверьте щиток приборов (Нажмите здесь).

    OK:
    Щиток приборов в порядке.
    УКАЗАНИЕ:
    Если поиск неисправностей выполнялся в соответствии с таблицей признаков неисправностей, перед заменой детали вернитесь к таблице и перейдите к следующему шагу (Нажмите здесь).


NG
ЗАМЕНИТЕ ЩИТОК ПРИБОРОВ В СБОРЕ (Нажмите здесь)
OK

ЗАМЕНИТЕ БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ В СБОРЕ (Нажмите здесь)

5.ПРОВЕРЬТЕ АККУМУЛЯТОРНУЮ БАТАРЕЮ

  1. Проверьте напряжение аккумуляторной батареи.

    Номинальное напряжение:
    11-14 В

    Результат:

    Результат
    		Следующий шаг
    OK
    		А
    NG (для моделей с 1AD-FTV)
    		B
    NG (для моделей с 1ND-TV)
    		C
    NG (для 2AD-FHV)
    		D


B
ПРОВЕРЬТЕ ИЛИ ЗАМЕНИТЕ СИСТЕМУ ЗАРЯДКИ ИЛИ АККУМУЛЯТОРНУЮ БАТАРЕЮ (для 1AD-FTV) (Нажмите здесь)

C
ПРОВЕРЬТЕ ИЛИ ЗАМЕНИТЕ СИСТЕМУ ЗАРЯДКИ ИЛИ АККУМУЛЯТОРНУЮ БАТАРЕЮ (для 1ND-TV) (Нажмите здесь)

D
ПРОВЕРЬТЕ ИЛИ ЗАМЕНИТЕ СИСТЕМУ ЗАРЯДКИ ИЛИ АККУМУЛЯТОРНУЮ БАТАРЕЮ (для 2AD-FHV) (Нажмите здесь)
А


6.ПРОВЕРЬТЕ ЩИТОК ПРИБОРОВ В СБОРЕ

  1. Проверьте щиток приборов (Нажмите здесь).

    OK:
    Щиток приборов в порядке.
    УКАЗАНИЕ:
    Если поиск неисправностей выполнялся в соответствии с таблицей признаков неисправностей, перед заменой детали вернитесь к таблице и перейдите к следующему шагу (Нажмите здесь).


NG
ЗАМЕНИТЕ ЩИТОК ПРИБОРОВ В СБОРЕ (Нажмите здесь)
OK

ЗАМЕНИТЕ БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ В СБОРЕ (Нажмите здесь)
