СИСТЕМА КУРСОВОЙ УСТОЙЧИВОСТИ (для моделей производства ТМС с двигателем серии ZR, 4ZZ-FE) - Контрольная лампа SLIP остается включенной


ОПИСАНИЕ

ЭБУ системы противоскольжения соединен с щитком приборов посредством мультиплексной шины CAN.
Контрольная лампа SLIP мигает во время работы систем VSC и/или TRC.
Если работа системы нарушена, контрольная лампа SLIP включается, предупреждая водителя о неисправности (Нажмите здесь).

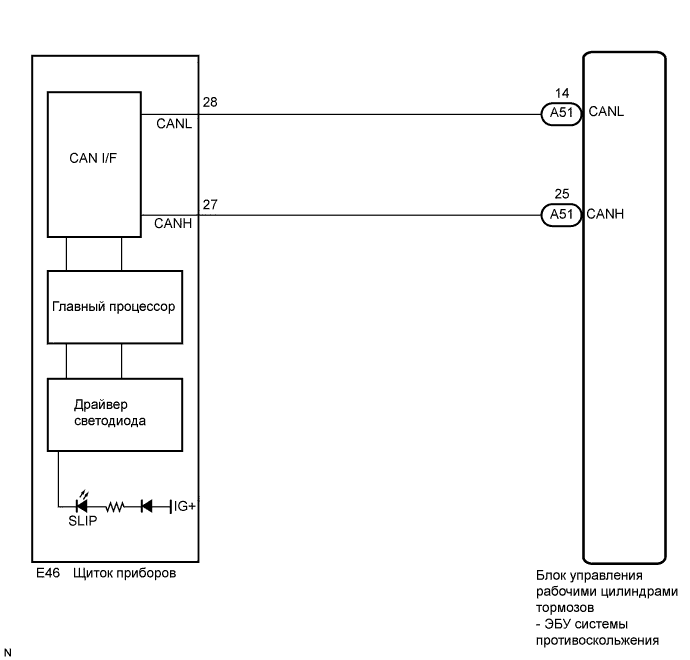

СХЕМА СОЕДИНЕНИЙ


COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Управление Тормозами.Антиблокировочная Система Тормозов (Для Моделей Производства Тмс С Двигателем Серии Zr, 4Zz-Fe).Система Курсовой Устойчивости (Для Моделей Производства Тмс С Двигателем Серии Zr, 4Zz-Fe) Контрольная Лампа Slip Остается Включенной


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРИМЕЧАНИЕ:
При замене блока управления рабочими цилиндрами тормозов выполните калибровку "нуля" датчика (Нажмите здесь).
1.ПРОВЕРЬТЕ СИСТЕМУ ПЕРЕДАЧИ ДАННЫХ CAN

  1. Проверьте, выводятся ли коды DTC мультиплексной шины CAN (Нажмите здесь).

    Результат:

    Результат
    		Следующий шаг
    DTC не выводится
    		А
    DTC выводится
    		B


B
ПРОВЕРЬТЕ СИСТЕМУ ПЕРЕДАЧИ ДАННЫХ CAN (Нажмите здесь)
А


2.УБЕДИТЕСЬ, ЧТО ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ ПОДСОЕДИНЕН НАДЕЖНО

  1. Проверьте подсоединение разъема ЭБУ системы противоскольжения.

    OK:
    Разъем подсоединен надежно.


NG
ПРАВИЛЬНО ПОДСОЕДИНИТЕ РАЗЪЕМ К ЭБУ
OK


3.ПРОВЕРЬТЕ АККУМУЛЯТОРНУЮ БАТАРЕЮ

  1. Проверьте напряжение аккумуляторной батареи.

    Номинальное напряжение:
    11-14 В

    Результат:

    Результат
    		Следующий шаг
    OK
    		А
    NG (для 1ZR-FE)
    		B
    NG (для 4ZZ-FE)
    		C


B
ПРОВЕРЬТЕ ИЛИ ЗАМЕНИТЕ СИСТЕМУ ЗАРЯДКИ ИЛИ АККУМУЛЯТОРНУЮ БАТАРЕЮ (для 1ZR-FE) (Нажмите здесь)

C
ПРОВЕРЬТЕ ИЛИ ЗАМЕНИТЕ СИСТЕМУ ЗАРЯДКИ ИЛИ АККУМУЛЯТОРНУЮ БАТАРЕЮ (для 4ZZ-FE) (Нажмите здесь)
А


4.ПРОВЕРЬТЕ ЩИТОК ПРИБОРОВ В СБОРЕ

  1. Проверьте щиток приборов (Нажмите здесь).

    Результат:

    Результат
    		Следующий шаг
    Щиток приборов работает нормально
    		А
    Щиток приборов неисправен (для моделей с кузовом типа "хэтчбэк")
    		B
    Щиток приборов неисправен (для моделей с кузовом типа "седан")
    		C
    УКАЗАНИЕ:
    Если поиск неисправностей выполнялся в соответствии с таблицей признаков неисправностей, перед заменой детали вернитесь к таблице и перейдите к следующему шагу (Нажмите здесь).


B
ЗАМЕНИТЕ ЩИТОК ПРИБОРОВ В СБОРЕ (ДЛЯ МОДЕЛЕЙ С КУЗОВОМ ТИПА "ХЭТЧБЭК") (Нажмите здесь)

C
ЗАМЕНИТЕ ЩИТОК ПРИБОРОВ В СБОРЕ (ДЛЯ МОДЕЛЕЙ С КУЗОВОМ ТИПА "СЕДАН") (Нажмите здесь)
А

ЗАМЕНИТЕ БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ В СБОРЕ (Нажмите здесь)
