СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ - Контрольная лампа аварийного состояния SRS не включается |
ОПИСАНИЕ
Контрольная лампа аварийного состояния SRS находится на щитке приборов.Если SRS работает нормально, контрольная лампа аварийного состояния SRS включается примерно на 6 секунд после переключения замка зажигания из выключенного во включенное состояние (IG), а затем автоматически выключается.Если обнаружена неисправность SRS, контрольная лампа аварийного состояния SRS горит, информируя водителя о неисправности.Если соединить контакты TC и CG на разъеме DLC3, о наличии DTC будет информировать мигающая контрольная лампа аварийного состояния SRS.На случай падения напряжения источника питания SRS имеет схему повышения напряжения (преобразователь постоянного тока в постоянный), встроенную в центральный блок управления системы SRS.При уменьшении напряжения аккумуляторной батареи схема повышения напряжения (преобразователь постоянного тока в постоянный) увеличивает напряжение SRS до нормального уровня.Неисправность данной цепи не регистрируется в центральном блоке управления системы SRS. После возврата уровня напряжения питания к нормальному контрольная лампа аварийного состояния SRS автоматически гаснет.Сигнал на включение контрольной лампы аварийного состояния SRS передается от центрального блока управления системы SRS к щитку приборов по системе передачи данных CAN.

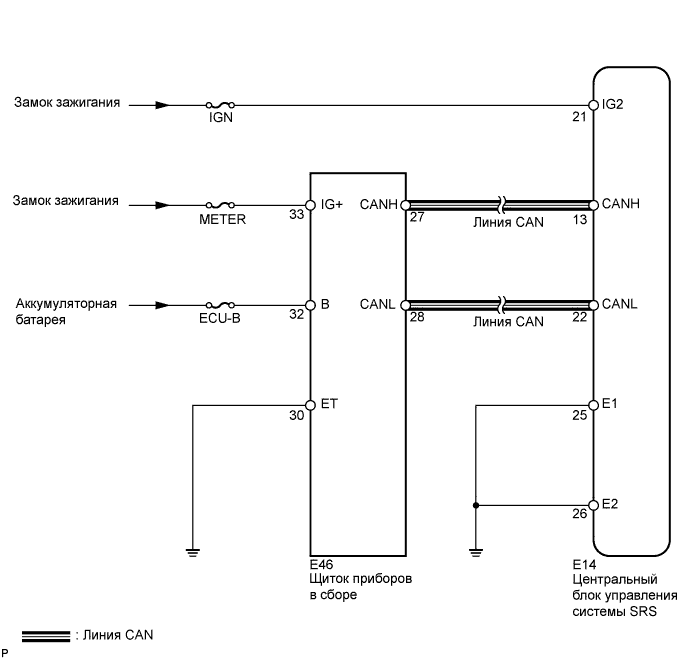

СХЕМА СОЕДИНЕНИЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
| 1.ПРОВЕРЬТЕ НАПРЯЖЕНИЕ АККУМУЛЯТОРНОЙ БАТАРЕИ |
Измерьте напряжение аккумуляторной батареи.
- Номинальное напряжение:
- 11-14 В
| | ПРОВЕРЬТЕ СИСТЕМУ ЗАРЯДКИ И АККУМУЛЯТОРНУЮ БАТАРЕЮ |
|
|
Выключите зажигание.
Отсоедините кабель от отрицательного (-) вывода аккумуляторной батареи и подождите не менее 90 секунд.
Проверьте правильность подключения разъемов к щитку приборов.
- OK:
- Разъем подсоединен правильно.
- УКАЗАНИЕ:
- Если разъем подсоединен ненадежно, подсоедините его и перейдите к следующей проверке.
Отсоедините разъем от щитка приборов.
Убедитесь, что контакты разъема не повреждены.
- OK:
- Контакты не деформированы и не повреждены.

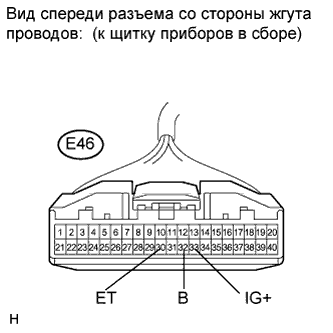

| 3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЩИТОК ПРИБОРОВ В СБОРЕ - МАССА) |
Подсоедините кабель к отрицательному (-) выводу аккумуляторной батареи и подождите не менее 2 секунд.
Включите зажигание (IG).
Измерьте напряжение в соответствии со значениями, приведенными в таблице.
- Номинальное напряжение:
Контакты для подключения диагностического прибора
| Положение выключателя
| Заданные условия
|
E46-32 (B) - масса
| Всегда
| 11-14 В
|
E46-33 (IG+) - масса
| Зажигание включено (IG)
| 11-14 В
|
Выключите зажигание.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Положение выключателя
| Заданные условия
|
E46-30 (ET) - масса
| Всегда
| Менее 1 Ом
|
| 4.ПРОВЕРЬТЕ КОНТРОЛЬНУЮ ЛАМПУ АВАРИЙНОГО СОСТОЯНИЯ SRS |
Подсоедините разъем к щитку приборов.
Отсоедините разъемы от центрального блока управления системы SRS.
Подсоедините кабель к отрицательному (-) выводу аккумуляторной батареи и подождите не менее 2 секунд.
Включите зажигание (IG).
Проверьте состояние контрольной лампы аварийного состояния SRS.
- OK:
- После выполнения первичной проверки контрольная лампа аварийного состояния SRS выключается приблизительно на 10 с, а затем снова включается.
- УКАЗАНИЕ:
- Первичная проверка длится примерно 6 секунд после включения зажигания (IG).
- Результат:
Результат
| Следующий шаг
|
OK (для моделей с кузовом типа "седан")
| А
|
OK (для моделей с кузовом типа "хэтчбэк")
| B
|
NG (для моделей с кузовом типа "седан")
| C
|
NG (для моделей с кузовом типа "хэтчбэк")
| D
|
