ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ РАБОТУ КОНТРОЛЬНОЙ ЛАМПЫ АВАРИЙНОГО СОСТОЯНИЯ SRS

ПРОВЕРЬТЕ НАПРЯЖЕНИЕ АККУМУЛЯТОРНОЙ БАТАРЕИ

ПРОВЕРЬТЕ РАЗЪЕМ

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS – МАССА)

ПРОВЕРЬТЕ КОНТРОЛЬНУЮ ЛАМПУ АВАРИЙНОГО СОСТОЯНИЯ SRS

ПРОВЕРЬТЕ СИСТЕМУ ПЕРЕДАЧИ ДАННЫХ CAN

ПРОВЕРЬТЕ НАПРЯЖЕНИЕ АККУМУЛЯТОРНОЙ БАТАРЕИ

ПРОВЕРЬТЕ РАЗЪЕМ

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS – МАССА)

ПРОВЕРЬТЕ РАЗЪЕМ

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЩИТОК ПРИБОРОВ В СБОРЕ - МАССА)

ПРОВЕРЬТЕ КОНТРОЛЬНУЮ ЛАМПУ АВАРИЙНОГО СОСТОЯНИЯ SRS

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ - Контрольная лампа аварийного состояния SRS остается включенной


ОПИСАНИЕ

Контрольная лампа аварийного состояния SRS находится на щитке приборов.
Если SRS работает нормально, контрольная лампа аварийного состояния SRS включается примерно на 6 секунд после переключения замка зажигания из выключенного во включенное состояние (IG), а затем автоматически выключается.
Если обнаружена неисправность SRS, контрольная лампа аварийного состояния SRS горит, информируя водителя о неисправности.
Если соединить контакты TC и CG на разъеме DLC3, о наличии DTC будет информировать мигающая контрольная лампа аварийного состояния SRS.
На случай падения напряжения источника питания SRS имеет схему повышения напряжения (преобразователь постоянного тока в постоянный), встроенную в центральный блок управления системы SRS.
При уменьшении напряжения аккумуляторной батареи схема повышения напряжения (преобразователь постоянного тока в постоянный) увеличивает напряжение SRS до нормального уровня.
Неисправность данной цепи не регистрируется в центральном блоке управления системы SRS. После возврата уровня напряжения питания к нормальному контрольная лампа аварийного состояния SRS автоматически гаснет.
Сигнал на включение контрольной лампы аварийного состояния SRS передается от центрального блока управления системы SRS к щитку приборов по системе передачи данных CAN.

СХЕМА СОЕДИНЕНИЙ


COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности.Система Подушек Безопасности Контрольная Лампа Аварийного Состояния Srs Остается Включенной


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ РАБОТУ КОНТРОЛЬНОЙ ЛАМПЫ АВАРИЙНОГО СОСТОЯНИЯ SRS

  1. Убедитесь, что после включения зажигания (IG) контрольная лампа аварийного состояния SRS загорается примерно на 6 с.

    Результат:

    Режим работы контрольной лампы аварийного состояния SRS
    		Следующий шаг
    Постоянно включена
    		А
    Включена, а затем выключается
    		B


B
Перейдите к шагу 6
А


2.ПРОВЕРЬТЕ НАПРЯЖЕНИЕ АККУМУЛЯТОРНОЙ БАТАРЕИ

  1. Измерьте напряжение аккумуляторной батареи.

    Номинальное напряжение:
    11-14 В


NG
ПРОВЕРЬТЕ СИСТЕМУ ЗАРЯДКИ И АККУМУЛЯТОРНУЮ БАТАРЕЮ
OK


3.ПРОВЕРЬТЕ РАЗЪЕМ

  1. Выключите зажигание.

  1. Отсоедините кабель от отрицательного (-) вывода аккумуляторной батареи и подождите не менее 90 секунд.

  1. Проверьте правильность подключения разъемов к центральному блоку управления системы SRS в сборе.

    OK:
    Разъем подсоединен правильно.
    УКАЗАНИЕ:
    Если разъем подсоединен ненадежно, подсоедините его и перейдите к следующей проверке.

  1. Отсоедините разъемы от центрального блока управления системы SRS.

  1. Убедитесь, что контакты разъема не повреждены.

    OK:
    Контакты не деформированы и не повреждены.


NG
ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ
OK


4.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS – МАССА)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности.Система Подушек Безопасности Контрольная Лампа Аварийного Состояния Srs Остается Включенной

  1. Подсоедините кабель к отрицательному (-) выводу аккумуляторной батареи и подождите не менее 2 секунд.

  1. Включите зажигание (IG).

  1. Включите все электрооборудование (обогреватель стекла, стеклоочистители, фары, отопитель, вентилятор и т. д.)

  1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Положение выключателя
    		Заданные условия

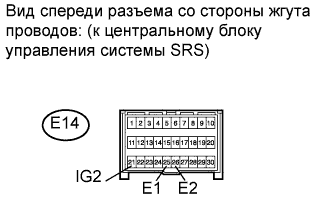

    E14-21 (IG2) - масса
    		Зажигание включено (IG)
    		8–16 В

  1. Выключите зажигание.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Положение выключателя
    		Заданные условия
    E14-25 (E1) - масса
    		Всегда
    		Менее 1 Ом
    E14-26 (E2) - масса
    		Всегда
    		Менее 1 Ом


NG
ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ
OK


5.ПРОВЕРЬТЕ КОНТРОЛЬНУЮ ЛАМПУ АВАРИЙНОГО СОСТОЯНИЯ SRS

  1. Включите зажигание (IG).

  1. Проверьте состояние контрольной лампы аварийного состояния SRS.

    OK:
    После выполнения первичной проверки контрольная лампа аварийного состояния SRS выключается приблизительно на 10 с, а затем снова включается.
    УКАЗАНИЕ:
    Первичная проверка длится примерно 6 с после включения зажигания (IG).
    Результат:
    Результат
    		Следующий шаг
    OK (для моделей с кузовом типа "седан")
    		А
    OK (для моделей с кузовом типа "хэтчбэк")
    		B
    NG (для моделей с кузовом типа "седан")
    		C
    NG (для моделей с кузовом типа "хэтчбэк")
    		D


B
ЗАМЕНИТЕ ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS (Нажмите здесь)

C
ЗАМЕНИТЕ ЩИТОК ПРИБОРОВ В СБОРЕ (Нажмите здесь)

D
ЗАМЕНИТЕ ЩИТОК ПРИБОРОВ В СБОРЕ (Нажмите здесь)
А

ЗАМЕНИТЕ ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS (Нажмите здесь)

6.ПРОВЕРЬТЕ СИСТЕМУ ПЕРЕДАЧИ ДАННЫХ CAN

  1. Проверьте работоспособность мультиплексной шины CAN с помощью портативного диагностического прибора.

    УКАЗАНИЕ:
    1. Перейдите к разделу "Bus Check" (проверка шин) для системы передачи данных CAN (Нажмите здесь).
    2. Центральный блок управления системы SRS подключен к системе передачи данных CAN. Поэтому прежде, чем приступать к поиску неисправностей, проверьте систему передачи данных CAN.

    Результат:

    Результат
    		Следующий шаг
    DTC не выводится
    		А
    DTC выводится
    		B


B
ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА ПЕРЕДАЧИ ДАННЫХ CAN" (Нажмите здесь)
А


7.ПРОВЕРЬТЕ НАПРЯЖЕНИЕ АККУМУЛЯТОРНОЙ БАТАРЕИ

  1. Измерьте напряжение аккумуляторной батареи.

    Номинальное напряжение:
    11-14 В


NG
ПРОВЕРЬТЕ РАЗЪЕМ
OK


8.ПРОВЕРЬТЕ РАЗЪЕМ

  1. Выключите зажигание.

  1. Отсоедините кабель от отрицательного (-) вывода аккумуляторной батареи и подождите не менее 90 секунд.

  1. Проверьте правильность подключения разъемов к центральному блоку управления системы SRS в сборе.

    OK:
    Разъем подсоединен правильно.
    УКАЗАНИЕ:
    Если разъем подсоединен ненадежно, подсоедините его и перейдите к следующей проверке.

  1. Отсоедините разъемы от центрального блока управления системы SRS.

  1. Убедитесь, что контакты разъема не повреждены.

    OK:
    Контакты не деформированы и не повреждены.


NG
ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ
OK


9.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS – МАССА)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности.Система Подушек Безопасности Контрольная Лампа Аварийного Состояния Srs Остается Включенной

  1. Подсоедините кабель к отрицательному (-) выводу аккумуляторной батареи и подождите не менее 2 секунд.

  1. Включите зажигание (IG).

  1. Включите все электрооборудование (обогреватель стекла, стеклоочистители, фары, отопитель, вентилятор и т. д.)

  1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Положение выключателя
    		Заданные условия
    E14-21 (IG2) - масса
    		Зажигание включено (IG)
    		8–16 В

  1. Выключите зажигание.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Положение выключателя
    		Заданные условия
    E14-25 (E1) - масса
    		Всегда
    		Менее 1 Ом
    E14-26 (E2) - масса
    		Всегда
    		Менее 1 Ом


NG
ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ
OK


10.ПРОВЕРЬТЕ РАЗЪЕМ

  1. Отсоедините кабель от отрицательного (-) вывода аккумуляторной батареи и подождите не менее 90 секунд.

  1. Проверьте правильность подключения разъемов к щитку приборов.

    OK:
    Разъем подсоединен правильно.
    УКАЗАНИЕ:
    Если разъем подсоединен ненадежно, подсоедините его и перейдите к следующей проверке.

  1. Отсоедините разъем от щитка приборов.

  1. Убедитесь, что контакты разъема не повреждены.

    OK:
    Контакты не деформированы и не повреждены.


NG
ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ
OK


11.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЩИТОК ПРИБОРОВ В СБОРЕ - МАССА)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности.Система Подушек Безопасности Контрольная Лампа Аварийного Состояния Srs Остается Включенной

  1. Отсоедините разъем от щитка приборов.

  1. Подсоедините кабель к отрицательному (-) выводу аккумуляторной батареи и подождите не менее 2 секунд.

  1. Включите зажигание (IG).

  1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Положение выключателя
    		Заданные условия
    E46-32 (B) - масса
    		Всегда
    		11-14 В
    E46-33 (IG+) - масса
    		Зажигание включено (IG)
    		11-14 В

  1. Выключите зажигание.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Положение выключателя
    		Заданные условия
    E46-30 (ET) - масса
    		Всегда
    		Менее 1 Ом


NG
ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ
OK


12.ПРОВЕРЬТЕ КОНТРОЛЬНУЮ ЛАМПУ АВАРИЙНОГО СОСТОЯНИЯ SRS

  1. Подсоедините разъем к щитку приборов.

  1. Подсоедините кабель к отрицательному (-) выводу аккумуляторной батареи и подождите не менее 2 секунд.

  1. Включите зажигание (IG).

  1. Проверьте состояние контрольной лампы аварийного состояния SRS.

    OK:
    После выполнения первичной проверки контрольная лампа аварийного состояния SRS выключается приблизительно на 10 с, а затем снова включается.
    УКАЗАНИЕ:
    Первичная проверка длится примерно 6 с после включения зажигания (IG).
    Результат:
    Результат
    		Следующий шаг
    OK (для моделей с кузовом типа "седан")
    		А
    OK (для моделей с кузовом типа "хэтчбэк")
    		B
    NG (для моделей с кузовом типа "седан")
    		C
    NG (для моделей с кузовом типа "хэтчбэк")
    		D


B
ЗАМЕНИТЕ ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS (Нажмите здесь)

C
ЗАМЕНИТЕ ЩИТОК ПРИБОРОВ В СБОРЕ (Нажмите здесь)

D
ЗАМЕНИТЕ ЩИТОК ПРИБОРОВ В СБОРЕ (Нажмите здесь)
А

ЗАМЕНИТЕ ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS (Нажмите здесь)
