Трос Управления Замком Капота В Сборе (Для Моделей С Кузовом Типа "Седан") -- Снятие |
| 1. СНИМИТЕ ПЕРЕДНЕЕ КОЛЕСО |
| 2. СНИМИТЕ НАКЛАДКУ УДЛИНИТЕЛЯ ОТВЕРСТИЯ ПЕРЕДНЕГО КОЛЕСА |
Выверните 2 болта и снимите накладку удлинителя отверстия переднего колеса.
 |
| 3. СНИМИТЕ ПЕРЕДНИЙ ПОДКРЫЛОК (для моделей без брызговика переднего крыла) |

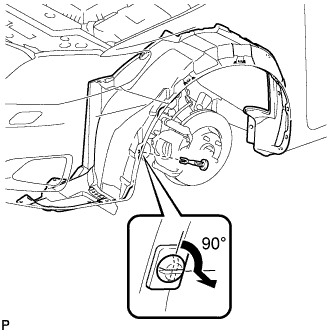

С помощью отвертки поверните палец на 90 градусов и снимите фиксатор штифтов.
 |
Выверните 6 винтов и освободите 8 фиксаторов.
 |
Снимите 4 уплотнительные шайбы и передний подкрылок.
- УКАЗАНИЕ:
- Уплотнительные шайбы необходимо заменять новыми, поскольку при снятии они повреждаются.
| 4. СНИМИТЕ БРЫЗГОВИК ПЕРЕДНЕГО КРЫЛА (для моделей с брызговиком переднего крыла) |
Выверните 3 винта и снимите передний брызговик панели крыла.
 |
| 5. СНИМИТЕ ПЕРЕДНИЙ ПОДКРЫЛОК (для моделей с брызговиком переднего крыла) |
С помощью отвертки поверните палец на 90 градусов и снимите фиксатор штифтов.
|
Выверните 4 винта и освободите 8 фиксаторов.
 |
Снимите 4 уплотнительные шайбы и передний подкрылок.
- УКАЗАНИЕ:
- Уплотнительные шайбы необходимо заменять новыми, поскольку при снятии они повреждаются.
| 6. СНИМИТЕ ВЕРХНИЙ ВОЗДУШНЫЙ ОТРАЖАТЕЛЬ РАДИАТОРА (для моделей с крышкой радиатора) |
Снимите 6 фиксаторов и верхний воздушный отражатель радиатора.
 |
| 7. СНИМИТЕ КРОНШТЕЙН ХОМУТА ШЛАНГА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ № 1 |
Выверните 2 болта и снимите кронштейн хомута шланга охлаждающей жидкости № 1 с верхнего кронштейна радиатора.
 |
| 8. СНИМИТЕ ЗАМОК КАПОТА В СБОРЕ (для моделей без выключателя освещения проема капота двигателя) |
Отсоедините трос управления замком капота.
 |

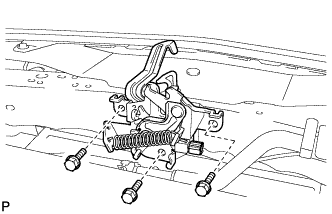

Выверните 3 болта и снимите замок капота в сборе.
 |
| 9. СНИМИТЕ ЗАМОК КАПОТА В СБОРЕ (для моделей с выключателем освещения проема капота двигателя) |
Отсоедините разъем.
 |
Отсоедините трос управления замком капота.
 |
Выверните 3 болта и снимите замок капота в сборе.
 |
| 10. СНИМИТЕ РЫЧАГ ФИКСАЦИИ КАПОТА В СБОРЕ (для моделей с левосторонним рулевым управлением) |

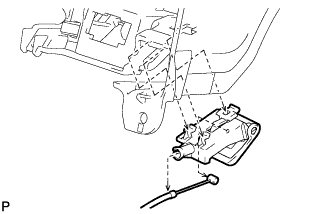

Отсоедините трос управления замком капота и снимите рычаг фиксации капота.
 |
| 11. СНИМИТЕ РЫЧАГ ФИКСАЦИИ КАПОТА В СБОРЕ (для моделей с правосторонним рулевым управлением) |

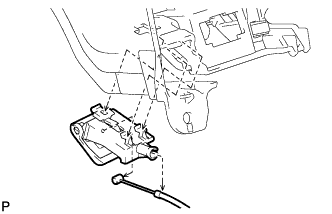

Отсоедините трос управления замком капота и снимите рычаг фиксации капота.
 |
| 12. СНИМИТЕ ТРОС УПРАВЛЕНИЯ ЗАМКОМ КАПОТА В СБОРЕ (для моделей с левосторонним рулевым управлением) |
С помощью отвертки отсоедините зажимы, как показано на рисунке.
Участок Наименование детали Участок Наименование детали А Трос управления замком капота D Уплотнительная шайба B Зажим E Жгут проводов C Уплотнительная шайба троса капота F Перепускной шланг - УКАЗАНИЕ:
- Конец отвертки перед использованием следует изолировать защитной клейкой лентой.
Вытяните трос из моторного отсека и снимите его.
| 13. СНИМИТЕ ТРОС УПРАВЛЕНИЯ ЗАМКОМ КАПОТА В СБОРЕ (для моделей с правосторонним рулевым управлением) |
С помощью отвертки отсоедините зажимы, как показано на рисунке.
Участок Наименование детали Участок Наименование детали А Трос управления замком капота E Жгут проводов B Зажим F Шланг переднего стеклоомывателя C Уплотнительная шайба троса капота G Перепускной шланг D Уплотнительная шайба H Стойка капота - УКАЗАНИЕ:
- Конец отвертки перед использованием следует изолировать защитной клейкой лентой.
Вытяните трос из моторного отсека и снимите его.
