Трос Управления Замком Капота В Сборе (Для Моделей С Кузовом Типа "Хэтчбэк") -- Установка |
| 1. УСТАНОВИТЕ ТРОС УПРАВЛЕНИЯ ЗАМКОМ КАПОТА В СБОРЕ (для моделей с левосторонним рулевым управлением) |
Пропустите трос управления замком капота в моторный отсек.
Участок Наименование детали Участок Наименование детали А Трос управления замком капота D Уплотнительная шайба B Зажим E Жгут проводов C Уплотнительная шайба троса капота F Подкрылок
Пропустите трос через верхний кронштейн радиатора.
Подсоедините зажимы, как показано на рисунке.
| 2. УСТАНОВИТЕ ТРОС УПРАВЛЕНИЯ ЗАМКОМ КАПОТА В СБОРЕ (для моделей с правосторонним рулевым управлением) |
Пропустите трос управления замком капота в моторный отсек.
Участок Наименование детали Участок Наименование детали А Трос управления замком капота F Жгут проводов B Зажим G Подкрылок C Уплотнительная шайба троса капота H Шланг заднего стеклоомывателя D Уплотнительная шайба шланга заднего стеклоомывателя I Шланг переднего стеклоомывателя E Уплотнительная шайба J Перепускной шланг
Пропустите трос через верхний кронштейн радиатора.
Подсоедините зажимы, как показано на рисунке.
| 3. УСТАНОВИТЕ РЫЧАГ ФИКСАЦИИ КАПОТА В СБОРЕ (для моделей с левосторонним рулевым управлением) |
Установите рычаг фиксации капота и подсоедините трос управления замком капота.
 |
| 4. УСТАНОВИТЕ РЫЧАГ ФИКСАЦИИ КАПОТА В СБОРЕ (для моделей с правосторонним рулевым управлением) |
Установите рычаг фиксации капота и подсоедините трос управления замком капота.
 |
| 5. УСТАНОВИТЕ ЗАМОК КАПОТА В СБОРЕ (для моделей производства ТМС без выключателя освещения проема капота двигателя) |

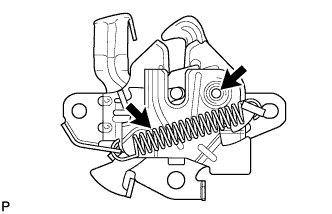

Нанесите на рабочие поверхности трения замка универсальную консистентную смазку.
 |
Установите замок капота в сборе и закрепите его 3 болтами.
- Момент затяжки:
- 7,5 Н*м{77 кгс*см, 66 фунт-сила-дюймов}
 |
Подсоедините тросик управления замком капота.
 |
| 6. УСТАНОВИТЕ ЗАМОК КАПОТА В СБОРЕ (для моделей производства ТМС с выключателем освещения проема капота двигателя) |
Нанесите на рабочие поверхности трения замка универсальную консистентную смазку.
 |
Установите замок капота в сборе и закрепите его 3 болтами.
- Момент затяжки:
- 7,5 Н*м{77 кгс*см, 66 фунт-сила-дюймов}
 |
Подсоедините тросик управления замком капота.
 |
Подсоедините разъем.
 |
| 7. УСТАНОВИТЕ ЗАМОК КАПОТА В СБОРЕ (для моделей производства TMUK, TMMT без выключателя освещения проема капота двигателя) |
Нанесите на рабочие поверхности трения замка универсальную консистентную смазку.
 |
Установите замок капота в сборе и закрепите его 3 болтами.
- Момент затяжки:
- 7,5 Н*м{77 кгс*см, 66 фунт-сила-дюймов}
 |
Подсоедините трос управления замком капота.
 |
| 8. УСТАНОВИТЕ ЗАМОК КАПОТА В СБОРЕ (для моделей производства TMUK, TMMT с выключателем освещения проема капота двигателя) |
Нанесите на рабочие поверхности трения замка универсальную консистентную смазку.
 |
Установите замок капота в сборе и закрепите его 3 болтами.
- Момент затяжки:
- 7,5 Н*м{77 кгс*см, 66 фунт-сила-дюймов}
 |
Подсоедините трос управления замком капота.
 |
Подсоедините разъем.
 |
| 9. ПРОВЕРЬТЕ КАПОТ В СБОРЕ |
Убедитесь, что измеренные зазоры на участках от A до F находятся в допустимом диапазоне.
- Номинальный зазор:
Участок Измерение Участок Измерение А 3,3–6,3 мм (0,130–0,248 дюйма) D -1,4–1,6 мм (-0,055–0,063 дюйма) B -1,5–1,5 мм (-0,059–0,059 дюйма) E 2,3–5,3 мм (0,091–0,209 дюйма) C 1,7–4,7 мм (0,067–0,185 дюйма) F -1,5–1,5 мм (-0,059–0,059 дюйма)
| 10. ОТРЕГУЛИРУЙТЕ КАПОТ В СБОРЕ |
Отрегулируйте капот по горизонтали и вертикали.
Ослабьте 4 болта петель капота.
Отрегулируйте зазор между капотом и передним крылом, двигая капот.
После регулировки затяните 4 болта петель.
- Момент затяжки:
- 13 Н*м{133 кгс*см, 10 фунт-сила-футов}
Отрегулируйте высоту передней части капота резиновым амортизатором.
Отрегулируйте 2 резиновых амортизатора таким образом, чтобы капот и крыло оказались на одном уровне.
- УКАЗАНИЕ:
- Отрегулируйте высоту передней части капота, поворачивая резиновый амортизатор.
Отрегулируйте замок капота.
Ослабьте 3 болта.
После регулировки затяните болты.
- Момент затяжки:
- 7,5 Н*м{77 кгс*см, 66 фунт-сила-дюймов}
Убедитесь, что защелка свободно входит в замок.
| 11. УСТАНОВИТЕ КРОНШТЕЙН ХОМУТА ШЛАНГА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ № 1 |
Установите кронштейн хомута шланга охлаждающей жидкости № 1 на верхний кронштейн радиатора и закрепите его 2 болтами.
- Момент затяжки:
- 5,0 Н*м{51 кгс*см, 44 фунт-сила-дюймов}
 |
| 12. УСТАНОВИТЕ ВЕРХНИЙ ВОЗДУШНЫЙ ОТРАЖАТЕЛЬ РАДИАТОРА (для моделей с крышкой радиатора) |
Установите 6 фиксаторов и верхний воздушный отражатель радиатора.
 |
| 13. УСТАНОВИТЕ ПЕРЕДНИЙ ПОДКРЫЛОК |
Установите передний подкрылок с 4 новыми уплотнительными шайбами и закрепите его 6 винтами.
 |
Установите 8 фиксаторов.
Установите фиксатор штифта.
 |
| 14. УСТАНОВИТЕ НАКЛАДКУ УДЛИНИТЕЛЯ ОТВЕРСТИЯ ПЕРЕДНЕГО КОЛЕСА (для моделей производства ТМС) |
Установите накладку удлинителя отверстия переднего колеса и закрепите ее 2 болтами.
 |
| 15. УСТАНОВИТЕ ПЕРЕДНЕЕ КОЛЕСО |
- Момент затяжки:
- 103 Н*м{1050 кгс*см, 76 фунт-сила-футов}
