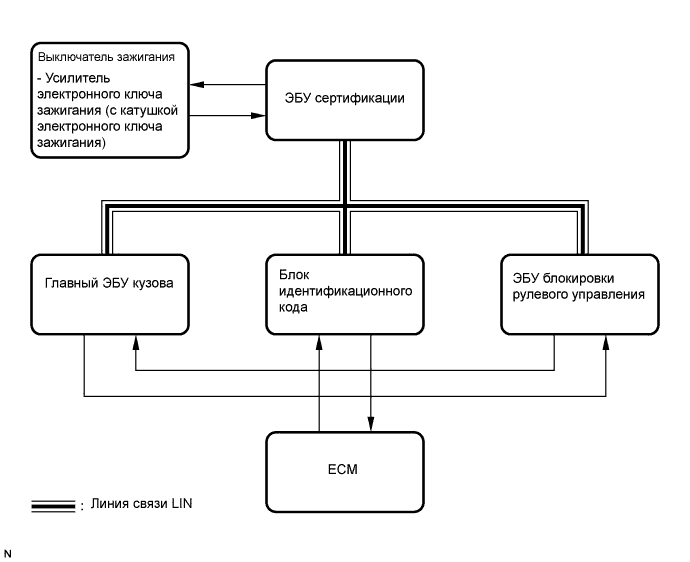

Система Блокировки Рулевого Управления -- Схема Системы



COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Рулевая Колонка.Система Рулевого Управления.Система Блокировки Рулевого Управления Схема Системы


Входные и выходные сигналы каждого ЭБУ:
Передающий ЭБУ (передатчик)
Принимающий ЭБУ
Сигналы
Метод передачи данных
Главный ЭБУ кузова
ЭБУ блокировки рулевого управления
Состояние напряжения питания (к электродвигателю блокировки рулевого управления)
LIN
ЭБУ блокировки рулевого управления
  1. ЭБУ сертификации
  2. Главный ЭБУ кузова
  3. Блок идентификационного кода
Состояние возможности перехода в режим ожидания
LIN
ЭБУ блокировки рулевого управления
  1. ЭБУ сертификации
  2. Главный ЭБУ кузова
  3. Блок идентификационного кода
Состояние датчика блокировки / разблокировки
LIN
ЭБУ блокировки рулевого управления
  1. ЭБУ сертификации
  2. Главный ЭБУ кузова
  3. Блок идентификационного кода
Состояние блокировки рулевого управления
LIN
ЭБУ блокировки рулевого управления
  1. ЭБУ сертификации
  2. Главный ЭБУ кузова
  3. Блок идентификационного кода
Состояние управления электродвигателем
LIN
ЭБУ блокировки рулевого управления
  1. ЭБУ сертификации
  2. Главный ЭБУ кузова
  3. Блок идентификационного кода
Состояние отклика на диагностику
LIN
ЭБУ блокировки рулевого управления
  1. ЭБУ сертификации
  2. Главный ЭБУ кузова
  3. Блок идентификационного кода
Неисправность датчика блокировки / разблокировки
LIN
ЭБУ блокировки рулевого управления
  1. ЭБУ сертификации
  2. Главный ЭБУ кузова
  3. Блок идентификационного кода
Неисправность источника питания
(к электродвигателю блокировки рулевого управления)
LIN
ЭБУ блокировки рулевого управления
  1. ЭБУ сертификации
  2. Главный ЭБУ кузова
  3. Блок идентификационного кода
Неисправность привода электродвигателя
LIN
ЭБУ блокировки рулевого управления
  1. ЭБУ сертификации
  2. Главный ЭБУ кузова
  3. Блок идентификационного кода
Состояние запорного штифта (заедание)
LIN
ЭБУ блокировки рулевого управления
  1. ЭБУ сертификации
  2. Главный ЭБУ кузова
  3. Блок идентификационного кода
Состояние кнопочной системы запуска
LIN
ЭБУ блокировки рулевого управления
  1. ЭБУ сертификации
  2. Главный ЭБУ кузова
  3. Блок идентификационного кода
Состояние управляющей цепи реле блокировки / разблокировки
LIN
ЭБУ блокировки рулевого управления
  1. ЭБУ сертификации
  2. Главный ЭБУ кузова
  3. Блок идентификационного кода
Состояние управления пуском двигателя
LIN
