  1. ПРИВОД БЛОКИРОВКИ РУЛЕВОГО УПРАВЛЕНИЯ (ЭБУ БЛОКИРОВКИ РУЛЕВОГО УПРАВЛЕНИЯ)

Система Блокировки Рулевого Управления -- Контакты Эбу



COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Рулевая Колонка.Система Рулевого Управления.Система Блокировки Рулевого Управления Контакты Эбу

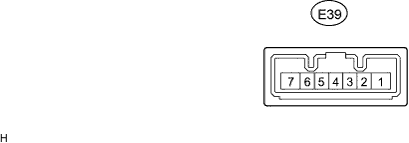

ПРИВОД БЛОКИРОВКИ РУЛЕВОГО УПРАВЛЕНИЯ (ЭБУ БЛОКИРОВКИ РУЛЕВОГО УПРАВЛЕНИЯ)

Номера контактов (обозначения)
Цвет проводки
Описание контактов
Режим
Заданные условия
E39-1 (GND) - масса
W-B - масса
Масса
Всегда
Менее 1 В
E39-2 (SGND) - масса
BR - масса
Сигнальная масса
Всегда
Менее 1 В
E39-3 (IGE) - E39-1 (GND)
P - W-B
Питание привода электродвигателя
  1. Электродвигатель работает
  2. Электродвигатель не работает
  1. Менее 1 В
  2. 11-14 В
E39-4 (SLP1) - E39-2 (SGND)
G - BR
Выходной сигнал датчика положения разблокировки
  1. Рулевое управление заблокировано
  2. Рулевое управление разблокировано
  1. 11-14 В
  2. Менее 1 В
E39-5 (LIN) - E39-2 (SGND)
V - BR
Шина передачи данных LIN
Зажигание включено (IG)
Формирование импульсов
E39-6 (IG2) - E39-1 (GND)
B - W-B
Сигнал на входе замка зажигания
Зажигание включено (IG)
11-14 В
E39-7 (B) - E39-1 (GND)
L - W-B
Источник питания
Всегда
11-14 В
