Датчик Высоты Подвески -- Проверка |

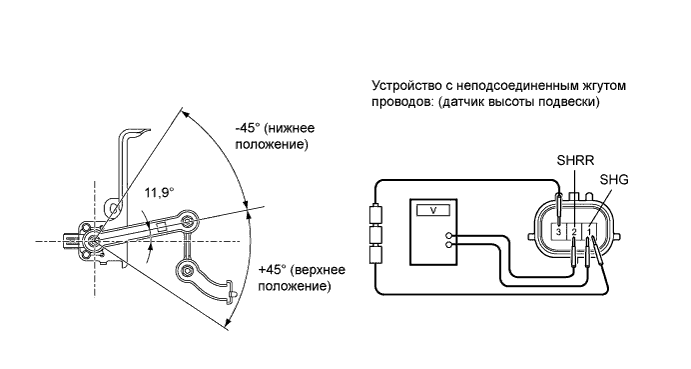

| 1. ПРОВЕРЬТЕ ЗАДНИЙ ДАТЧИК ВЫСОТЫ ПОДВЕСКИ В СБОРЕ (для подвески торсионного типа) |
Соедините последовательно 3 сухие батареи (1,5 В).
Соедините положительный (+) вывод аккумуляторной батареи с контактом 3, а отрицательный (-) вывод – с контактом 1.
Измерьте напряжение между контактами 2 и 1, медленно двигая тягу вверх-вниз.
- Номинальное напряжение:
Контакты для подключения диагностического прибора Режим Заданные условия 2 (SHRR) - 1 (SHG) +45° (верхнее положение) Приблиз. 4,05 В 0° (нормальное положение) Приблиз. 2,25 В -45° (нижнее положение) Приблиз. 0,45 В

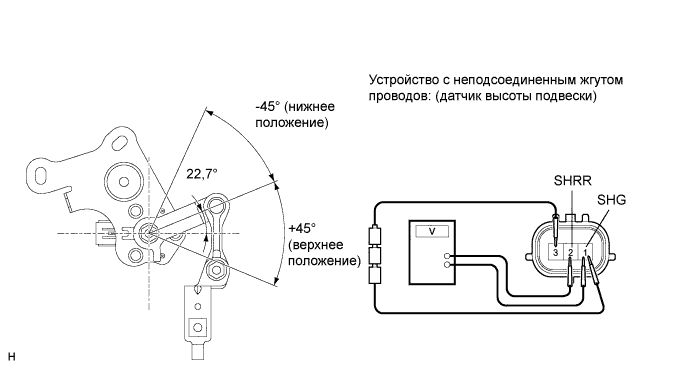

| 2. ПРОВЕРЬТЕ ЗАДНИЙ ДАТЧИК ВЫСОТЫ ПОДВЕСКИ В СБОРЕ (для подвески с двойными поперечными рычагами) |
Соедините последовательно 3 сухие батареи (1,5 В).
Соедините положительный (+) вывод аккумуляторной батареи с контактом 3, а отрицательный (-) вывод – с контактом 1.
Измерьте напряжение между контактами 2 и 1, медленно двигая тягу вверх-вниз.
- Номинальное напряжение:
Контакты для подключения диагностического прибора Режим Заданные условия 2 (SHRR) - 1 (SHG) +45° (верхнее положение) Приблиз. 4,05 В 0° (нормальное положение) Приблиз. 2,25 В -45° (нижнее положение) Приблиз. 0,45 В
