Система Передачи Данных Can Контакты Эбу. Corolla ZZE150

Система Передачи Данных. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Передача Данных Can. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 1

  1. РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ MS CAN

  1. DLC3

  1. ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ С ПРИВОДОМ (для моделей производства ТМС с бензиновым двигателем без VSC)

  1. ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ С ПРИВОДОМ (для моделей производства ТМС с бензиновым двигателем с VSC)

  1. ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ С ПРИВОДОМ (для моделей производства ТMC с дизельным двигателем и без VSC/ для моделей производства TMUK, TMMT без VSC)

  1. ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ С ПРИВОДОМ (для моделей производства ТMC с дизельным двигателем и с VSC/ для моделей производства TMUK, TMMT с VSC)

  1. ДАТЧИК УГЛА ПОВОРОТА РУЛЕВОГО КОЛЕСА (для моделей производства ТМС с бензиновым двигателем)

  1. ДАТЧИК УГЛА ПОВОРОТА РУЛЕВОГО КОЛЕСА (для моделей производства ТMC с дизельным двигателем/ для моделей производства TMUK, TMMT)

  1. ДАТЧИК РЫСКАНЬЯ (для моделей производства ТМС с бензиновым двигателем)

  1. ДАТЧИК РЫСКАНЬЯ (для моделей производства ТMC с дизельным двигателем/ для моделей производства TMUK, TMMT)

  1. ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS

  1. ECM (для моделей с двигателями 1ZR-FE, 2ZR-FE)

  1. ECM (для моделей с двигателем 4ZZ-FE)

  1. ЕСМ (для моделей с двигателями 1AD-FTV, 2AD-FHV)

  1. ECM (двигатель 1ND-TV)

  1. БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ (для моделей с автоматическим кондиционером)

  1. БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ (для моделей с кондиционером с ручным управлением)

  1. ЩИТОК ПРИБОРОВ

  1. ЭБУ СЕРТИФИКАЦИИ

  1. ГЛАВНЫЙ ЭБУ КУЗОВА (для моделей с системой посадки и запуска, системой автоматического управления освещением или системой подфарников, включаемых при движении в светлое время суток)

  1. ГЛАВНЫЙ ЭБУ КУЗОВА (для моделей без системы посадки и запуска, системы автоматического управления освещением или системы подфарников, включаемых при движении в светлое время суток)

  1. ПРОВЕРЬТЕ ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ

Система Передачи Данных Can -- Контакты Эбу


ПРИМЕЧАНИЕ:
  1. Выключите зажигание перед измерением сопротивления главных и вспомогательных шин CAN.
  2. После выключения зажигания убедитесь, что система оповещения о ключе, оставленном в замке зажигания, и система освещения не включены.
  3. Перед измерением сопротивления оставьте автомобиль на 1 минуту "как он есть", не трогая замок зажигания, другие переключатели и двери. Если необходимо открыть какую-либо дверь для проверки разъемов, откройте двери и не закрывайте их.
УКАЗАНИЕ:
Управление замком зажигания, какими-либо выключателями или дверями приводит к обмену данными между ЭБУ и датчиками по шине CAN.
При осуществлении обмена данными сопротивление изменяется.
ПРИМЕЧАНИЕ:
В данном разделе приведены стандартные значения параметров CAN для всех компонентов, связанных с CAN.

РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 1


  1. Разъем распределительного блока шины CAN № 1


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Передача Данных Can.Система Передачи Данных Can.Система Передачи Данных Can Контакты Эбу


    Разъем распределительного блока № 1
    		Цвет проводки
    		Куда подсоединить
    E58-2 (CANH)
    		G
    		Щиток приборов
    E58-13 (CANL)
    		W
    		Щиток приборов
    E58-3 (CANH)
    		SB
    		ЭБУ рулевого управления с усилителем
    E58-14 (CANL)
    		W
    		ЭБУ рулевого управления с усилителем
    E58-4 (CANH)
    		В
    		Блок управления системой кондиционирования
    E58-15 (CANL)
    		W
    		Блок управления системой кондиционирования
    E58-5 (CANH)
    		BR
    		Датчик угла поворота рулевого колеса (для моделей производства ТМС с бензиновым двигателем)
    E58-16 (CANL)
    		W
    		Датчик угла поворота рулевого колеса (для моделей производства ТМС с бензиновым двигателем)
    E58-6 (CANH)
    		L
    		Датчик рысканья
    E58-17 (CANL)
    		W
    		Датчик рысканья
    E58-7 (CANH)
    		LG
    		DLC3
    E58-18 (CANL)
    		W
    		DLC3
    E58-8 (CANH)
    		R
    		Главный ЭБУ кузова
    E58-19 (CANL)
    		W
    		Главный ЭБУ кузова
    E58-9 (CANH)
    		Y
    		Центральный блок управления системы SRS
    E58-20 (CANL)
    		W
    		Центральный блок управления системы SRS
    E58-10 (CANH)
    		B
    		Разъем распределительного блока шины CAN № 2
    E58-21 (CANL)
    		W
    		Разъем распределительного блока шины CAN № 2
    E58-11 (CANH)
    		P
    		Датчик угла поворота рулевого колеса (для моделей производства ТМС с дизельным двигателем/для моделей произовдства TMUK, TMMT)
    E58-22 (CANL)
    		W
    		Датчик угла поворота рулевого колеса (для моделей производства ТМС с дизельным двигателем/для моделей произовдства TMUK, TMMT)


  2. Разъем распределительного блока шины CAN № 2


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Передача Данных Can.Система Передачи Данных Can.Система Передачи Данных Can Контакты Эбу


    Разъем распределительного блока № 2
    		Цвет проводки
    		Куда подсоединить
    A47-8 (CANH)
    		R
    		ЭБУ системы противоскольжения
    A47-19 (CANL)
    		W
    		ЭБУ системы противоскольжения
    A47-9 (CANH)
    		B
    		Разъем распределительного блока шины CAN № 1
    A47-20 (CANL)
    		W
    		Разъем распределительного блока шины CAN № 1
    A47-10 (CANH)
    		Y
    		ECM
    A47-21 (CANL)
    		W
    		ECM


  3. Схема соединений устройств, подключенных к разъему распределительного блока шины CAN.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Передача Данных Can.Система Передачи Данных Can.Система Передачи Данных Can Контакты Эбу

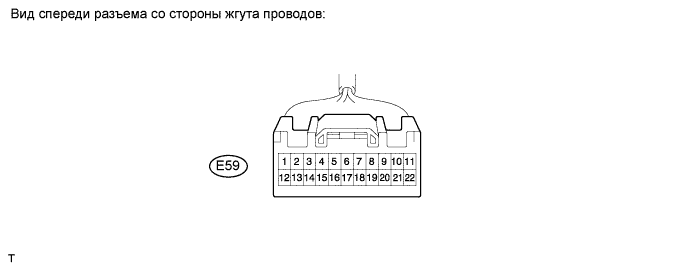

РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ MS CAN


  1. Разъем распределительного блока шины CAN № 3


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Передача Данных Can.Система Передачи Данных Can.Система Передачи Данных Can Контакты Эбу


    Разъем распределительного блока № 3
    		Цвет проводки
    		Куда подсоединить
    E59-1 (CANH)
    		SB
    		ЭБУ сертификации
    E59-12 (CANL)
    		W
    		ЭБУ сертификации
    E59-2 (CANH)
    		G
    		Щиток приборов
    E59-13 (CANL)
    		W
    		Щиток приборов
    E59-3 (CANH)
    		R
    		Главный ЭБУ кузова
    E59-14 (CANL)
    		W
    		Главный ЭБУ кузова

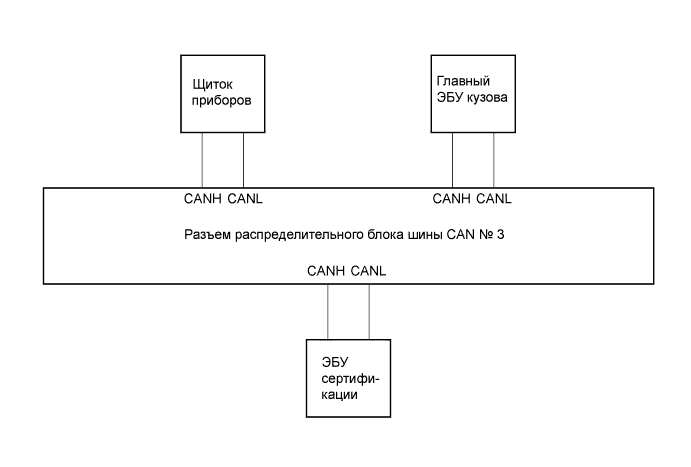

  2. Схема соединений устройств, подключенных к разъему распределительного блока шины CAN.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Передача Данных Can.Система Передачи Данных Can.Система Передачи Данных Can Контакты Эбу

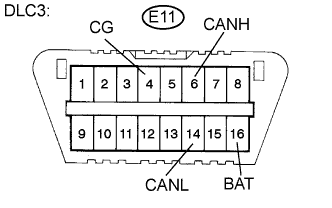

DLC3


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Передача Данных Can.Система Передачи Данных Can.Система Передачи Данных Can Контакты Эбу

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:

    Контакты
    		Цвет проводки
    		Режим
    		Заданные условия
    E11-6 (CANH) - E11-14 (CANL)
    		LG - W
    		Зажигание выключено
    		54-69 Ом
    E11-6 (CANH) - E11-4 (CG)
    		LG - W-B
    		Зажигание выключено
    		200 Ом или более
    E11-14 (CANL) - E11-4 (CG)
    		W - W-B
    		Зажигание выключено
    		200 Ом или более
    E11-6 (CANH) - E11-16 (BAT)
    		LG - G
    		Зажигание выключено
    		6 кОм или более
    E11-14 (CANL) - E11-16 (BAT)
    		W - G
    		Зажигание выключено
    		6 кОм или более

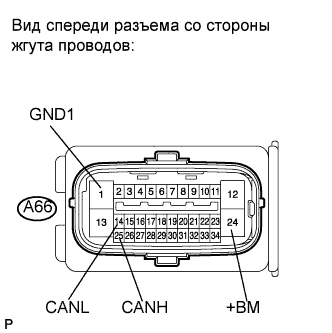

ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ С ПРИВОДОМ (для моделей производства ТМС с бензиновым двигателем без VSC)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Передача Данных Can.Система Передачи Данных Can.Система Передачи Данных Can Контакты Эбу

  1. Отсоедините разъем от ЭБУ системы противоскольжения.

  2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:

    Контакты
    		Цвет проводки
    		Режим
    		Заданные условия
    A66-25 (CANH) - A66-14 (CANL)
    		R - W
    		Зажигание выключено
    		54-69 Ом
    A66-25 (CANH) - A66-1 (GND1)
    		R - W-B
    		Зажигание выключено
    		200 Ом или более
    A66-14 (CANL) - A66-1 (GND1)
    		W - W-B
    		Зажигание выключено
    		200 Ом или более
    A66-25 (CANH) - A66-24 (+BM)
    		R - L
    		Зажигание выключено
    		6 кОм или более
    A66-14 (CANL) - A66-24 (+BM)
    		W-L
    		Зажигание выключено
    		6 кОм или более

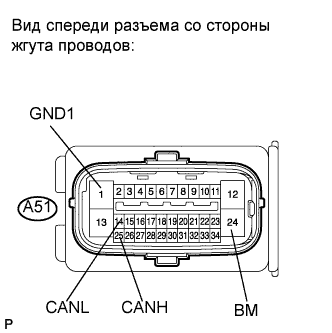

ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ С ПРИВОДОМ (для моделей производства ТМС с бензиновым двигателем с VSC)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Передача Данных Can.Система Передачи Данных Can.Система Передачи Данных Can Контакты Эбу

  1. Отсоедините разъем от ЭБУ системы противоскольжения.

  2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:

    Контакты
    		Цвет проводки
    		Режим
    		Заданные условия
    A51-25 (CANH) - A51-14 (CANL)
    		R - W
    		Зажигание выключено
    		54-69 Ом
    A51-25 (CANH) - A51-1 (GND1)
    		R - W-B
    		Зажигание выключено
    		200 Ом или более
    A51-14 (CANL) - A51-1 (GND1)
    		W - W-B
    		Зажигание выключено
    		200 Ом или более
    A51-25 (CANH) - A51-24 (BM)
    		R - L
    		Зажигание выключено
    		6 кОм или более
    A51-14 (CANL) - A51-24 (BM)
    		W-L
    		Зажигание выключено
    		6 кОм или более

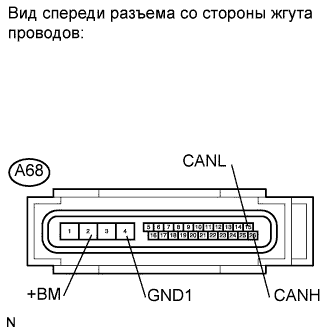

ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ С ПРИВОДОМ (для моделей производства ТMC с дизельным двигателем и без VSC/ для моделей производства TMUK, TMMT без VSC)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Передача Данных Can.Система Передачи Данных Can.Система Передачи Данных Can Контакты Эбу

  1. Отсоедините разъем от ЭБУ системы противоскольжения.

  2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:

    Контакты
    		Цвет проводки
    		Режим
    		Заданные условия
    A68-26 (CANH) - A68-15 (CANL)
    		R - W
    		Зажигание выключено
    		54-69 Ом
    A68-26 (CANH) - A68-4 (GND1)
    		R - W-B
    		Зажигание выключено
    		200 Ом или более
    A68-15 (CANL) - A68-4 (GND1)
    		W - W-B
    		Зажигание выключено
    		200 Ом или более
    A68-26 (CANH) - A68-2 (+BM)
    		R - L
    		Зажигание выключено
    		6 кОм или более
    A68-15 (CANL) - A68-2 (+BM)
    		W-L
    		Зажигание выключено
    		6 кОм или более

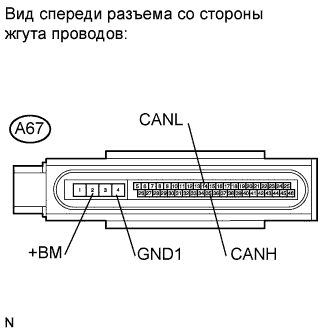

ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ С ПРИВОДОМ (для моделей производства ТMC с дизельным двигателем и с VSC/ для моделей производства TMUK, TMMT с VSC)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Передача Данных Can.Система Передачи Данных Can.Система Передачи Данных Can Контакты Эбу

  1. Отсоедините разъем от ЭБУ системы противоскольжения.

  2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:

    Контакты
    		Цвет проводки
    		Режим
    		Заданные условия
    A67-35 (CANH) - A67-14 (CANL)
    		R - W
    		Зажигание выключено
    		54-69 Ом
    A67-35 (CANH) - A67-4 (GND1)
    		R - W-B
    		Зажигание выключено
    		200 Ом или более
    A67-14 (CANL) - A67-4 (GND1)
    		W - W-B
    		Зажигание выключено
    		200 Ом или более
    A67-35 (CANH) - A67-2 (+BM)
    		R - L
    		Зажигание выключено
    		6 кОм или более
    A67-14 (CANL) - A67-2 (+BM)
    		W-L
    		Зажигание выключено
    		6 кОм или более

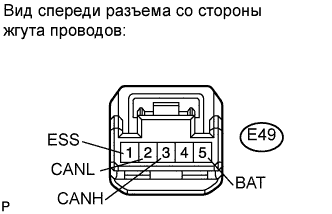

ДАТЧИК УГЛА ПОВОРОТА РУЛЕВОГО КОЛЕСА (для моделей производства ТМС с бензиновым двигателем)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Передача Данных Can.Система Передачи Данных Can.Система Передачи Данных Can Контакты Эбу

  1. Отсоедините разъем от датчика угла поворота рулевого колеса.

  2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:

    Контакты
    		Цвет проводки
    		Режим
    		Заданные условия
    E49-3 (CANH) - E49-2 (CANL)
    		BR - W
    		Зажигание выключено
    		54-69 Ом
    E49-3 (CANH) - E49-1 (ESS)
    		BR - BR
    		Зажигание выключено
    		200 Ом или более
    E49-2 (CANL) - E49-1 (ESS)
    		W - BR
    		Зажигание выключено
    		200 Ом или более
    E49-3 (CANH) - E49-5 (BAT)
    		BR - W
    		Зажигание выключено
    		6 кОм или более
    E49-2 (CANL) - E49-5 (BAT)
    		W - W
    		Зажигание выключено
    		6 кОм или более

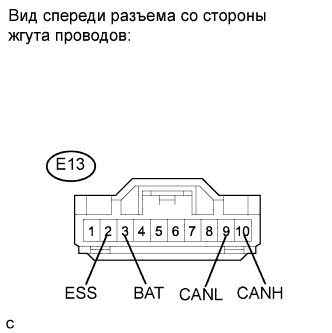

ДАТЧИК УГЛА ПОВОРОТА РУЛЕВОГО КОЛЕСА (для моделей производства ТMC с дизельным двигателем/ для моделей производства TMUK, TMMT)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Передача Данных Can.Система Передачи Данных Can.Система Передачи Данных Can Контакты Эбу

  1. Отсоедините разъем от датчика угла поворота рулевого колеса.

  2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:

    Контакты
    		Цвет проводки
    		Режим
    		Заданные условия
    E13-10 (CANH) - E13-9 (CANL)
    		P - W
    		Зажигание выключено
    		54-69 Ом
    E13-10 (CANH) - E13-2 (ESS)
    		P - BR
    		Зажигание выключено
    		200 Ом или более
    E13-9 (CANL) - E13-2 (ESS)
    		W - BR
    		Зажигание выключено
    		200 Ом или более
    E13-10 (CANH) - E13-3 (BAT)
    		P - W
    		Зажигание выключено
    		6 кОм или более
    E13-9 (CANL) - E13-3 (BAT)
    		W - W
    		Зажигание выключено
    		6 кОм или более

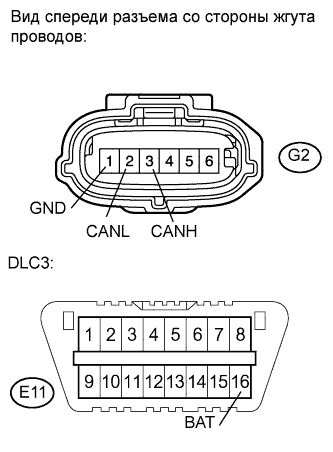

ДАТЧИК РЫСКАНЬЯ (для моделей производства ТМС с бензиновым двигателем)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Передача Данных Can.Система Передачи Данных Can.Система Передачи Данных Can Контакты Эбу

  1. Отсоедините разъем от датчика рыскания.

  2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:

    Контакты
    		Цвет проводки
    		Режим
    		Заданные условия
    G2-3 (CANH) - G2-2 (CANL)
    		L-W
    		Зажигание выключено
    		54-69 Ом
    G2-3 (CANH) - G2-1 (GND)
    		L - BR
    		Зажигание выключено
    		200 Ом или более
    G2-2 (CANL) - G2-1 (GND)
    		W - BR
    		Зажигание выключено
    		200 Ом или более
    G2-3 (CANH) - E11-16 (BAT)
    		L - G
    		Зажигание выключено
    		6 кОм или более
    G2-2 (CANL) - E11-16 (BAT)
    		W - G
    		Зажигание выключено
    		6 кОм или более

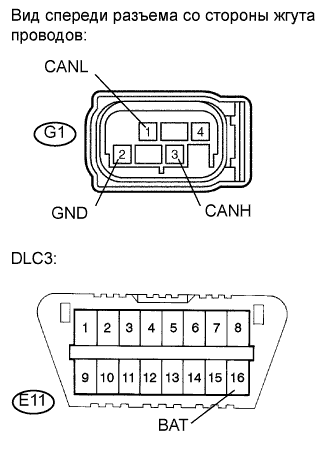

ДАТЧИК РЫСКАНЬЯ (для моделей производства ТMC с дизельным двигателем/ для моделей производства TMUK, TMMT)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Передача Данных Can.Система Передачи Данных Can.Система Передачи Данных Can Контакты Эбу

  1. Отсоедините разъем от датчика рыскания.

  2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:

    Контакты
    		Цвет проводки
    		Режим
    		Заданные условия
    G1-3 (CANH) - G1-1 (CANL)
    		L-W
    		Зажигание выключено
    		54-69 Ом
    G1-3 (CANH) - G1-2 (GND)
    		L - BR
    		Зажигание выключено
    		200 Ом или более
    G1-1 (CANL) - G1-2 (GND)
    		W - BR
    		Зажигание выключено
    		200 Ом или более
    G1-3 (CANH) - E11-16 (BAT)
    		P - G
    		Зажигание выключено
    		6 кОм или более
    G1-1 (CANL) - E11-16 (BAT)
    		W - G
    		Зажигание выключено
    		6 кОм или более

ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Передача Данных Can.Система Передачи Данных Can.Система Передачи Данных Can Контакты Эбу

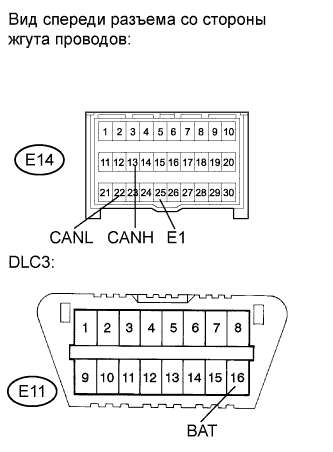

  1. Отсоедините разъемы от центрального блока управления системы SRS.

  2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:

    Контакты
    		Цвет проводки
    		Режим
    		Заданные условия
    E14-13 (CANH) - E14-22 (CANL)
    		Y - W
    		Зажигание выключено
    		54-69 Ом
    E14-13 (CANH) - E14-25 (E1)
    		Y - W-B
    		Зажигание выключено
    		200 Ом или более
    E14-22 (CANL) - E14-25 (E1)
    		W - W-B
    		Зажигание выключено
    		200 Ом или более
    E14-13 (CANH) - E11-16 (BAT)
    		Y - G
    		Зажигание выключено
    		6 кОм или более
    E14-22 (CANL) - E11-16 (BAT)
    		W - G
    		Зажигание выключено
    		6 кОм или более

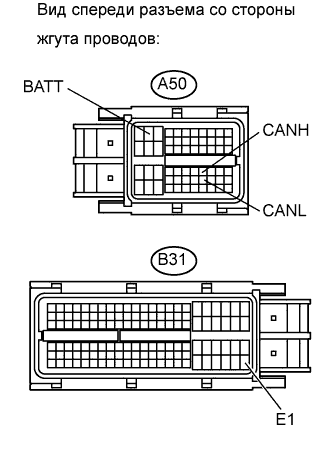

ECM (для моделей с двигателями 1ZR-FE, 2ZR-FE)
COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Передача Данных Can.Система Передачи Данных Can.Система Передачи Данных Can Контакты Эбу

  1. Отсоедините разъем от ЭБУ.

  2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:

    Контакты
    		Цвет проводки
    		Режим
    		Заданные условия
    A50-41 (CANH) - A50-49 (CANL)
    		Y - W
    		Зажигание выключено
    		108-132 Ом
    A50-41 (CANH) - B31-104 (E1)
    		Y - BR
    		Зажигание выключено
    		200 Ом или более
    A50-49 (CANL) - B31-104 (E1)
    		W - BR
    		Зажигание выключено
    		200 Ом или более
    A50-41 (CANH) - A50-20 (BATT)
    		Y - P
    		Зажигание выключено
    		6 кОм или более
    A50-49 (CANL) - A50-20 (BATT)
    		W - P
    		Зажигание выключено
    		6 кОм или более

ECM (для моделей с двигателем 4ZZ-FE)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Передача Данных Can.Система Передачи Данных Can.Система Передачи Данных Can Контакты Эбу

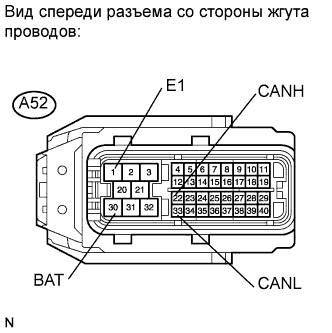

  1. Отсоедините разъем ЭБУ.

  2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:

    Контакты
    		Цвет проводки
    		Режим
    		Заданные условия
    A52-22 (CANH) - A52-33 (CANL)
    		Y - W
    		Зажигание выключено
    		108-132 Ом
    A52-22 (CANH) - A52-1 (E1)
    		Y - W-B
    		Зажигание выключено
    		200 Ом или более
    A52-33 (CANL) - A52-1 (E1)
    		W - W-B
    		Зажигание выключено
    		200 Ом или более
    A52-22 (CANH) - A52-30 (BAT)
    		Y - P
    		Зажигание выключено
    		6 кОм или более
    A52-33 (CANL) - A52-30 (BAT)
    		W - P
    		Зажигание выключено
    		6 кОм или более

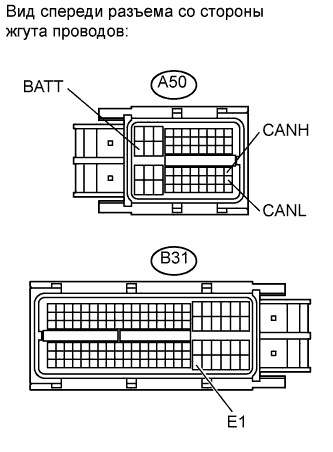

ЕСМ (для моделей с двигателями 1AD-FTV, 2AD-FHV)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Передача Данных Can.Система Передачи Данных Can.Система Передачи Данных Can Контакты Эбу

  1. Отсоедините разъемы ECM.

  2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:

    Контакты
    		Цвет проводки
    		Режим
    		Заданные условия
    A50-38 (CANH) - A50-46 (CANL)
    		Y - W
    		Зажигание выключено
    		108-132 Ом
    A50-38 (CANH) - B31-109 (E1)
    		Y - W
    		Зажигание выключено
    		200 Ом или более
    A50-46 (CANL) - B31-109 (E1)
    		W - W
    		Зажигание выключено
    		200 Ом или более
    A50-38 (CANH) - A50-2 (BATT)
    		Y - W
    		Зажигание выключено
    		6 кОм или более
    A50-46 (CANL) - A50-2 (BATT)
    		W - W
    		Зажигание выключено
    		6 кОм или более

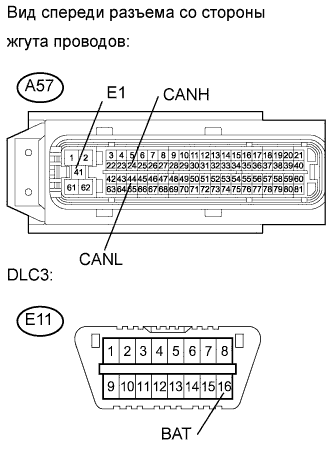

ECM (двигатель 1ND-TV)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Передача Данных Can.Система Передачи Данных Can.Система Передачи Данных Can Контакты Эбу

  1. Отсоедините разъем ЭБУ.

  2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:

    Контакты
    		Цвет проводки
    		Режим
    		Заданные условия
    A57-24 (CANH) - A57-44 (CANL)
    		Y - W
    		Зажигание выключено
    		108-132 Ом
    A57-24 (CANH) - A57-41 (E1)
    		Y - W-B
    		Зажигание выключено
    		200 Ом или более
    A57-44 (CANL) - A57-41 (E1)
    		W - W-B
    		Зажигание выключено
    		200 Ом или более
    A57-24 (CANH) - E11-16 (BAT)
    		Y - G
    		Зажигание выключено
    		6 кОм или более
    A57-44 (CANL) - E11-16 (BAT)
    		W - G
    		Зажигание выключено
    		6 кОм или более

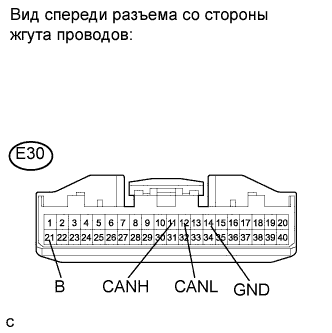

БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ (для моделей с автоматическим кондиционером)
COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Передача Данных Can.Система Передачи Данных Can.Система Передачи Данных Can Контакты Эбу

  1. Отсоедините разъем блока управления.

  2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:

    Контакты
    		Цвет проводки
    		Режим
    		Заданные условия
    E30-11 (CANH) - E30-12 (CANL)
    		V - W
    		Зажигание выключено
    		54-69 Ом
    E30-11 (CANH) - E30-14 (GND)
    		V - BR
    		Зажигание выключено
    		200 Ом или более
    E30-12 (CANL) - E30-14 (GND)
    		W - BR
    		Зажигание выключено
    		200 Ом или более
    E30-11 (CANH) - E30-21 (B)
    		V - W
    		Зажигание выключено
    		6 кОм или более
    E30-12 (CANL) - E30-21 (B)
    		W - W
    		Зажигание выключено
    		6 кОм или более

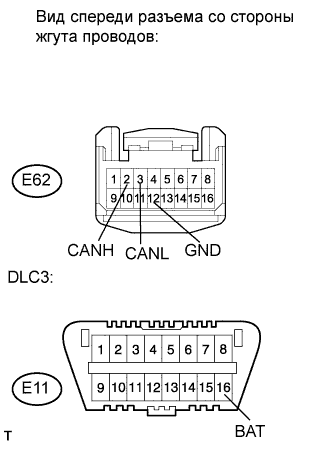

БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ (для моделей с кондиционером с ручным управлением)
COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Передача Данных Can.Система Передачи Данных Can.Система Передачи Данных Can Контакты Эбу

  1. Отсоедините разъем блока управления.

  2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:

    Контакты
    		Цвет проводки
    		Режим
    		Заданные условия
    E62-2 (CANH) - E62-3 (CANL)
    		V - W
    		Зажигание выключено
    		54-69 Ом
    E62-2 (CANH) - E62-12 (GND)
    		V - BR
    		Зажигание выключено
    		200 Ом или более
    E62-3 (CANL) - E62-12 (GND)
    		W - BR
    		Зажигание выключено
    		200 Ом или более
    E62-2 (CANH) - E11-16 (BAT)
    		V - G
    		Зажигание выключено
    		6 кОм или более
    E62-3 (CANL) - E11-16 (BAT)
    		W - G
    		Зажигание выключено
    		6 кОм или более

ЩИТОК ПРИБОРОВ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Передача Данных Can.Система Передачи Данных Can.Система Передачи Данных Can Контакты Эбу

  1. Отсоедините разъем от щитка приборов.

  2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:

    Контакты
    		Цвет проводки
    		Режим
    		Заданные условия
    E46-27 (CANH) - E46-28 (CANL)
    		G - W
    		Зажигание выключено
    		108-132 Ом
    E46-27 (CANH) - E46-30 (ET)
    		G - BR
    		Зажигание выключено
    		200 Ом или более
    E46-28 (CANL) - E46-30 (ET)
    		W - BR
    		Зажигание выключено
    		200 Ом или более
    E46-27 (CANH) - E46-32 (B)
    		G - W
    		Зажигание выключено
    		6 кОм или более
    E46-28 (CANL) - E46-32 (B)
    		W - W
    		Зажигание выключено
    		6 кОм или более
    E46-13 (TX1+) - E46-14 (TX1-)
    		W - G
    		Зажигание выключено
    		108-132 Ом
    E46-13 (TX1+) - E46-30 (ET)
    		G - BR
    		Зажигание выключено
    		200 Ом или более
    E46-14 (TX1-) - E46-30 (ET)
    		W - BR
    		Зажигание выключено
    		200 Ом или более
    E46-13 (TX1+) - E46-32 (B)
    		G - W
    		Зажигание выключено
    		6 кОм или более
    E46-14 (TX1-) - E46-32 (B)
    		W - W
    		Зажигание выключено
    		6 кОм или более

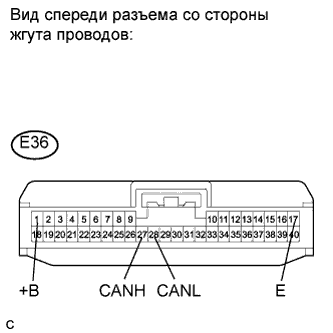

ЭБУ СЕРТИФИКАЦИИ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Передача Данных Can.Система Передачи Данных Can.Система Передачи Данных Can Контакты Эбу

  1. Отсоедините разъем ЭБУ сертификации.

  2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:

    Контакты
    		Цвет проводки
    		Режим
    		Заданные условия
    E36-27 (CANH) - E36-28 (CANL)
    		SB - W
    		Зажигание выключено
    		54-69 Ом
    E36-27 (CANH) - E36-17 (E)
    		SB - W-B
    		Зажигание выключено
    		200 Ом или более
    E36-28 (CANL) - E36-17 (E)
    		W - W-B
    		Зажигание выключено
    		200 Ом или более
    E36-27 (CANH) - E36-1 (+B)
    		SB - W
    		Зажигание выключено
    		6 кОм или более
    E36-28 (CANL) - E36-1 (+B)
    		W - W
    		Зажигание выключено
    		6 кОм или более

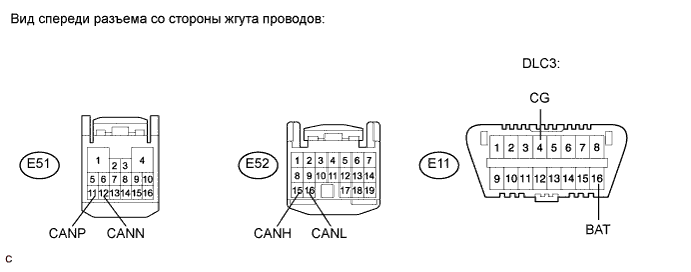

ГЛАВНЫЙ ЭБУ КУЗОВА (для моделей с системой посадки и запуска, системой автоматического управления освещением или системой подфарников, включаемых при движении в светлое время суток)

  1. Отсоедините разъем от главного ЭБУ кузова.



  2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Передача Данных Can.Система Передачи Данных Can.Система Передачи Данных Can Контакты Эбу


    Номинальное сопротивление:

    Контакты
    		Цвет проводки
    		Режим
    		Заданные условия
    E52-15 (CANH) - E52-16 (CANL)
    		R - W
    		Зажигание выключено
    		54-69 Ом
    E52-15 (CANH) - E11-4 (CG)
    		R - W-B
    		Зажигание выключено
    		200 Ом или более
    E52-16 (CANL) - E11-4 (CG)
    		W - W-B
    		Зажигание выключено
    		200 Ом или более
    E52-15 (CANH) - E11-16 (BAT)
    		R - G
    		Зажигание выключено
    		6 кОм или более
    E52-16 (CANL) - E11-16 (BAT)
    		W - G
    		Зажигание выключено
    		6 кОм или более
    E51-11 (CANP) - E51-12 (CANN)
    		R - W
    		Зажигание выключено
    		108-132 Ом
    E51-11 (CANP) - E11-4 (CG)
    		R - W-B
    		Зажигание выключено
    		200 Ом или более
    E51-12 (CANN) - E11-4 (CG)
    		W - W-B
    		Зажигание выключено
    		200 Ом или более
    E51-11 (CANP) - E11-16 (BAT)
    		R - G
    		Зажигание выключено
    		6 кОм или более
    E51-12 (CANN) - E11-16 (BAT)
    		W - G
    		Зажигание выключено
    		6 кОм или более

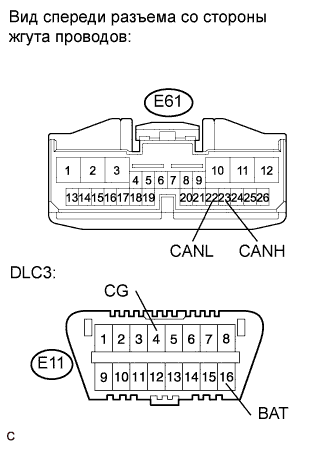

ГЛАВНЫЙ ЭБУ КУЗОВА (для моделей без системы посадки и запуска, системы автоматического управления освещением или системы подфарников, включаемых при движении в светлое время суток)
COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Передача Данных Can.Система Передачи Данных Can.Система Передачи Данных Can Контакты Эбу

  1. Отсоедините разъем от главного ЭБУ кузова.

  2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:

    Контакты
    		Цвет проводки
    		Режим
    		Заданные условия
    E61-23 (CANH) - E61-22 (CANL)
    		R - W
    		Зажигание выключено
    		54-69 Ом
    E61-23 (CANH) - E11-4 (CG)
    		R - W-B
    		Зажигание выключено
    		200 Ом или более
    E61-22 (CANL) - E11-4 (CG)
    		W - W-B
    		Зажигание выключено
    		200 Ом или более
    E61-23 (CANH) - E11-16 (BAT)
    		R - G
    		Зажигание выключено
    		6 кОм или более
    E61-22 (CANL) - E11-16 (BAT)
    		W - G
    		Зажигание выключено
    		6 кОм или более

ПРОВЕРЬТЕ ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Передача Данных Can.Система Передачи Данных Can.Система Передачи Данных Can Контакты Эбу

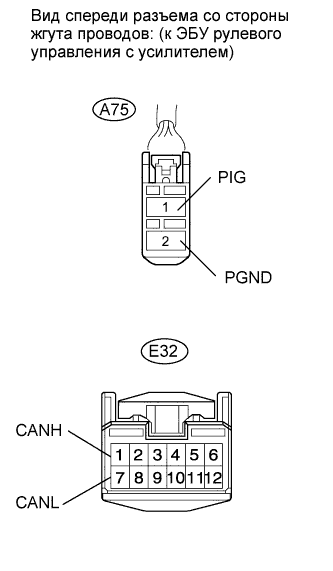

  1. Отсоедините разъемы ЭБУ рулевого управления с усилителем.

  2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:

    Контакты
    		Цвет проводки
    		Режим
    		Заданные условия
    E32-1 (CANH) - E32-7 (CANL)
    		SB - W
    		Зажигание выключено
    		54-69 Ом
    E32-1 (CANH) - A75-2 (PGND)
    		SB - W-B
    		Зажигание выключено
    		200 Ом или более
    E32-7 (CANL) - A75-2 (PGND)
    		W - W-B
    		Зажигание выключено
    		200 Ом или более
    E32-1 (CANH) - A75-1 (PIG)
    		SB - L
    		Зажигание выключено
    		6 кОм или более
    E32-7 (CANL) - A75-1 (PIG)
    		W-L
    		Зажигание выключено
    		6 кОм или более
