Система Посадки И Запуска (Для Моделей С Кузовом Типа Седан) Не Действует Функция Предотвращения Блокировки Ключа В Багажном Отделении. Corolla ZZE150

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ СИСТЕМУ ПОСАДКИ И ЗАПУСКА

ПРОВЕРЬТЕ ПРОХОЖДЕНИЕ РАДИОВОЛН

ВЫПОЛНИТЕ ПРОВЕРКУ В РЕЖИМЕ ДИАГНОСТИКИ КЛЮЧА

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ СЕРТИФИКАЦИИ - ВНУТРЕННИЙ ГЕНЕРАТОР ЭЛЕКТРОННОГО КЛЮЧА)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ СЕРТИФИКАЦИИ - ПРИЕМНИК СИСТЕМЫ УПРАВЛЕНИЯ ЗАМКАМИ ДВЕРЕЙ)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПРИЕМНИК СИСТЕМЫ ДИСТАНЦИОННОЙ БЛОКИРОВКИ ДВЕРЕЙ – АНТЕННА ЭЛЕКТРОННОГО КЛЮЧА)

ЗАМЕНИТЕ ВНУТРЕННИЙ ГЕНЕРАТОР ЭЛЕКТРОННОГО КЛЮЧА

ПРОВЕРЬТЕ ВНУТРЕННИЙ ГЕНЕРАТОР ЭЛЕКТРОННОГО КЛЮЧА (В ДЕЙСТВИИ)

ЗАМЕНИТЕ АНТЕННУ ЭЛЕКТРОННОГО КЛЮЧА

ПРОВЕРЬТЕ РАБОТУ АНТЕННЫ ЭЛЕКТРОННОГО КЛЮЧА

ОПИСАНИЕ

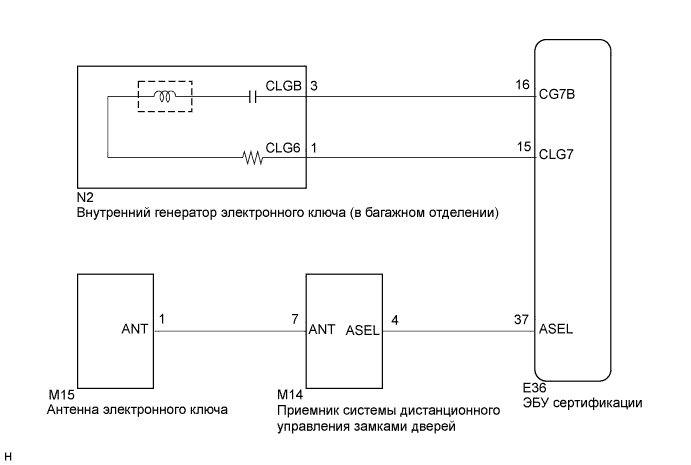

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1. Убедитесь, что функция открывания двери багажного отделения системы посадки работает нормально.


   Результат:

   Результат	Следующий шаг
   Функция открывания двери багажного отделения системы посадки работает нормально	А
   Функция открывания двери багажного отделения системы посадки не работает	B

1. Поднесите передатчик электронного ключа к генератору электронного ключа (в багажном отделении) и убедитесь, что функция предотвращения блокировки ключа в багажном отделении системы посадки работает нормально.


   ПРИМЕЧАНИЕ:

   Если ключ находится на расстоянии менее 0,2 м (0,6 фута) от внутреннего генератора электронного ключа, обмен данными невозможен.

   УКАЗАНИЕ:

   1. Когда передатчик электронного ключа находится вблизи внутреннего генератора электронного ключа (багажного отделения), вероятность интерференции снижается, поэтому можно проверить, является ли интерференция причиной признака неисправности.

   2. Если результат проверки работы указывает на то, что узел исправен, высока вероятность интерференции. Кроме того, причиной помех могут быть дополнительно установленные устройства. Если данные устройства установлены, снимите их и выполните проверку работы.


   Результат:

   Результат	Следующий шаг
   При проверке работы системы возникает сбой	А
   Проверка работы системы выполняется без сбоев	B

1. Проверка в режиме диагностики (внутренний генератор багажного отделения)


   1. Подсоедините портативный диагностический прибор к DLC3.


   2. Включите зажигание (IG).


   3. Включите портативный диагностический прибор.


   4. Войдите в следующие меню:


      1. Портативный диагностический прибор – выберите: Body / Entry & Start / Key Communication Check / Overhead + Luggage /


   5. Когда передатчик электронного ключа находится по центру автомобиля на уровне верхней части заднего бампера, убедитесь, что звучит зуммер системы дистанционного управления замками дверей.


      УКАЗАНИЕ:

      Если зуммер звучит, это означает, что внутренний передатчик багажного отделения работает нормально.

      OK:

      Зуммер системы дистанционного управления замками дверей звучит


1. Отсоедините разъем N2 генератора.


2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Режим	Заданные условия
   E36-16 (CG7B) - N2-3 (CLGB)	Всегда	Менее 1 Ом
   E36-15 (CLG7) - N2-1 (CLG6)	Всегда	Менее 1 Ом
   E36-16 (CG7B) - масса	Всегда	10 кОм или более
   E36-15 (CLG7) - масса	Всегда	10 кОм или более

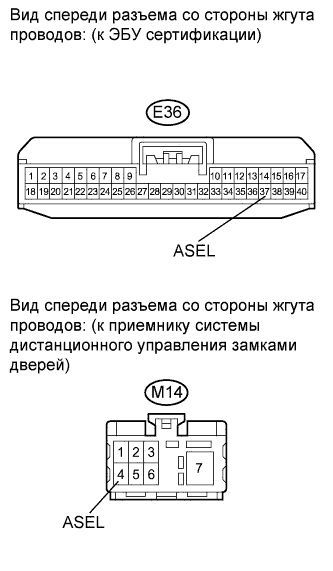

1. Отсоедините разъем M14 приемника.


2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Режим	Заданные условия
   E36-37 (ASEL) - M14-4 (ASEL)	Всегда	Менее 1 Ом
   E36-37 (ASEL) - масса	Всегда	10 кОм или более

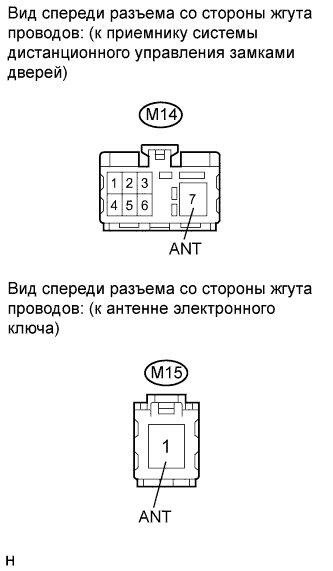

1. Отсоедините разъем M15 антенны.


2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Режим	Заданные условия
   M14-7 (ANT) - M15-1 (ANT)	Всегда	Менее 1 Ом
   M14-7 (ANT) - масса	Всегда	10 кОм или более

1. Замените внутренний генератор электронного ключа.


1. Убедитесь, что функции системы посадки работают нормально.


   OK:

   Нормальная работа


1. Замените внутреннюю антенну электронного ключа.


1. Убедитесь, что функции системы посадки работают нормально.


   OK:

   Нормальная работа
