Система Посадки И Запуска (Для Моделей С Кузовом Типа Седан) Не Действует Функция Разблокировки Системы Посадки Для Двери Багажного Отделения, Когда Ключ Находится Вне Багажного Отделения. Corolla ZZE150

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ СИСТЕМУ ПОСАДКИ И ЗАПУСКА

СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ВЫКЛЮЧАТЕЛЬ МЕХАНИЗМА ОТКРЫВАНИЯ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ)

ПРОВЕРЬТЕ ПРОХОЖДЕНИЕ РАДИОВОЛН

ВЫПОЛНИТЕ ПРОВЕРКУ В РЕЖИМЕ ДИАГНОСТИКИ КЛЮЧА

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ СЕРТИФИКАЦИИ - АНТЕННА ЭЛЕКТРОННОГО КЛЮЧА)

ПРОВЕРЬТЕ ЗАМОК ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ГЛАВНЫЙ ЭБУ КУЗОВА - ЗАМОК ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ)

ПРОВЕРЬТЕ РАБОТУ АНТЕННЫ ЭЛЕКТРОННОГО КЛЮЧА

ПРОВЕРЬТЕ РАБОТУ ГЛАВНОГО ЭБУ КУЗОВА

ПРОВЕРЬТЕ ВНЕШНИЙ ВЫКЛЮЧАТЕЛЬ МЕХАНИЗМА ОТКРЫВАНИЯ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ СЕРТИФИКАЦИИ - ВЫКЛЮЧАТЕЛЬ МЕХАНИЗМА ОТКРЫВАНИЯ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ)

ОПИСАНИЕ

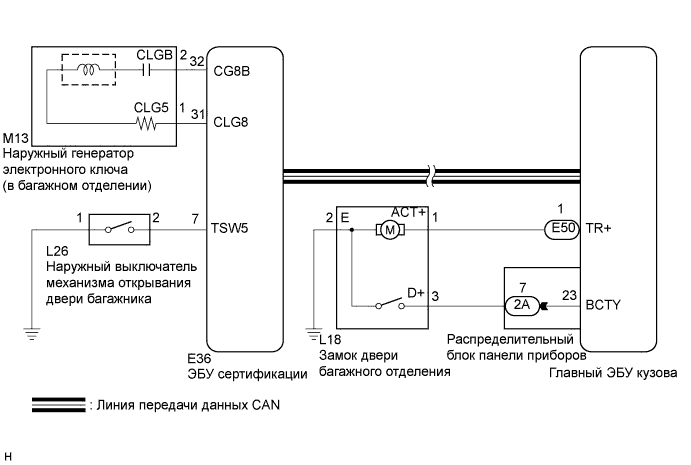

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1. Убедитесь, что функции блокировки и разблокировки системы посадки работают для каждой двери.


   Результат:

   Результат	Следующий шаг
   Работают все функции системы посадки	А
   Функции системы посадки не работают	B

1. Считайте данные в режиме Data List портативного диагностического прибора.



   Главный ЭБУ кузова:

   Информация на дисплее прибора	Измеряемая величина/диапазон измерения	Нормальное состояние	Замечание по диагностике
   Tr/B-Door Unlk	Выключатель механизма открывания двери багажного отделения / ON (ВКЛ) или OFF (ВЫКЛ)	ON (ВКЛ): Выключатель механизма открывания двери багажного отделения нажат OFF (ВЫКЛ): Выключатель механизма открывания двери багажного отделения не нажат	-

   OK:

   Параметр экране портативного диагностического прибора имеет значение ON (ВКЛ) или OFF(ВЫКЛ) в соответствии с данными таблицы.


1. Поднесите передатчик электронного ключа к антенне электронного ключа (в заднем бампере) и выполните проверку функции открывания системы посадки двери багажного отделения.


   ПРИМЕЧАНИЕ:

   Обмен данными не осуществляется, если ключ находится на расстоянии менее 0,2 м (0,6 фута) от заднего бампера.

   УКАЗАНИЕ:

   1. Когда передатчик электронного ключа находится вблизи антенны электронного ключа, вероятность интерференции снижается, поэтому можно проверить, является ли интерференция причиной признака неисправности.

   2. Если результат проверки работы указывает на то, что узел исправен, высока вероятность интерференции. Кроме того, причиной помех могут быть дополнительно установленные устройства. Если данные устройства установлены, снимите их и выполните проверку работы.


   Результат:

   Результат	Следующий шаг
   При проверке работы системы возникает сбой	А
   Проверка работы системы выполняется без сбоев	B

1. Проверка в режиме диагностики (внутренний генератор задней двери)


   1. Подсоедините портативный диагностический прибор к DLC3.


   2. Включите зажигание (IG).


   3. Включите портативный диагностический прибор.


   4. Войдите в следующие меню:


      1. Портативный диагностический прибор – выберите: Body / Entry & Start / Key Communication Check / Overhead + Luggage /


   5. Когда передатчик электронного ключа находится по центру автомобиля на уровне верхней части заднего бампера, убедитесь, что звучит зуммер системы дистанционного управления замками дверей.


      УКАЗАНИЕ:

      Если зуммер звучит, это означает, что наружный передатчик багажного отделения работает нормально.

      OK:

      Зуммер системы дистанционного управления замками дверей звучит

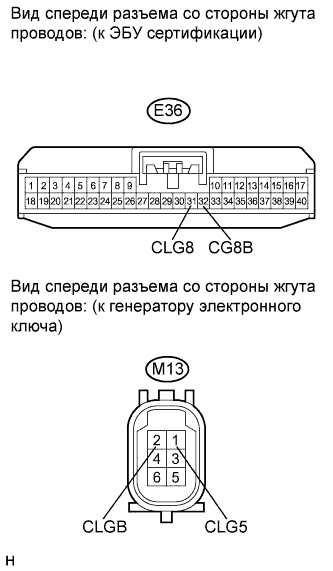

1. Отсоедините разъем M13 генератора.


2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Режим	Заданные условия
   E36-32 (CG8B) - M13-2 (CLGB)	Всегда	Менее 1 Ом
   E36-31 (CLG8) - M13-1 (CLG5)	Всегда	Менее 1 Ом
   E36-32 (CG8B) - масса	Всегда	10 кОм или более
   E36-31 (CLG8) - масса	Всегда	10 кОм или более

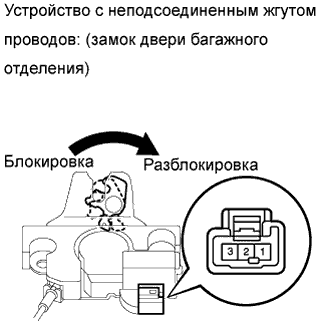

1. Снимите замок двери багажного отделения в сборе (Нажмите здесь).


2. Проверьте работу двигателя замка двери.


   1. Установите замок двери в положение блокировки.


   2. Подайте на двигатель замка двери напряжение аккумуляторной батареи и проверьте работу двигателя замка двери.


      OK:

      Условия измерений	Заданные условия
      Положительный (+) вывод аккумуляторной батареи → контакт 1 Отрицательный (-) вывод аккумуляторной батареи → контакт 2	Разблокировано

3. Проверьте работу выключателя освещения проема двери.


   1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


      Номинальное сопротивление:

      Контакты для подключения диагностического прибора	Режим	Заданные условия
      2 - 3	Разблокировано	Менее 1 Ом
      2 - 3	Блокировка	10 кОм или более

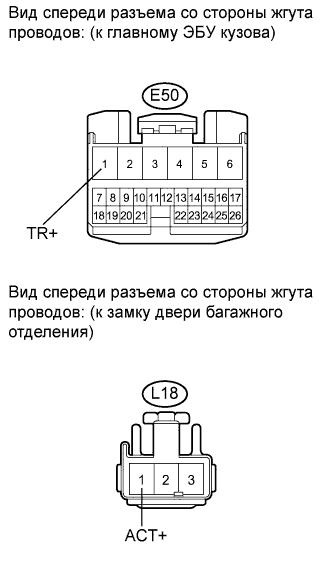

1. Двигатель замка двери багажного отделения:






   1. Отсоедините разъем E50 главного ЭБУ кузова (распределительного блока панели приборов).


   2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


      Номинальное сопротивление:

      Контакты для подключения диагностического прибора	Режим	Заданные условия
      E50-1 (TR+) - L18-1 (ACT+)	Всегда	Менее 1 Ом
      E50-1 (TR+) - масса	Всегда	10 кОм или более

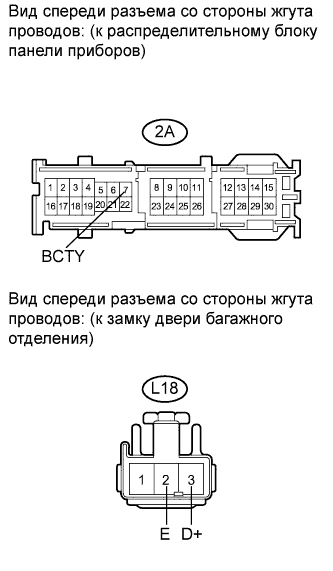

2. Выключатель освещения проема двери багажного отделения:






   1. Отсоедините разъем 2A распределительного блока панели приборов.


   2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


      Номинальное сопротивление:

      Контакты для подключения диагностического прибора	Режим	Заданные условия
      L18-2 (E) - масса	Всегда	Менее 1 Ом
      2A-7 (BCTY) - L18-3 (D+)	Всегда	Менее 1 Ом
      2A-7 (BCTY) - масса	Всегда	10 кОм или более

1. В случае замены передатчика электронного ключа исправным или новым убедитесь, что функция открывания двери багажного отделения системы посадки работает нормально.


   OK:

   Нормальная работа


1. В случае замены главного ЭБУ кузова ( коммутационного блока приборной панели) исправным или новым убедитесь, что функция открывания двери багажного отделения системы посадки работает нормально.


   OK:

   Нормальная работа

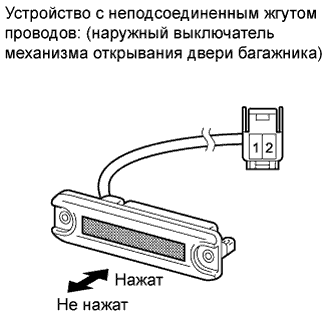

1. Отсоедините разъем выключателя.


2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Положение выключателя	Заданные условия
   1 - 2	Переключатель механизма открывания двери багажного отделения не нажат (OFF (ВЫКЛ))	10 кОм или более
   	Переключатель механизма открывания двери багажного отделения нажат (ON (ВКЛ))	Менее 1 Ом

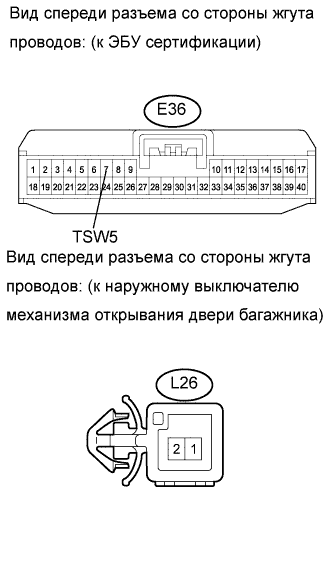

1. Отсоедините разъем E36 ЭБУ.


2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Режим	Заданные условия
   L26-1 - масса	Всегда	Менее 1 Ом
   L26-2 - E36-7 (TSW5)	Всегда	Менее 1 Ом
   L26-2 - масса	Всегда	10 кОм или более
