СИСТЕМА ПОСАДКИ И ЗАПУСКА (для моделей с кузовом типа "седан") - Не действует функция блокировки для двери переднего пассажира


ОПИСАНИЕ

Если функция блокировки двери переднего пассажира системы посадки не работает, но функция разблокировки системы посадки работает, линия связи между автомобилем и передатчиком электронного ключа исправна. Неисправным узлом, возможно, является цепь выключателя блокировки системы посадки (ЭБУ сертификации → наружная ручка двери водителя (выключатель блокировки системы посадки) → генератор электронного ключа двери водителя).

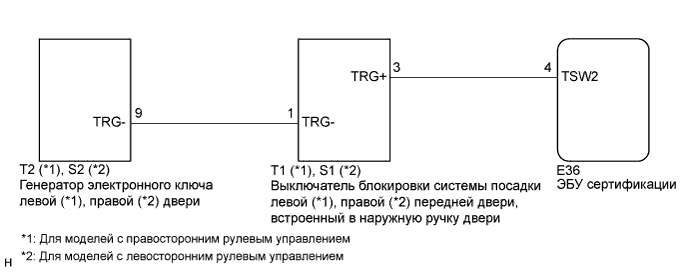

СХЕМА СОЕДИНЕНИЙ


COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дверной Замок.Система Управления Замками Дверей (Для Моделей С Кузовом Типа


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ РАБОТУ СИСТЕМЫ УПРАВЛЕНИЯ ЗАМКАМИ ДВЕРЕЙ

  1. Управляя выключателем системы управления замками дверей на главном выключателе, убедитесь, что заблокированные двери разблокируются.

    OK:
    Дверные замки работают надлежащим образом


NG
ЗАМЕНИТЕ НАРУЖНУЮ РУЧКУ ПЕРЕДНЕЙ ДВЕРИ
OK


2.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (НАРУЖНАЯ РУЧКА)

  1. Считайте данные в режиме Data List портативного диагностического прибора.

    Система посадки и запуска (ЭБУ сертификации):
    Информация на дисплее прибора
    		Измеряемая величина/диапазон измерения
    		Нормальное состояние
    		Замечание по диагностике
    P Trigger SW
    		Выключатель блокировки двери со стороны переднего пассажира / ON (ВКЛ) или OFF (ВЫКЛ)
    		ON (ВКЛ): Обнаружено прикосновение к выключателю блокировки системы посадки
    OFF (ВЫКЛ): Прикосновение к выключателю блокировки системы посадки не обнаружено
    		-
    OK:
    Параметр экране портативного диагностического прибора имеет значение ON (ВКЛ) или OFF(ВЫКЛ) в соответствии с данными таблицы.


NG
Перейдите к шагу 3
OK

ЗАМЕНИТЕ ЭБУ СЕРТИФИКАЦИИ

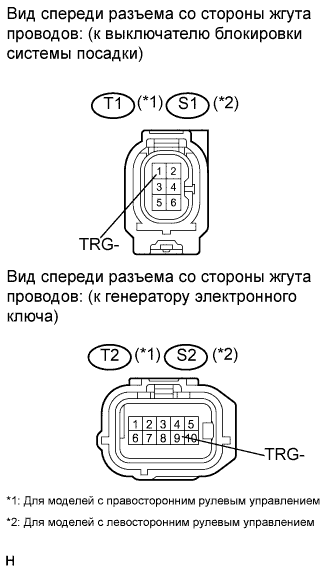

3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (НАРУЖНАЯ РУЧКА ПЕРЕДНЕЙ ДВЕРИ - ДВЕРНОЙ ГЕНЕРАТОР ЭЛЕКТРОННОГО КЛЮЧА)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дверной Замок.Система Управления Замками Дверей (Для Моделей С Кузовом Типа

  1. Отсоедините разъем дверного генератора.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Для моделей с правосторонним рулевым управлением (со стороны пассажира):
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    T2-9 (TRG-) - T1-1 (TRG-)
    		Всегда
    		Менее 1 Ом
    T2-9 (TRG-) - масса
    		Всегда
    		10 кОм или более
    Для моделей с левосторонним рулевым управлением (со стороны пассажира):
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    S2-9 (TRG-) - S1-1 (TRG-)
    		Всегда
    		Менее 1 Ом
    S2-9 (TRG-) - масса
    		Всегда
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

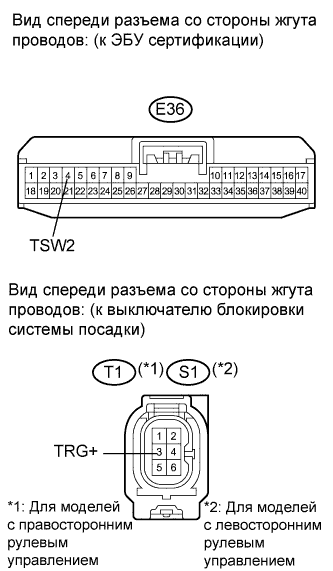

4.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ СЕРТИФИКАЦИИ - НАРУЖНАЯ РУЧКА ПЕРЕДНЕЙ ДВЕРИ)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дверной Замок.Система Управления Замками Дверей (Для Моделей С Кузовом Типа

  1. Отсоедините разъем E36 ЭБУ.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Для моделей с правосторонним рулевым управлением (со стороны пассажира):
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    E36-4 (TSW2) - T1-3 (TRG+)
    		Всегда
    		Менее 1 Ом
    E36-4 (TSW2) - масса
    		Всегда
    		10 кОм или более
    Для моделей с левосторонним рулевым управлением (со стороны пассажира):
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    E36-4 (TSW2) - S1-3 (TRG+)
    		Всегда
    		Менее 1 Ом
    E36-4 (TSW2) - масса
    		Всегда
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

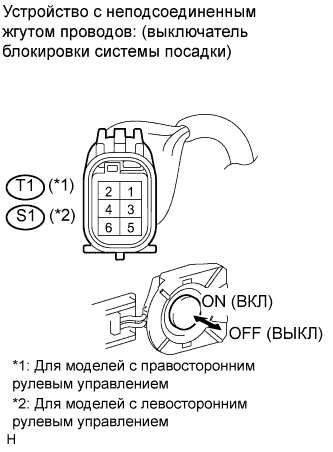

5.ПРОВЕРЬТЕ НАРУЖНУЮ РУЧКУ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ (со стороны переднего пассажира)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дверной Замок.Система Управления Замками Дверей (Для Моделей С Кузовом Типа

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Для моделей с правосторонним рулевым управлением (со стороны пассажира):
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    T1-1 (TRG-) - T1-3 (TRG+)
    		Выключатель блокировки не нажат
    		10 кОм или более
    Выключатель блокировки нажат
    		Менее 1 Ом
    Для моделей с левосторонним рулевым управлением (со стороны пассажира):
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    S1-1 (TRG-) - S1-3 (TRG+)
    		Выключатель блокировки не нажат
    		10 кОм или более
    Выключатель блокировки нажат
    		Менее 1 Ом


NG
ЗАМЕНИТЕ НАРУЖНУЮ РУЧКУ ПЕРЕДНЕЙ ДВЕРИ
OK


6.ЗАМЕНИТЕ ДВЕРНОЙ ГЕНЕРАТОР ЭЛЕКТРОННОГО КЛЮЧА

  1. Замените дверной генератор электронного ключа (Нажмите здесь).


ДАЛЕЕ


7.ПРОВЕРЬТЕ РАБОТУ ДВЕРНОГО ГЕНЕРАТОРА ЭЛЕКТРОННОГО КЛЮЧА

  1. Убедитесь, что функции системы посадки работают нормально.

    OK:
    Нормальная работа


NG
ЗАМЕНИТЕ ЭБУ СЕРТИФИКАЦИИ
OK

КОНЕЦ (ДВЕРНОЙ ГЕНЕРАТОР ЭЛЕКТРОННОГО КЛЮЧА НЕИСПРАВЕН)
