Система Посадки И Запуска (Для Моделей С Кузовом Типа Седан) Все Функции Блокировки / Разблокировки Системы Посадки Не Работают, Но Функции Системы Дистанционного Управления Замками Дверей Работают. Corolla ZZE150

ОПИСАНИЕ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ РАБОТУ СИСТЕМЫ УПРАВЛЕНИЯ ЗАМКАМИ ДВЕРЕЙ

СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА

ПРОВЕРЬТЕ ПРОХОЖДЕНИЕ РАДИОВОЛН

ВЫПОЛНИТЕ ПРОВЕРКУ В РЕЖИМЕ ДИАГНОСТИКИ КЛЮЧА

ЗАМЕНИТЕ ПЕРЕДАТЧИК ЭЛЕКТРОННОГО КЛЮЧА

ЗАРЕГИСТРИРУЙТЕ ПЕРЕДАТЧИК ЭЛЕКТРОННОГО КЛЮЧА

ПРОВЕРЬТЕ РАБОТУ СИСТЕМЫ

ОПИСАНИЕ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1. Управляя выключателем системы управления замками дверей на главном выключателе, убедитесь, что заблокированные двери разблокируются.


   OK:

   Дверные замки работают надлежащим образом


1. Считайте данные в режиме Data List портативного диагностического прибора.



   Система посадки и запуска (ЭБУ сертификации)

   Информация на дисплее прибора	Измеряемая величина/диапазон измерения	Нормальное состояние	Замечание по диагностике
   Entry Cancel SW	Отмена функций системы посадки / ON (ВКЛ) или OFF (ВЫКЛ)	Отображается состояние режима	-

   Результат:

   Результат	Следующий шаг
   Функции системы посадки выключены	А
   Функции системы посадки включены	B

1. Поместите передатчик электронного ключа в месте, показанном на рисунке ниже, и проверьте работу.


   УКАЗАНИЕ:

   1. Когда передатчик электронного ключа находится вблизи наружной ручки двери или антенны электронного ключа, вероятность интерференции снижается, поэтому можно проверить, является ли интерференция причиной признака неисправности.

   2. Передающие волны системы дистанционного управления замками дверей и системы посадки идентичны, но логика волн различается. По этой причине возможно, что влиянию интерференции подвергается только система дистанционного управления замками дверей или только система посадки.

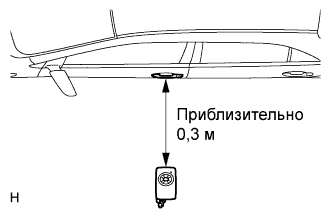

2. Поднесите передатчик электронного ключа к наружной ручке передней правой двери и выполните проверку функций блокировки и разблокировки системы посадки передней правой двери.


   ПРИМЕЧАНИЕ:

   Обмен данными не осуществляется, если ключ находится на расстоянии менее 0,2 м (0,6 фута) от наружной ручки двери.

3. Поднесите передатчик электронного ключа к наружной ручке передней левой двери и выполните проверку функций блокировки и разблокировки системы посадки передней левой двери.


   ПРИМЕЧАНИЕ:

   Обмен данными не осуществляется, если ключ находится на расстоянии менее 0,2 м (0,6 фута) от наружной ручки двери.

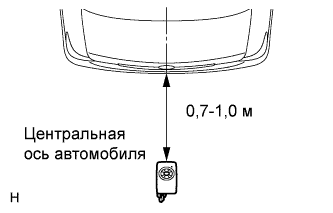

4. Поднесите передатчик электронного ключа к антенне электронного ключа (в заднем бампере) и выполните проверку функции открывания системы посадки двери багажного отделения.


   ПРИМЕЧАНИЕ:

   Обмен данными не осуществляется, если ключ находится на расстоянии менее 0,2 м (0,6 фута) от заднего бампера.

   УКАЗАНИЕ:

   Если результат проверки работы указывает на то, что узел неисправность проявляется в определенном месте или в определенное время, высока вероятность интерференции. Кроме того, причиной помех могут быть дополнительно установленные устройства. Если данные устройства установлены, снимите их и выполните проверку работы.

   Результат:

   Результат	Следующий шаг
   При проверке всех функций системы возникают сбои	А
   При проверке некоторых функций сбои не возникают	B

1. Проверка в режиме диагностики (наружный генератор двери водителя)


   1. Подсоедините портативный диагностический прибор к DLC3.


   2. Включите зажигание (IG).


   3. Включите портативный диагностический прибор.


   4. Войдите в следующие меню:


      1. Портативный диагностический прибор – выберите: Body / Entry & Start / Key Communication Check / Overhead + Driver Side /

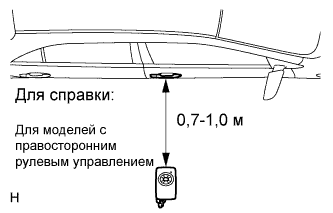

   5. Когда передатчик электронного ключа находится в положении, показанном на рисунке, убедитесь, что звучит зуммер системы дистанционного управления замками дверей.


2. Проверка в режиме диагностики (наружный генератор двери переднего пассажира)


   1. Подсоедините портативный диагностический прибор к DLC3.


   2. Включите зажигание (IG).


   3. Включите портативный диагностический прибор.


   4. Войдите в следующие меню:


      1. Портативный диагностический прибор – выберите: Body / Entry & Start / Key Communication Check / Overhead + Passenger Side /

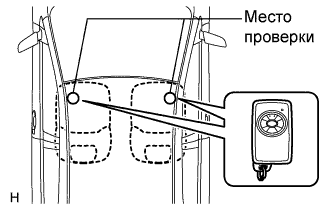

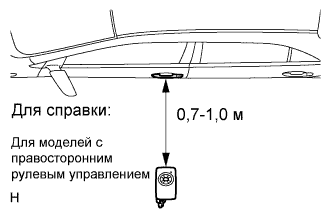

   5. Когда передатчик электронного ключа находится в положении, показанном на рисунке, убедитесь, что звучит зуммер системы дистанционного управления замками дверей.


3. Проверка в режиме диагностики (внутренний передний генератор)


   1. Подсоедините портативный диагностический прибор к DLC3.


   2. Включите зажигание (IG).


   3. Включите портативный диагностический прибор.


   4. Войдите в следующие меню:


      1. Портативный диагностический прибор – выберите: Body / Entry & Start / Key Communication Check / Overhead + Front Room /

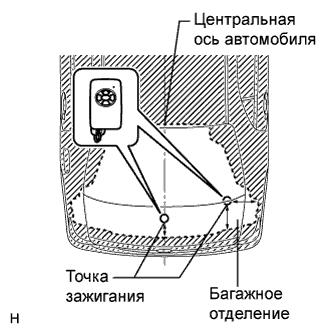

   5. Когда передатчик электронного ключа находится в положении, показанном на рисунке, убедитесь, что звучит зуммер системы дистанционного управления замками дверей.


4. Проверка в режиме диагностики (внутренний генератор задней двери)


   1. Подсоедините портативный диагностический прибор к DLC3.


   2. Включите зажигание (IG).


   3. Включите портативный диагностический прибор.


   4. Войдите в следующие меню:


      1. Портативный диагностический прибор – выберите: Body / Entry & Start / Key Communication Check / Overhead + Rear Room /


   5. Когда передатчик электронного ключа находится в положении, показанном на рисунке, убедитесь, что звучит зуммер системы дистанционного управления замками дверей.


5. Проверка в режиме диагностики (внутренний генератор багажного отделения)


   1. Подсоедините портативный диагностический прибор к DLC3.


   2. Включите зажигание (IG).


   3. Включите портативный диагностический прибор.


   4. Войдите в следующие меню:


      1. Портативный диагностический прибор – выберите: Body / Entry & Start / Key Communication Check / Overhead + Luggage /


   5. Когда передатчик электронного ключа находится по центру автомобиля на уровне верхней части заднего бампера, убедитесь, что звучит зуммер системы дистанционного управления замками дверей.


6. Проверка в режиме диагностики (антенна в багажном отделении)


   1. Подсоедините портативный диагностический прибор к DLC3.


   2. Включите зажигание (IG).


   3. Включите портативный диагностический прибор.


   4. Войдите в следующие меню:


      1. Портативный диагностический прибор – выберите: Body / Entry & Start / Key Communication Check / Overhead + Luggage /

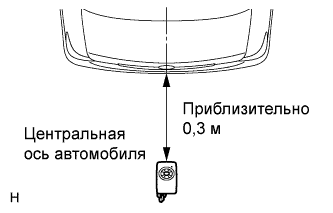

   5. Когда передатчик электронного ключа находится в положении, показанном на рисунке, убедитесь, что звучит зуммер системы дистанционного управления замками дверей.


      Результат:

      Результат	Следующий шаг
      При проверке во всех режимах диагностики возникают сбои	А
      При проверке в некоторых режимах диагностики возникают сбои (дверные генераторы)	B
      При проверке в некоторых режимах диагностики возникают сбои (внутренние генераторы)	C
      При проверке в некоторых режимах диагностики возникают сбои (генератор багажного отделения)	D
      При проверке во всех режимах диагностики сбои не возникают	E

1. Замените передатчик электронного ключа.


1. Зарегистрируйте передатчик электронного ключа.


1. Проверьте работу функции блокировки дверей системы посадки.


   OK:

   Нормальная работа
