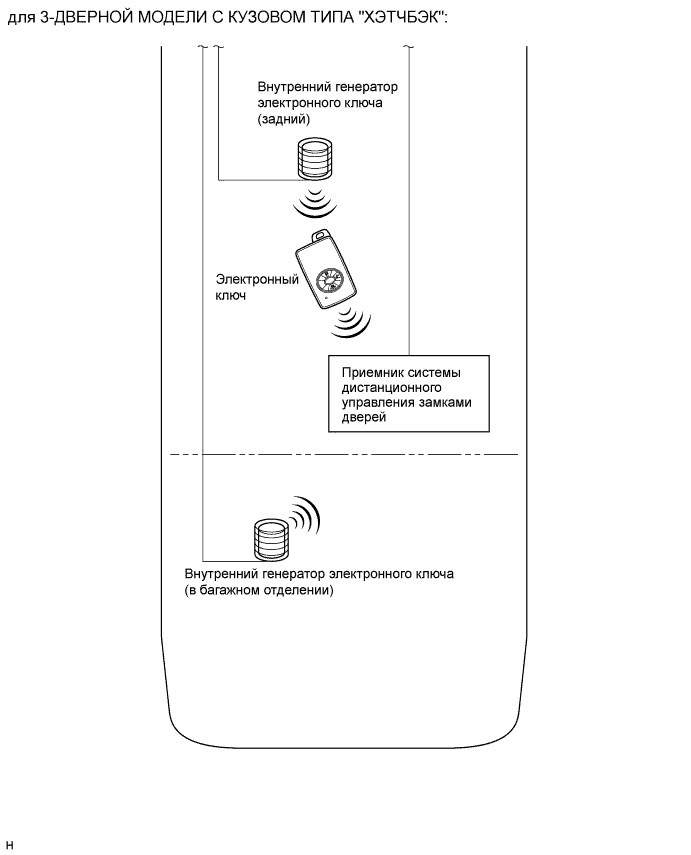

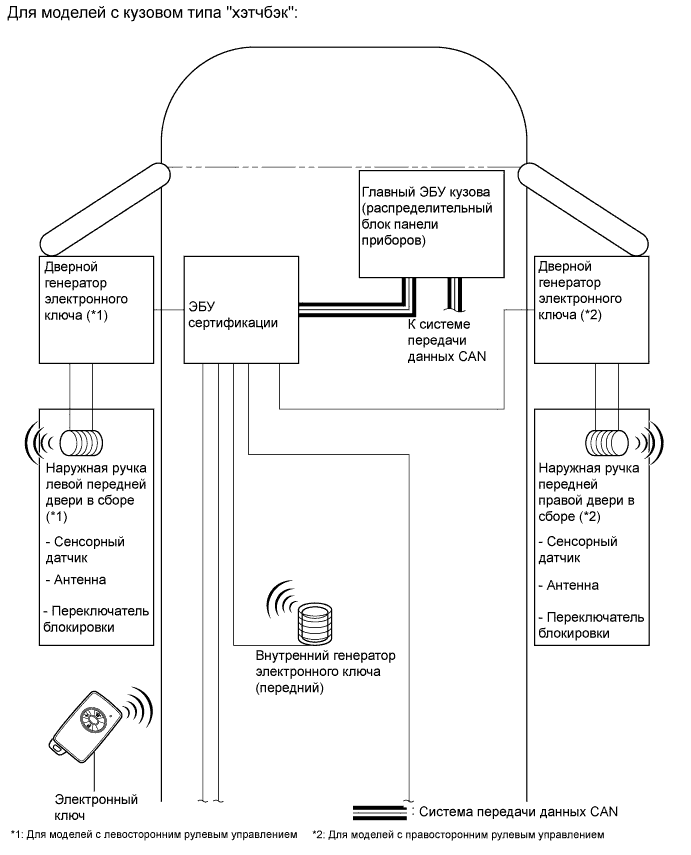

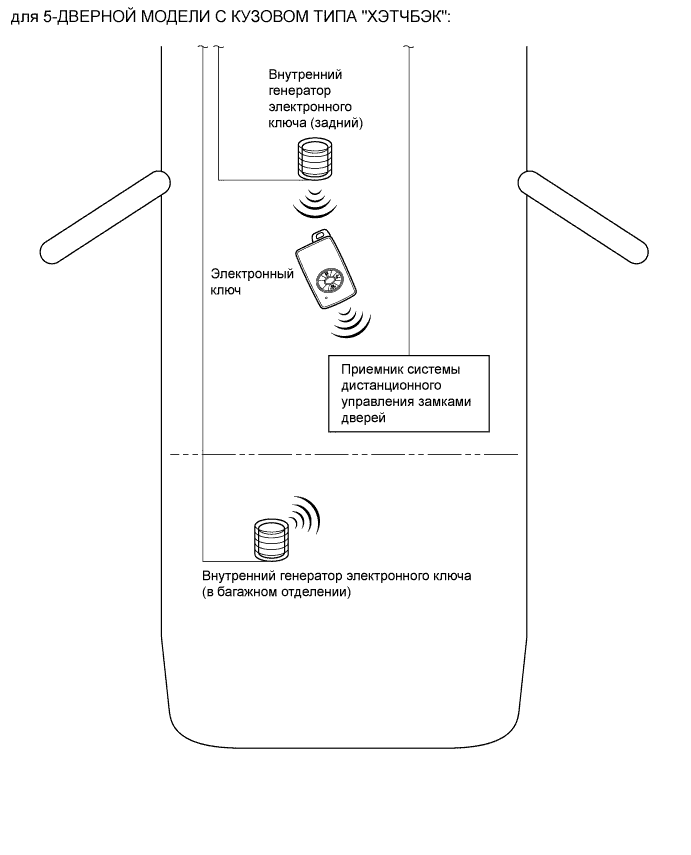

Система Посадки И Запуска (Для Моделей С Кузовом Типа "Хэтчбэк") -- Схема Системы |
| Передающий ЭБУ (передатчик) | Принимающий ЭБУ | Сигналы | Метод передачи данных |
| Главный ЭБУ кузова (распределительный блок панели приборов) | ЭБУ сертификации | Сигнал выключателя освещения дверного проема | CAN |
| Выходной сигнал дверного замка | |||
| Выходной сигнал запроса открывания двери багажного отделения | |||
| Сигнал запроса включения зуммера системы дистанционного управления замками дверей | |||
| Сигнал позиционного переключателя дверного замка | |||
| Сигнал выключателя об управлении замком двери водителя с помощью ключа | |||
| Сигнал выключателя об управлении замком двери багажного отделения с помощью ключа | |||
| ЭБУ сертификации | Главный ЭБУ кузова (распределительный блок панели приборов) | Сигнал запроса включения подсветки | CAN |
| Сигнал обратной связи световой сигнализации | |||
| Сигнал запроса блокировки/разблокировки двери | |||
| ЭБУ сертификации | Щиток приборов | Сигнал запроса однократного включения зуммера щитка приборов | CAN |
| Сигнал запроса прерывистого включения зуммера щитка приборов | |||
| Сигнал запроса непрерывного включения зуммера щитка приборов | |||
| Сигнал отображения предупреждения о незакрытой двери | |||
| Сигнал предупреждения о потере ключа | |||
| Сигнал предупреждения о низком заряде батареи | |||
| Сигнал предупреждения о неисправности блокировки рулевого управления | |||
| Сигнал предупреждения о невозможности разблокировки рулевого управления | |||
| Щиток приборов |
| Сигнал скорости автомобиля | CAN |
