СИСТЕМА КУРСОВОЙ УСТОЙЧИВОСТИ (для моделей производства ТМС с двигателем серии ZR, 4ZZ-FE) - Цепь контактов TS и CG


ОПИСАНИЕ

В режиме активной диагностики (при проверке датчиков) неисправность датчика частоты вращения, которую нельзя обнаружить, когда автомобиль остановлен, выявляется во время движения.
Перейти в режим проверки датчиков можно, соединив контакты TS и CG разъема DLC3 и включив зажигание (IG).

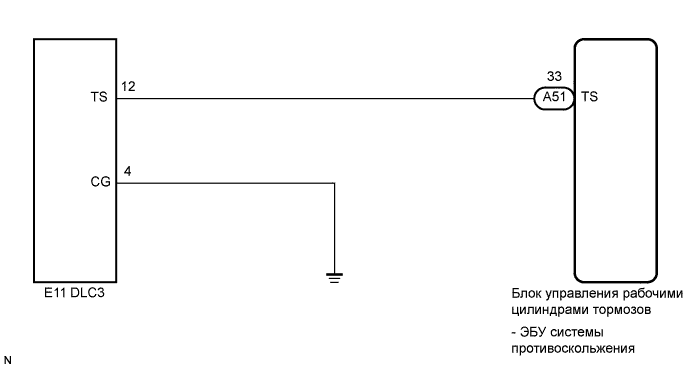

СХЕМА СОЕДИНЕНИЙ


COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Управление Тормозами.Антиблокировочная Система Тормозов (Для Моделей Производства Тмс С Двигателем Серии Zr, 4Zz-Fe).Система Курсовой Устойчивости (Для Моделей Производства Тмс С Двигателем Серии Zr, 4Zz-Fe) Цепь Контактов Ts И Cg


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРИМЕЧАНИЕ:
При замене блока управления рабочими цилиндрами тормозов выполните калибровку "нуля" датчика (Нажмите здесь).

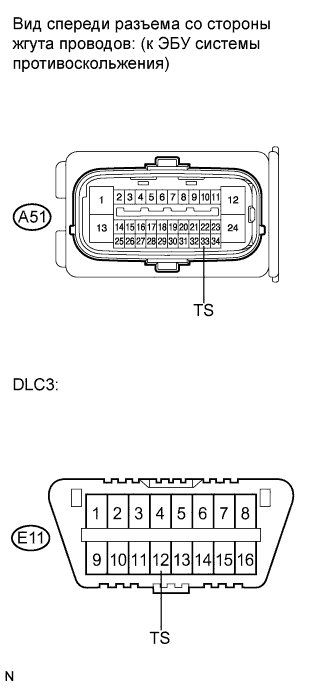

1.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ – КОНТАКТ TS РАЗЪЕМА DLC3)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Управление Тормозами.Антиблокировочная Система Тормозов (Для Моделей Производства Тмс С Двигателем Серии Zr, 4Zz-Fe).Система Курсовой Устойчивости (Для Моделей Производства Тмс С Двигателем Серии Zr, 4Zz-Fe) Цепь Контактов Ts И Cg

  1. Отсоедините разъем ЭБУ системы противоскольжения.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    A51-33 (TS) - E11-12 (TS)
    		Всегда
    		Менее 1 Ом


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (КОНТАКТ CG РАЗЪЕМА DLC3 – МАССА)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Управление Тормозами.Антиблокировочная Система Тормозов (Для Моделей Производства Тмс С Двигателем Серии Zr, 4Zz-Fe).Система Курсовой Устойчивости (Для Моделей Производства Тмс С Двигателем Серии Zr, 4Zz-Fe) Цепь Контактов Ts И Cg

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    E11-4 (CG) - масса
    		Всегда
    		Менее 1 Ом


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (КОНТАКТ TS РАЗЪЕМА DLC3 – МАССА)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Управление Тормозами.Антиблокировочная Система Тормозов (Для Моделей Производства Тмс С Двигателем Серии Zr, 4Zz-Fe).Система Курсовой Устойчивости (Для Моделей Производства Тмс С Двигателем Серии Zr, 4Zz-Fe) Цепь Контактов Ts И Cg

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    E11-12 (TS) - масса
    		Всегда
    		10 кОм или более
    УКАЗАНИЕ:
    Если поиск неисправностей выполнялся в соответствии с таблицей признаков неисправностей, перед заменой детали вернитесь к таблице и перейдите к следующему шагу (Нажмите здесь).


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

ЗАМЕНИТЕ БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ В СБОРЕ (Нажмите здесь)
