Система Курсовой Устойчивости (Для Моделей Производства Тмс С Двигателем 1Ad-Ftv, 1Nd-Tv) Цепь Контактов Tc И Cg. Corolla ZZE150

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ СИСТЕМУ ПЕРЕДАЧИ ДАННЫХ CAN

ПРОВЕРЬТЕ DLC3

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (КОНТАКТ TC РАЗЪЕМА DLC3 – ECM)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (КОНТАКТ CG РАЗЪЕМА DLC3 – МАССА)

ПРОВЕРЬТЕ ECM (ВХОД TC РАЗЪЕМА DLC3)

ПРОВЕРЬТЕ DLC3

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (КОНТАКТ TC РАЗЪЕМА DLC3 – ECM)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (КОНТАКТ CG РАЗЪЕМА DLC3 – МАССА)

ПРОВЕРЬТЕ ECM (ВХОД TC РАЗЪЕМА DLC3)

ОПИСАНИЕ

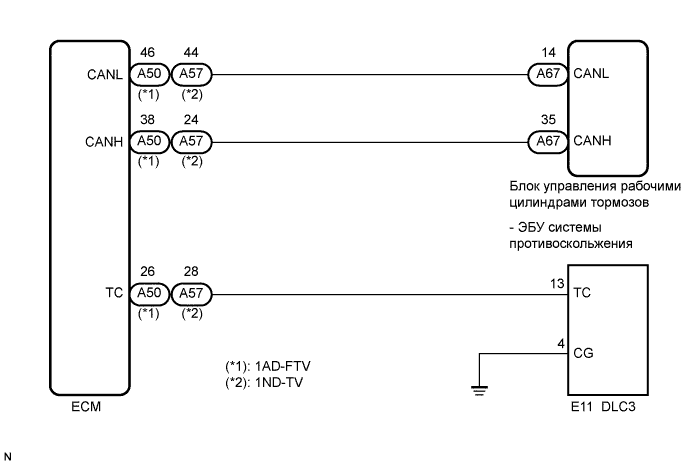

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

УКАЗАНИЕ:

Если контрольные лампы не перестают мигать, возможно, имеется короткое замыкание на массу в проводке контакта TC разъема DLC3 или внутреннее короткое замыкание в одном или нескольких ЭБУ.

1. Проверьте, выводятся ли коды DTC мультиплексной шины CAN (Нажмите здесь).



   Результат:




   Результат	Следующий шаг
   DTC не выводится (для 1AD-FTV)	А
   DTC не выводится (для 1ND-TV)	B
   DTC выводится	C

1. Включите зажигание (IG).


2. Измерьте напряжение в соответствии со значениями, приведенными в таблице.


   Номинальное напряжение:

   Контакты для подключения диагностического прибора	Положение выключателя	Заданные условия
   E11-13 (TC) - E11-4 (CG)	Зажигание включено (IG)	11-14 В

Результат:

Результат	Следующий шаг
NG	А
OK	B

1. Выключите зажигание.


2. Отсоедините разъем ECM.

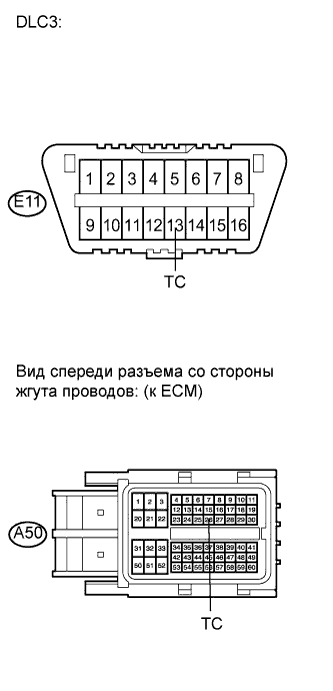

3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Режим	Заданные условия
   E11-13 (TC) - A50-26 (TC)	Всегда	Менее 1 Ом
   E11-13 (TC) - масса	Всегда	10 кОм или более

1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Режим	Заданные условия
   E11-4 (CG) - масса	Всегда	Менее 1 Ом

1. Выключите зажигание.


2. Подсоедините разъем ECM.


3. С помощью SST соедините контакты TС и CG разъема DLC3.


4. Включите зажигание (IG).


5. Проверьте, мигает ли контрольная лампа двигателя.



   Результат:




   Результат	Следующий шаг
   Контрольная лампа двигателя мигает	А
   Контрольная лампа двигателя не мигает	B

   УКАЗАНИЕ:

   Если поиск неисправностей выполнялся в соответствии с таблицей признаков неисправностей, перед заменой детали вернитесь к таблице и перейдите к следующему шагу (Нажмите здесь).

1. Включите зажигание (IG).


2. Измерьте напряжение в соответствии со значениями, приведенными в таблице.


   Номинальное напряжение:

   Контакты для подключения диагностического прибора	Положение выключателя	Заданные условия
   E11-13 (TC) - E11-4 (CG)	Зажигание включено (IG)	11-14 В




   Результат:




   Результат	Следующий шаг
   NG	А
   OK	B

1. Выключите зажигание.


2. Отсоедините разъем ECM.


3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Режим	Заданные условия
   E11-13 (TC) - A57-28 (TC)	Всегда	Менее 1 Ом
   E11-13 (TC) - масса	Всегда	10 кОм или более

1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Режим	Заданные условия
   E11-4 (CG) - масса	Всегда	Менее 1 Ом

1. Выключите зажигание.


2. Подсоедините разъем ECM.


3. С помощью SST соедините контакты TС и CG разъема DLC3.


4. Включите зажигание (IG).


5. Проверьте, мигает ли контрольная лампа двигателя.



   Результат:




   Результат	Следующий шаг
   Контрольная лампа двигателя мигает	А
   Контрольная лампа двигателя не мигает	B

   УКАЗАНИЕ:

   Если поиск неисправностей выполнялся в соответствии с таблицей признаков неисправностей, перед заменой детали вернитесь к таблице и перейдите к следующему шагу (Нажмите здесь).
