DTC C1231/31 Неисправность в цепи датчика угла поворота рулевого колеса


ОПИСАНИЕ

Сигнал датчика угла поворота рулевого колеса передается в ЭБУ системы противоскольжения посредством шины CAN. В случае неисправности мультиплексной шины CAN она регистрируется функцией диагностики ошибки "нуля" датчика угла поворота рулевого колеса.

Код DTC
Условие обнаружения DTC
Неисправный участок
C1231/31
Если напряжение на контакте IG1 ЭБУ находится в диапазоне 9,5–17,4 В, это свидетельствует о получении сигнала неисправности датчика угла поворота рулевого колеса.
  1. Датчик угла поворота рулевого колеса
  2. Цепь датчика угла поворота рулевого колеса
  3. Источник питания датчика угла поворота рулевого колеса
  4. Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)

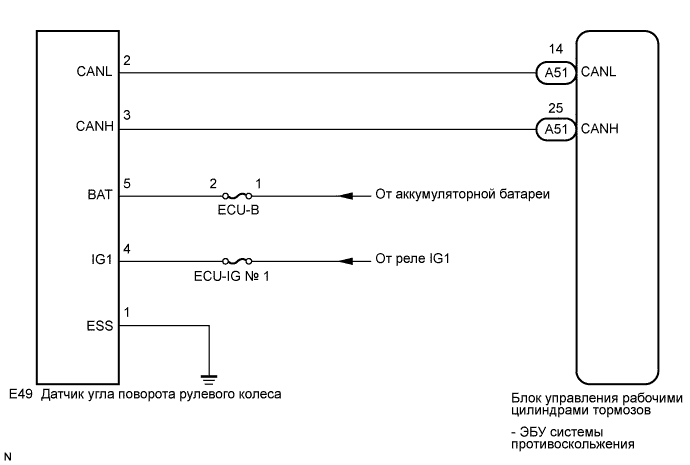

СХЕМА СОЕДИНЕНИЙ


COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Управление Тормозами.Антиблокировочная Система Тормозов (Для Моделей Производства Тмс С Двигателем Серии Zr, 4Zz-Fe). Dtc C1231/31 Неисправность В Цепи Датчика Угла Поворота Рулевого Колеса


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

УКАЗАНИЕ:
  1. Если совместно с кодом C1231/31 выводится код U0073/94, U0123/62, U0124/95 и/или U0126/63, сначала следует проверить и отремонтировать неисправные узлы, на которые указывает код U0073/94, U0123/62, U0124/95 и/или U0126/63 (Нажмите здесь).
  2. Если неисправен датчик частоты вращения или датчик замедления и рысканья, коды DTC для датчика угла поворота рулевого колеса могут выводиться даже в том случае, если датчик функционирует нормально. Если совместно с DTC датчика угла поворота рулевого колеса выводятся коды DTC для датчика частоты вращения или датчика замедления и рысканья, приступать к поиску и устранению неисправностей датчика угла поворота рулевого колеса следует только после проверки и ремонта датчика частоты вращения и датчика замедления и рысканья.
1.ПРОВЕРЬТЕ DTC

  1. Сбросьте DTC (Нажмите здесь).

  1. Выключите зажигание.

  1. Вновь включите зажигание (IG) и убедитесь, что коды DTC для мультиплексной шины CAN не выводятся.

  1. Приведите автомобиль в движение и, поворачивая рулевое колесо вправо и влево на скорости 35 км/час (22 мили в час), убедитесь в отсутствии кодов DTC для датчика частоты вращения и датчика замедления и рысканья (Нажмите здесь).

    Результат:

    Результат
    		Следующий шаг
    DTC, относящиеся к мультиплексной шине CAN, датчикам частоты вращения и датчику замедления и рысканья, не выводятся
    		А
    Выводится DTC, относящийся к системе передачи данных CAN
    		B
    Выводится DTC датчика частоты вращения или датчика замедления и рысканья
    		C
    УКАЗАНИЕ:
    1. В случае неисправности датчика частоты вращения или датчика замедления и рысканья ненормальный сигнал может регистрироваться даже в том случае, если датчик угла поворота рулевого колеса исправен.
    2. Если DTC датчика частоты вращения и датчика замедления и рысканья выводятся одновременно, отремонтируйте эти датчики и проверьте датчик угла поворота рулевого колеса.


B
ПРОВЕРЬТЕ СИСТЕМУ ПЕРЕДАЧИ ДАННЫХ CAN (Нажмите здесь)

C
ВЫПОЛНИТЕ РЕМОНТ ЦЕПИ В СООТВЕТСТВИИ С ВЫВОДИМЫМ КОДОМ DTC (Нажмите здесь)
А

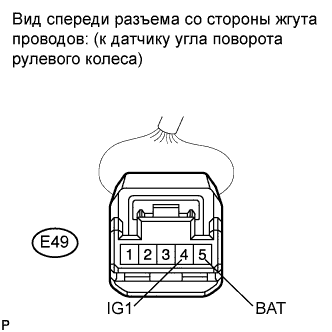

2.ПРОВЕРЬТЕ ДАТЧИК УГЛА ПОВОРОТА РУЛЕВОГО КОЛЕСА (КОНТАКТ ПИТАНИЯ)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Управление Тормозами.Антиблокировочная Система Тормозов (Для Моделей Производства Тмс С Двигателем Серии Zr, 4Zz-Fe). Dtc C1231/31 Неисправность В Цепи Датчика Угла Поворота Рулевого Колеса

  1. Выключите зажигание.

  1. Снимите рулевое колесо и нижний кожух рулевой колонки.

  1. Отсоедините разъем датчика угла поворота рулевого колеса.

  1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Положение выключателя
    		Заданные условия
    E49-4 (IG1) - масса
    		Зажигание включено (IG)
    		11–14 В
    E49-5 (BAT) - масса
    		Всегда
    		11–14 В


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ИЛИ РАЗЪЕМ (ЦЕПЬ ПИТАНИЯ)
OK

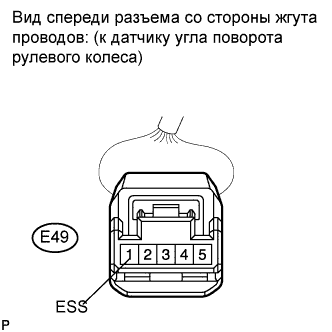

3.ПРОВЕРЬТЕ ДАТЧИК УГЛА ПОВОРОТА РУЛЕВОГО КОЛЕСА (КОНТАКТ МАССЫ)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Управление Тормозами.Антиблокировочная Система Тормозов (Для Моделей Производства Тмс С Двигателем Серии Zr, 4Zz-Fe). Dtc C1231/31 Неисправность В Цепи Датчика Угла Поворота Рулевого Колеса

  1. Выключите зажигание.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    E49-1 (ESS) - масса
    		Всегда
    		Менее 1 Ом
    УКАЗАНИЕ:
    Если поиск неисправностей выполнялся в соответствии с таблицей признаков неисправностей, вернитесь к таблице и перейдите к следующему шагу (Нажмите здесь).


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ЦЕПЬ СОЕДИНЕНИЯ С МАССОЙ)
OK

ЗАМЕНИТЕ ДАТЧИК УГЛА ПОВОРОТА РУЛЕВОГО КОЛЕСА (Нажмите здесь)
