СИСТЕМА КУРСОВОЙ УСТОЙЧИВОСТИ (изготовление TMUK, TMMT) - Контрольная лампа ABS остается включенной


ОПИСАНИЕ

ЭБУ системы противоскольжения соединен с щитком приборов посредством мультиплексной шины CAN.
При регистрации любого из следующих условий контрольная лампа ABS остается включенной, и на мультиинформационном дисплее отображается предупреждающее сообщение (для моделей с мультиинформационным дисплеем):
  1. Если разъемы ЭБУ системы противоскольжения отсоединены от ЭБУ системы противоскольжения.
  2. Если во внутренней цепи ЭБУ системы противоскольжения имеется неисправность.
  3. Если существует обрыв в жгуте проводов между щитком приборов и ЭБУ системы противоскольжения.
  4. Если система АБС неисправна.
УКАЗАНИЕ:
В некоторых случаях портативный диагностический прибор не может использоваться при неисправном ЭБУ системы противоскольжения.

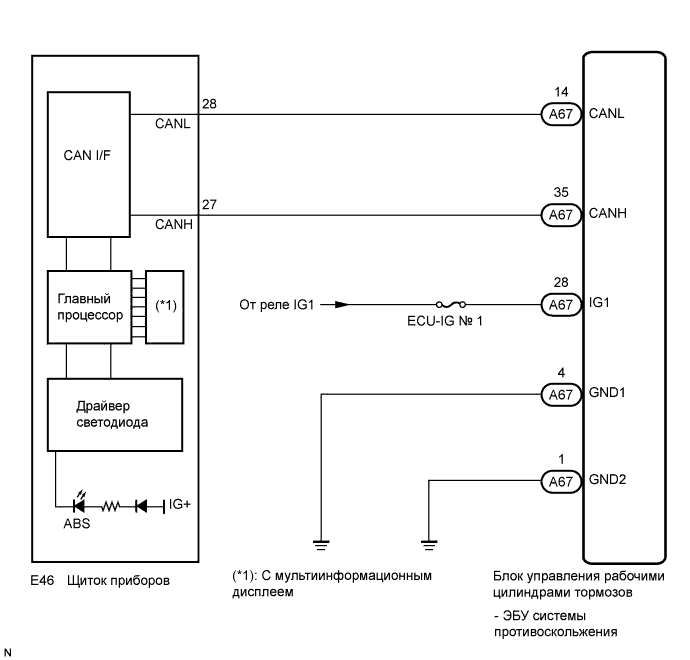

СХЕМА СОЕДИНЕНИЙ


COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Управление Тормозами.Антиблокировочная Система Тормозов (Для Моделей Производства Тмс С Двигателем Серии Zr, 4Zz-Fe).Система Курсовой Устойчивости (Изготовление Tmuk, Tmmt) Контрольная Лампа Abs Остается Включенной


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ СИСТЕМУ ПЕРЕДАЧИ ДАННЫХ CAN

  1. Проверьте, выводятся ли коды DTC мультиплексной шины CAN (Нажмите здесь).

    Результат:

    Результат
    		Следующий шаг
    DTC не выводится
    		А
    DTC выводится
    		B


B
ПРОВЕРЬТЕ СИСТЕМУ ПЕРЕДАЧИ ДАННЫХ CAN (Нажмите здесь)
А


2.УБЕДИТЕСЬ, ЧТО ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ ПОДСОЕДИНЕН НАДЕЖНО

  1. Проверьте подсоединение разъема ЭБУ системы противоскольжения.

    Результат:

    Результат
    		Следующий шаг
    Разъем подсоединен надежно (для моделей с бензиновым двигателем)
    		А
    Разъем подсоединен надежно (для моделей с дизельным двигателем)
    		B
    Разъем не подсоединен надежно
    		C


B
Перейдите к шагу 7

C
ПРАВИЛЬНО ПОДСОЕДИНИТЕ РАЗЪЕМ К ЭБУ
А


3.ПРОВЕРЬТЕ АККУМУЛЯТОРНУЮ БАТАРЕЮ

  1. Проверьте напряжение аккумуляторной батареи.

    Номинальное напряжение:
    11-14 В

    Результат:

    Результат
    		Следующий шаг
    OK
    		А
    NG (для 1ZR-FE)
    		B
    NG (для 4ZZ-FE)
    		C


B
ПРОВЕРЬТЕ ИЛИ ЗАМЕНИТЕ СИСТЕМУ ЗАРЯДКИ ИЛИ АККУМУЛЯТОРНУЮ БАТАРЕЮ (для 1ZR-FE) (Нажмите здесь)

C
ПРОВЕРЬТЕ ИЛИ ЗАМЕНИТЕ СИСТЕМУ ЗАРЯДКИ ИЛИ АККУМУЛЯТОРНУЮ БАТАРЕЮ (для 4ZZ-FE) (Нажмите здесь)
А


4.ПРОВЕРЬТЕ ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ (КОНТАКТ IG1)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Управление Тормозами.Антиблокировочная Система Тормозов (Для Моделей Производства Тмс С Двигателем Серии Zr, 4Zz-Fe).Система Курсовой Устойчивости (Изготовление Tmuk, Tmmt) Контрольная Лампа Abs Остается Включенной

  1. Отсоедините разъем ЭБУ системы противоскольжения.

  1. Включите зажигание (IG).

  1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Положение выключателя
    		Заданные условия
    A67-28 (IG1) - масса
    		Зажигание включено (IG)
    		11-14 В


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ДЛЯ ЦЕПИ IG1)
OK


5.ПРОВЕРЬТЕ ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ (КОНТАКТ GND)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Управление Тормозами.Антиблокировочная Система Тормозов (Для Моделей Производства Тмс С Двигателем Серии Zr, 4Zz-Fe).Система Курсовой Устойчивости (Изготовление Tmuk, Tmmt) Контрольная Лампа Abs Остается Включенной

  1. Выключите зажигание.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    A67-4 (GND1) - масса
    		Всегда
    		Менее 1 Ом
    A67-1 (GND2) - масса
    		Всегда
    		Менее 1 Ом


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ДЛЯ ЦЕПИ GND)
OK


6.ПРОВЕРЬТЕ ЩИТОК ПРИБОРОВ В СБОРЕ

  1. Подсоедините разъем ЭБУ системы противоскольжения.

  1. Проверьте щиток приборов (Нажмите здесь).

    OK:
    Щиток приборов в порядке.
    УКАЗАНИЕ:
    Если поиск неисправностей выполнялся в соответствии с таблицей признаков неисправностей, перед заменой детали вернитесь к таблице и перейдите к следующему шагу (Нажмите здесь).


NG
ЗАМЕНИТЕ ЩИТОК ПРИБОРОВ В СБОРЕ (Нажмите здесь)
OK

ЗАМЕНИТЕ БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ В СБОРЕ (Нажмите здесь)

7.ПРОВЕРЬТЕ АККУМУЛЯТОРНУЮ БАТАРЕЮ

  1. Проверьте напряжение аккумуляторной батареи.

    Номинальное напряжение:
    11-14 В

    Результат:

    Результат
    		Следующий шаг
    OK
    		А
    NG (для моделей с 1AD-FTV)
    		B
    NG (для моделей с 1ND-TV)
    		C
    NG (для 2AD-FHV)
    		D


B
ПРОВЕРЬТЕ ИЛИ ЗАМЕНИТЕ СИСТЕМУ ЗАРЯДКИ ИЛИ АККУМУЛЯТОРНУЮ БАТАРЕЮ (для 1AD-FTV) (Нажмите здесь)

C
ПРОВЕРЬТЕ ИЛИ ЗАМЕНИТЕ СИСТЕМУ ЗАРЯДКИ ИЛИ АККУМУЛЯТОРНУЮ БАТАРЕЮ (для 1ND-TV) (Нажмите здесь)

D
ПРОВЕРЬТЕ ИЛИ ЗАМЕНИТЕ СИСТЕМУ ЗАРЯДКИ ИЛИ АККУМУЛЯТОРНУЮ БАТАРЕЮ (для 2AD-FHV) (Нажмите здесь)
А


8.ПРОВЕРЬТЕ ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ (КОНТАКТ IG1)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Управление Тормозами.Антиблокировочная Система Тормозов (Для Моделей Производства Тмс С Двигателем Серии Zr, 4Zz-Fe).Система Курсовой Устойчивости (Изготовление Tmuk, Tmmt) Контрольная Лампа Abs Остается Включенной

  1. Отсоедините разъем ЭБУ системы противоскольжения.

  1. Включите зажигание (IG).

  1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Положение выключателя
    		Заданные условия
    A67-28 (IG1) - масса
    		Зажигание включено (IG)
    		11-14 В


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ДЛЯ ЦЕПИ IG1)
OK


9.ПРОВЕРЬТЕ ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ (КОНТАКТ GND)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Управление Тормозами.Антиблокировочная Система Тормозов (Для Моделей Производства Тмс С Двигателем Серии Zr, 4Zz-Fe).Система Курсовой Устойчивости (Изготовление Tmuk, Tmmt) Контрольная Лампа Abs Остается Включенной

  1. Выключите зажигание.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    A67-4 (GND1) - масса
    		Всегда
    		Менее 1 Ом
    A67-1 (GND2) - масса
    		Всегда
    		Менее 1 Ом


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ДЛЯ ЦЕПИ GND)
OK


10.ПРОВЕРЬТЕ ЩИТОК ПРИБОРОВ В СБОРЕ

  1. Подсоедините разъем ЭБУ системы противоскольжения.

  1. Проверьте щиток приборов (Нажмите здесь).

    OK:
    Щиток приборов в порядке.
    УКАЗАНИЕ:
    Если поиск неисправностей выполнялся в соответствии с таблицей признаков неисправностей, перед заменой детали вернитесь к таблице и перейдите к следующему шагу (Нажмите здесь).


NG
ЗАМЕНИТЕ ЩИТОК ПРИБОРОВ В СБОРЕ (Нажмите здесь)
OK

ЗАМЕНИТЕ БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ В СБОРЕ (Нажмите здесь)
