DTC C1251/51 Обрыв в цепи двигателя насоса


ОПИСАНИЕ


Код DTC
Условие обнаружения DTC
Неисправный участок
C1251/51
Выполнение одного из следующих условий:
  1. Электродвигатель насоса блока управления рабочими цилиндрами тормозов не работает должным образом.
  2. Обрыв в цепи электродвигателя насоса блока управления рабочими цилиндрами тормозов сохраняется в течение не менее 0,5 с.
  1. Блок управления рабочими цилиндрами тормозов в сборе (цепь массы)
  2. Блок управления рабочими цилиндрами тормозов в сборе (цепь двигателя)

СХЕМА СОЕДИНЕНИЙ

См. DTC C0273/13, C0274/14 и C1361/91 (стр. Нажмите здесь).

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРИМЕЧАНИЕ:
При замене блока управления рабочими цилиндрами тормозов выполните калибровку "нуля" датчика (Нажмите здесь).
1.ВЫПОЛНИТЕ АКТИВНУЮ ДИАГНОСТИКУ С ПОМОЩЬЮ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (РЕЛЕ ДВИГАТЕЛЯ ABS)

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Запустите двигатель.

  1. Выберите режим Active Test портативного диагностического прибора (Нажмите здесь).

    ABS / VSC / TRC:
    Информация на дисплее прибора
    		Испытываемое устройство
    		Диапазон регулирования
    		Замечание по диагностике
    Motor Relay
    		Реле двигателя ABS
    		Включение / выключение реле
    		Слышен звук работы двигателя

  1. Управляя реле с помощью портативного диагностического прибора, проверьте, слышен ли звук работы реле двигателя ABS.

    Результат:

    Результат
    		Следующий шаг
    Звук срабатывания реле не слышен
    		А
    Звук срабатывания реле слышен
    		B


B
Перейдите к шагу 3
А


2.ПРОВЕРЬТЕ ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ (КОНТАКТ GND2)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Управление Тормозами.Антиблокировочная Система Тормозов (Для Моделей Производства Тмс С Двигателем Серии Zr, 4Zz-Fe). Dtc C1251/51 Обрыв В Цепи Двигателя Насоса

  1. Выключите зажигание.

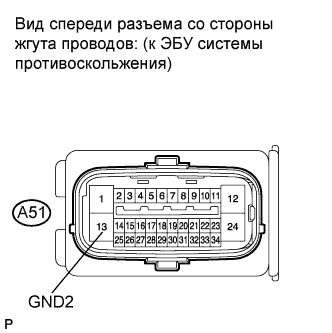

  1. Отсоедините разъем ЭБУ системы противоскольжения.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    A51-13 (GND2) - масса
    		Всегда
    		Менее 1 Ом


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ЦЕПЬ GND2)
OK


3.СНОВА ПРОВЕРЬТЕ DTC
УКАЗАНИЕ:
Данный код регистрируется при обнаружении неисправности в блоке управления рабочими цилиндрами тормозов в сборе.
Реле двигателя ABS находится в блоке управления рабочими цилиндрами тормозов в сборе.
Поэтому выполнить проверку реле двигателя ABS и блока реле электродвигателя невозможно. Перед заменой блока управления рабочими цилиндрами тормозов в сборе обязательно проверьте, не выводится ли DTC.

  1. Выключите зажигание.

  1. Подсоедините разъем ЭБУ системы противоскольжения.

  1. Сбросьте DTC (Нажмите здесь).

  1. Запустите двигатель.

  1. Совершите поездку на автомобиле со скоростью не менее 20 км/час (12 миль в час) длительностью 30 с или более.

  1. Проверьте, регистрируется ли тот же DTC (Нажмите здесь).

    Результат:

    Результат
    		Следующий шаг
    DTC (C1251/51) не выводится
    		А
    DTC (C1251/51) выводится
    		B
    УКАЗАНИЕ:
    1. Если при включенном зажигании (IG) и выключенном выключателе стоп-сигналов в ЭБУ системы противоскольжения поступает сигнал скорости 6 км/час (4 мили в час) или более, ЭБУ выполняет самодиагностику цепей двигателя и электромагнитного клапана.
    2. Если выводится код нормальной работы системы (коды неисправностей не выводятся), слегка покачайте разъемы, жгут проводов и предохранители блока управления рабочими цилиндрами тормозов. Убедитесь, что коды DTC не выводятся.
    3. Если при покачивании разъема или жгута проводов блока управления рабочими цилиндрами тормозов (ЭБУ системы противоскольжения) выводятся какие-либо коды DTC, проверьте и отремонтируйте разъем или жгут проводов.
    4. Возможно, коды DTC выводятся вследствие плохого контакта в разъеме.


B
ЗАМЕНИТЕ БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ В СБОРЕ (Нажмите здесь)
А

ПРОВЕРЬТЕ, НЕТ ЛИ ЭПИЗОДИЧЕСКИХ НЕИСПРАВНОСТЕЙ (ИМИТАЦИЯ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТЕЙ) (Нажмите здесь)
