Тормоза. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
ОПИСАНИЕ
СХЕМА СОЕДИНЕНИЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
ПРОВЕРЬТЕ ПРЕДОХРАНИТЕЛЬ STOP
ПРОВЕРЬТЕ РАБОТУ СТОП-СИГНАЛОВ
ПРОВЕРЬТЕ ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ (КОНТАКТ STP)
ПРОВЕРЬТЕ ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ (КОНТАКТ IG1)
ПРОВЕРЬТЕ ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ (КОНТАКТ GND)
СНОВА ПРОВЕРЬТЕ DTC
ПРОВЕРЬТЕ ВЫКЛЮЧАТЕЛЬ СТОП-СИГНАЛОВ (КОНТАКТ ПИТАНИЯ)
ПРОВЕРЬТЕ ВЫКЛЮЧАТЕЛЬ СТОП-СИГНАЛОВ
ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ – ВЫКЛЮЧАТЕЛЬ СТОП-СИГНАЛОВ)
СНОВА ПРОВЕРЬТЕ DTC
DTC C1249/49 Обрыв в цепи выключателя стоп-сигналов |
ОПИСАНИЕ
ЭБУ системы противоскольжения (в блоке управления рабочими цилиндрами тормозов) получает сигнал выключателя-стоп сигналов и определяет состояние тормозной системы.ЭБУ системы противоскольжения имеет цепь регистрации обрыва цепи, которая выводит этот DTC при обнаружении обрыва во входной цепи стоп-сигналов или цепи массы стоп-сигналов, когда выключатель стоп-сигналов выключен (педаль тормоза не нажата).Код DTC
| Условие обнаружения DTC
| Неисправный участок
|
C1249/49
| При напряжении на контакте IG1 не менее 9,5 В обрыв в цепи выключателя стоп-сигналов сохраняется в течение 0,3 с или более.
| - Предохранитель STOP
- Выключатель стоп-сигналов
- Цепь выключателя стоп-сигналов
- Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
|

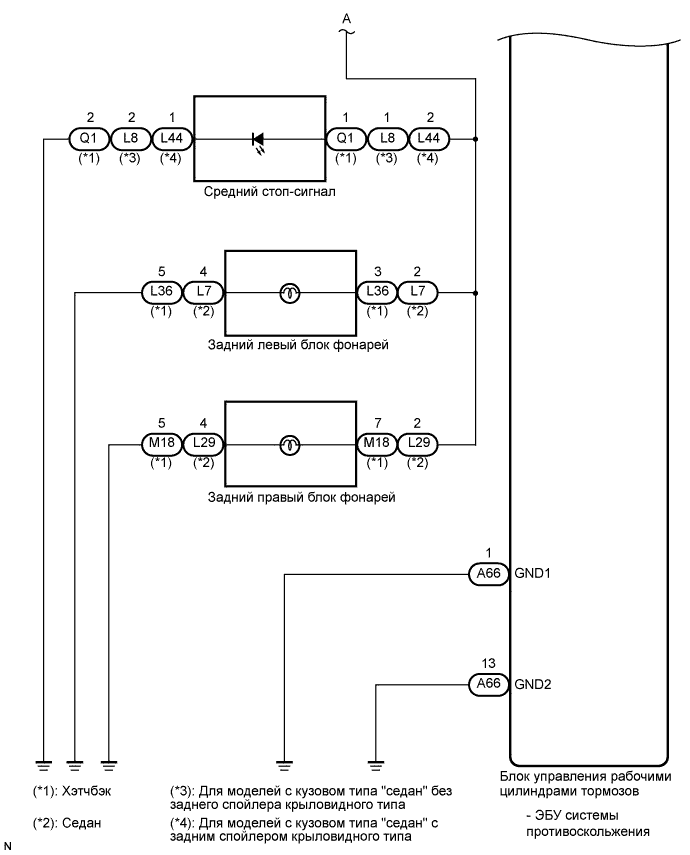

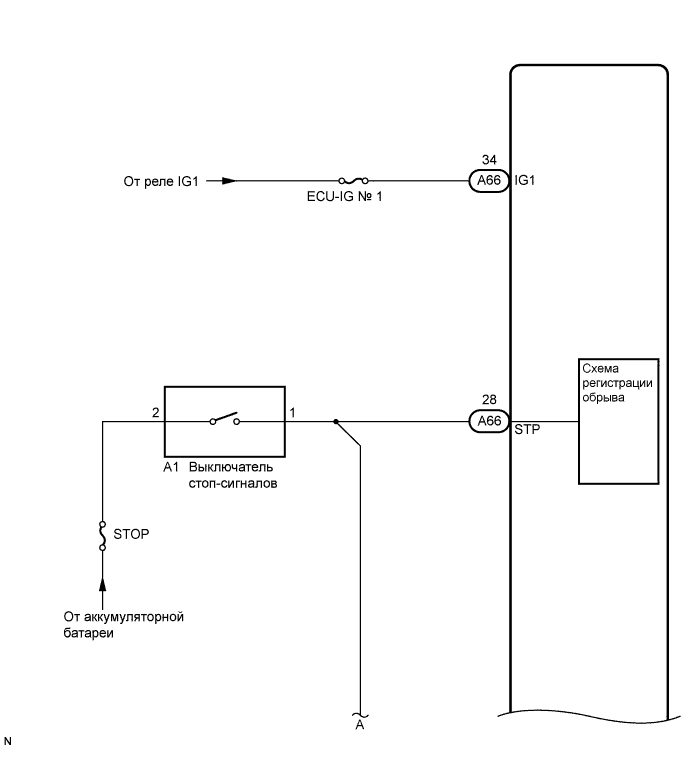

СХЕМА СОЕДИНЕНИЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
1.ПРОВЕРЬТЕ ПРЕДОХРАНИТЕЛЬ STOP |
Извлеките предохранитель STOP из главного ЭБУ кузова (распределительный блок панели приборов).
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Режим
| Заданные условия
|
Предохранитель STOP (10 А)
| Всегда
| Менее 1 Ом
|
| ЗАМЕНИТЕ ПРЕДОХРАНИТЕЛЬ STOP |
|
|
2.ПРОВЕРЬТЕ РАБОТУ СТОП-СИГНАЛОВ |
Установите предохранитель STOP.
Убедитесь, что при нажатии педали тормоза стоп-сигналы включаются, а при отпускании – гаснут.
- OK:
Режим
| Состояние освещения
|
Педаль тормоза нажата
| ON (ВКЛ)
|
Педаль тормоза отпущена
| OFF (ВЫКЛ)
|
3.ПРОВЕРЬТЕ ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ (КОНТАКТ STP) |
Отсоедините разъем ЭБУ системы противоскольжения.
Измерьте напряжение в соответствии со значениями, приведенными в таблице.
- Номинальное напряжение:
Контакты для подключения диагностического прибора
| Положение выключателя
| Заданные условия
|

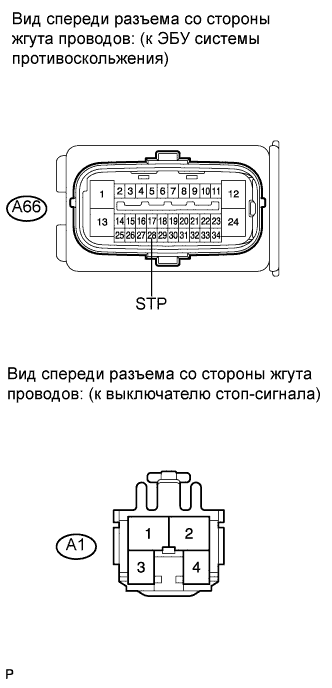

A66-28 (STP) - масса
| Выключатель стоп-сигналов включен (педаль тормоза нажата)
| 8–14 В
|
A66-28 (STP) - масса
| Выключатель стоп-сигналов выключен (педаль тормоза отпущена)
| Менее 1,5 В
|
| ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ЦЕПЬ STP) |
|
|
4.ПРОВЕРЬТЕ ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ (КОНТАКТ IG1) |
Включите зажигание (IG).
Измерьте напряжение в соответствии со значениями, приведенными в таблице.
- Номинальное напряжение:
Контакты для подключения диагностического прибора
| Положение выключателя
| Заданные условия
|
A66-34 (IG1) - масса
| Зажигание включено (IG)
| 11–14 В
|
| ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ДЛЯ ЦЕПИ IG1) |
|
|
5.ПРОВЕРЬТЕ ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ (КОНТАКТ GND) |
Выключите зажигание.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Режим
| Заданные условия
|
A66-1 (GND1) - масса
| Всегда
| Менее 1 Ом
|
A66-13 (GND2) - масса
| Всегда
| Менее 1 Ом
|
| ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ДЛЯ ЦЕПИ GND) |
|
|
Подсоедините разъем ЭБУ системы противоскольжения.
Сбросьте DTC (Нажмите здесь).
Запустите двигатель.
Нажмите педаль тормоза несколько раз, чтобы проверить работу цепи стоп-сигналов.
Проверьте, регистрируется ли тот же DTC (Нажмите здесь).
- Результат:
Результат
| Следующий шаг
|
DTC (C1249/49) не выводится
| А
|
DTC (C1249/49) выводится
| B
|
- УКАЗАНИЕ:
- Если поиск неисправностей выполнялся в соответствии с таблицей признаков неисправностей, вернитесь к таблице и перейдите к следующему шагу (Нажмите здесь).
| ЗАМЕНИТЕ БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ В СБОРЕ (Нажмите здесь) |
|
|
А |
|
|
|
ПРОВЕРЬТЕ, НЕТ ЛИ ЭПИЗОДИЧЕСКИХ НЕИСПРАВНОСТЕЙ (ИМИТАЦИЯ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТЕЙ) (Нажмите здесь) |
|
7.ПРОВЕРЬТЕ ВЫКЛЮЧАТЕЛЬ СТОП-СИГНАЛОВ (КОНТАКТ ПИТАНИЯ) |
Отсоедините разъем выключателя стоп-сигналов
Измерьте напряжение в соответствии со значениями, приведенными в таблице.
- Номинальное напряжение:
Контакты для подключения диагностического прибора
| Режим
| Заданные условия
|
A1-2 - масса
| Всегда
| 11–14 В
|
| ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ЦЕПЬ ПИТАНИЯ) |
|
|
8.ПРОВЕРЬТЕ ВЫКЛЮЧАТЕЛЬ СТОП-СИГНАЛОВ |
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Положение выключателя
| Заданные условия
|

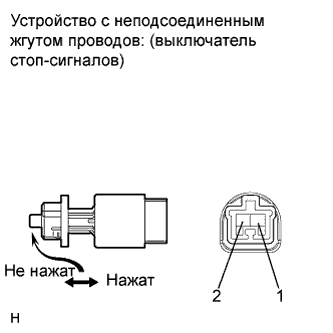

1 - 2
| Штырь выключателя не нажат
| Менее 1 Ом
|
1 - 2
| Штырь выключателя нажат
| 10 кОм или более
|
9.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ – ВЫКЛЮЧАТЕЛЬ СТОП-СИГНАЛОВ) |
Отсоедините разъем ЭБУ системы противоскольжения.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Режим
| Заданные условия
|
A66-28 (STP) - A1-1
| Всегда
| Менее 1 Ом
|
A66-28 (STP) - масса
| Всегда
| 10 кОм или более
|
| ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ |
|
|
Подсоедините разъемы ЭБУ системы противоскольжения и выключателя стоп-сигналов.
Сбросьте DTC (Нажмите здесь).
Запустите двигатель.
Нажмите педаль тормоза несколько раз, чтобы проверить работу цепи стоп-сигналов.
Проверьте, регистрируется ли тот же DTC (Нажмите здесь).
- Результат:
Результат
| Следующий шаг
|
DTC (C1249/49) не выводится
| А
|
DTC (C1249/49) выводится
| B
|
- УКАЗАНИЕ:
- Если поиск неисправностей выполнялся в соответствии с таблицей признаков неисправностей, вернитесь к таблице и перейдите к следующему шагу (Нажмите здесь).
| ЗАМЕНИТЕ БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ В СБОРЕ (Нажмите здесь) |
|
|
