DTC C0226/21 Цепь электромагнитного клапана SFR

DTC C0236/22 Цепь электромагнитного клапана SFL

DTC C0246/23 Цепь электромагнитного клапана SRR

DTC C0256/24 Цепь электромагнитного клапана SRL

DTC C1225/25 Цепь электромагнитного клапана SMC

DTC C1226/26 Цепь электромагнитного клапана SMC

DTC C1227/27 Цепь электромагнитного клапана SRC

DTC C1228/28 Цепь электромагнитного клапана SRC


ОПИСАНИЕ

Данные электромагнитные клапаны включены, когда они получают сигналы от ЭБУ системы противоскольжения, и регулируют давление, действующее на рабочие тормозные цилиндры, контролируя тем самым тормозное усилие.

Код DTC
Условие обнаружения DTC
Неисправный участок
C0226/21
C0236/22
C0246/23
C0256/24
C1225/25
C1226/26
C1227/27
C1228/28
Сигнал от электромагнитного клапана не соответствует нормальному.
  1. Цепь электромагнитного клапана
  2. Блок управления рабочими цилиндрами тормозов в сборе

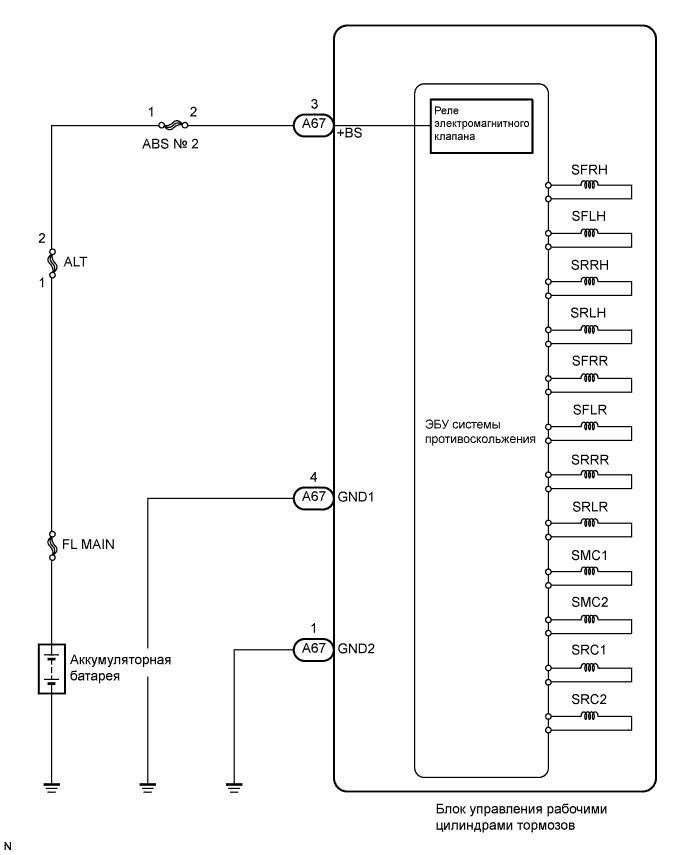

СХЕМА СОЕДИНЕНИЙ


COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Управление Тормозами.Антиблокировочная Система Тормозов (Для Моделей Производства Тмс С Двигателем Серии Zr, 4Zz-Fe). Dtc C0226/21 Цепь Электромагнитного Клапана Sfr


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.СНОВА ПРОВЕРЬТЕ DTC
УКАЗАНИЕ:
Данные коды регистрируются при обнаружении неисправности в блоке управления рабочими цилиндрами тормозов.
Цепи электромагнитных клапанов находятся в блоке управления рабочими цилиндрами тормозов в сборе.
Поэтому невозможно выполнить проверку цепи электромагнитного клапана и блока электромагнитного клапана. Перед заменой блока управления рабочими цилиндрами тормозов в сборе обязательно проверьте, не выводятся ли DTC.

  1. Сбросьте DTC (Нажмите здесь).

  1. Запустите двигатель.

  1. Двигайтесь на автомобиле со скоростью не менее 20 км/час (12 миль в час).

  1. Проверьте, регистрируется ли тот же DTC (Нажмите здесь).

    Результат:

    Результат
    		Следующий шаг
    Коды DTC (C0226/21, C0236/22, C0246/23, C0256/24, C1225/25, C1226/26, C1227/27 и/или C1228/28) не выводятся
    		А
    Коды DTC (C0226/21, C0236/22, C0246/23, C0256/24, C1225/25, C1226/26, C1227/27 и/или C1228/28) выводятся
    		B
    УКАЗАНИЕ:
    1. Если при включенном зажигании (IG) и выключенном выключателе стоп-сигналов в ЭБУ системы противоскольжения поступает сигнал скорости 6 км/час (4 мили в час) или более, ЭБУ выполняет самодиагностику цепей двигателя и электромагнитного клапана.
    2. Если выводится код нормальной работы системы (коды неисправностей не выводятся), слегка покачайте разъемы, жгут проводов и предохранители блока управления рабочими цилиндрами тормозов. Убедитесь, что коды DTC не выводятся.
    3. Если при покачивании разъема или жгута проводов блока управления рабочими цилиндрами тормозов (ЭБУ системы противоскольжения) выводятся какие-либо коды DTC, проверьте и отремонтируйте разъем или жгут проводов.
    4. Возможно, коды DTC выводятся вследствие плохого контакта в разъеме.


B
ЗАМЕНИТЕ БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ В СБОРЕ (Нажмите здесь)
А

ПРОВЕРЬТЕ, НЕТ ЛИ ЭПИЗОДИЧЕСКИХ НЕИСПРАВНОСТЕЙ (ИМИТАЦИЯ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТЕЙ) (Нажмите здесь)
