Двигатель. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Система Запуска 1Zr-Fe. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

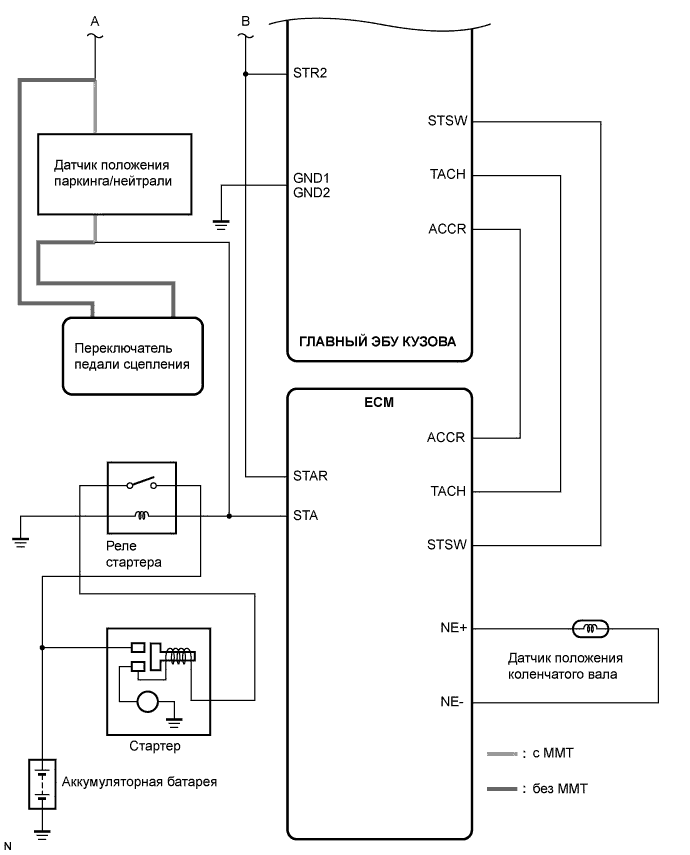

Система Посадки И Запуска -- Схема Системы |
| Передающий ЭБУ (передатчик) | Принимающий ЭБУ (приемник) | Сигнал | Метод передачи данных |
| Щиток приборов | Главный ЭБУ кузова | Сигнал скорости автомобиля | CAN / локальная связь |
| ЭБУ блокировки рулевого управления | Главный ЭБУ кузова | Сигнал блокировки/разблокировки рулевого управления | LIN / локальная связь |
| ECM | Главный ЭБУ кузова | Сигнал стартера | CAN |
| Сигнал положения рычага переключения передач | |||
| Сигнал частоты вращения коленчатого вала двигателя | CAN / локальная связь | ||
| Главный ЭБУ кузова | ЭБУ сертификации | Сигнал положения выключателя зажигания | CAN |
| Сигнал выключателя освещения дверного проема | |||
| Сигнал запроса включения зуммера системы дистанционной блокировки дверей | |||
| ЭБУ сертификации | Главный ЭБУ кузова | Сигнал запроса включения подсветки | CAN |
| ЭБУ сертификации | Главный ЭБУ кузова | Сигнал обратной связи световой сигнализации | CAN |
| ЭБУ сертификации | Щиток приборов | Сигнал запроса однократного включения зуммера щитка приборов | CAN |
| Сигнал запроса прерывистого включения зуммера щитка приборов | |||
| Сигнал запроса непрерывного включения зуммера щитка приборов | |||
| Сигнал отображения предупреждения о незакрытой двери | |||
| Сигнал предупреждения о потере ключа | |||
| Сигнал предупреждения о низком заряде батареи | |||
| Сигнал предупреждения о положении рычага переключения передач | |||
| Предупреждение о ненормальном состоянии блокировки рулевого управления | |||
| Предупреждение о разблокировке рулевого управления | |||
| Щиток приборов | ЭБУ сертификации / главный ЭБУ кузова | Сигнал скорости автомобиля | CAN |
| ЭБУ сертификации | Главный ЭБУ кузова | Сигнал запроса сравнения идентификационного кода ключа | LIN |
| Главный ЭБУ кузова | ЭБУ сертификации | Сигнал запроса идентификационного кода | LIN |
