Система Курсовой Устойчивости (Изготовление Tmuk, Tmmt) Проверка / Сброс Кодов Dtc. Corolla ZZE150

Проверьте DTC.

1. Подсоедините портативный диагностический прибор к DLC3.


2. Включите зажигание (IG).


3. Включите портативный диагностический прибор.


4. Следуя подсказкам на экране диагностического прибора, считайте коды DTC. Войдите в следующие меню: Chassis / ABS/VSC/TRC / DTC.


5. Обратитесь к описанию кодов DTC (Нажмите здесь).


Сбросьте DTC.

1. Подсоедините портативный диагностический прибор к DLC3.


2. Включите зажигание (IG).


3. Включите портативный диагностический прибор.


4. С помощью портативного диагностического прибора удалите коды из памяти. Войдите в следующие меню: Chassis / ABS/VSC/TRC / DTC / Clear.


Проверьте DTC.

1. С помощью SST соедините контакты TС и CG разъема DLC3.


   SST

   09843-18040


2. Включите зажигание (IG).


3. Следите за миганием контрольных ламп ABS и VSC (для моделей без мультиинформационного дисплея) и/или считайте диагностический код с мультиинформационного дисплея (для моделей с мультиинформационным дисплеем).


   УКАЗАНИЕ:

   Если коды не выводятся, проверьте цепь контактов TC и CG, а также цепи контрольных ламп ABS и VSC.

   Неисправный участок	См. стр.
   Цепь контактов TC и CG	Нажмите здесь
   Цепь контрольной лампы ABS (постоянно включена)	Нажмите здесь
   Цепь контрольной лампы ABS (не включается)	Нажмите здесь
   Цепь контрольной лампы VSC (постоянно включена)	Нажмите здесь
   Цепь контрольной лампы VSC (не включается)	Нажмите здесь

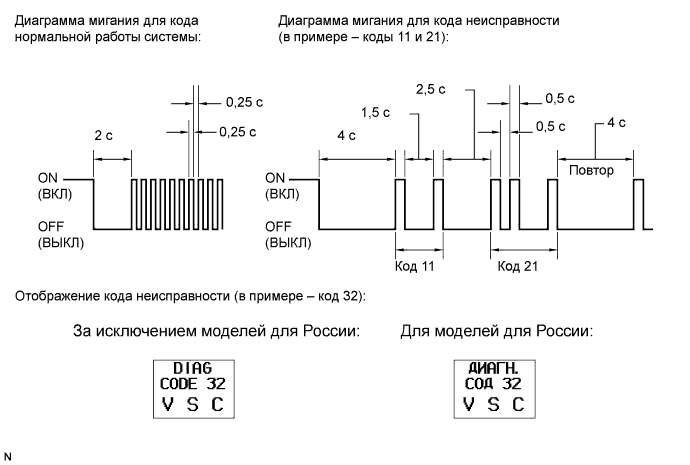

4. В качестве примера на рисунке ниже показаны диаграммы мигания контрольных ламп ABS и VSC (для моделей без мультиинформационного дисплея) для кода нормальной работы системы и кодов неисправностей 11 и 21, а также отображение кода неисправности 32 для VSC на мультиинформационном дисплее (для моделей с мультиинформационным дисплеем).







5. Пояснения к кодам содержатся в таблице кодов (Нажмите здесь).


6. После завершения проверки разъедините контакты TC и CG разъема DLC3 и выключите дисплей.
   Когда одновременно регистрируется несколько кодов DTC, они отображаются в порядке возрастания.


Сбросьте DTC.

1. С помощью SST соедините контакты TС и CG разъема DLC3.


   SST

   09843-18040


2. Включите зажигание (IG).






3. Удалите коды DTC, сохраненные в памяти ЭБУ, нажав педаль тормоза 8 или более раз в течение 5 секунд.


4. Убедитесь, что контрольная лампа показывает код нормальной работы системы.


5. Отсоедините SST от контактов разъема DLC3.


   УКАЗАНИЕ:

   При отсоединении провода аккумуляторной батареи или извлечении предохранителя ECU-IG № 1 коды DTC не удаляются.

Включите зажигание (IG).

Убедитесь, что контрольная лампа ABS гаснет в течении приблизительно 3 с.
