Антиблокировочная Система Тормозов (Для Моделей Производства Тмс С Двигателем Серии Zr, 4Zz-Fe) -- Проверка / Сброс Кодов Dtc



ПРОВЕРКА / СБРОС КОДОВ DTC (при использовании портативного диагностического прибора)

  1. Проверьте DTC.

    1. Подсоедините портативный диагностический прибор к DLC3.

    2. Включите зажигание (IG).

    3. Включите портативный диагностический прибор.

    4. Следуя подсказкам на экране диагностического прибора, считайте коды DTC. Войдите в следующие меню: Chassis / ABS/VSC/TRC / DTC.

    5. Обратитесь к описанию кодов DTC (Нажмите здесь).

  2. Сбросьте DTC.

    1. Подсоедините портативный диагностический прибор к DLC3.

    2. Включите зажигание (IG).

    3. Включите портативный диагностический прибор.

    4. С помощью портативного диагностического прибора удалите коды из памяти. Войдите в следующие меню: Chassis / ABS/VSC/TRC / DTC / Clear.


ПРОВЕРКА / СБРОС КОДОВ DTC (при использовании диагностического жгута проводов SST)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Управление Тормозами.Антиблокировочная Система Тормозов (Для Моделей Производства Тмс С Двигателем Серии Zr, 4Zz-Fe).Антиблокировочная Система Тормозов (Для Моделей Производства Тмс С Двигателем Серии Zr, 4Zz-Fe) Проверка / Сброс Кодов Dtc

  1. Проверьте DTC.

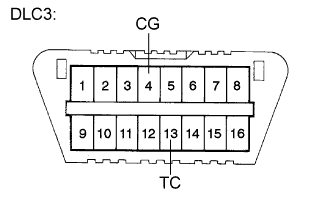

    1. С помощью SST соедините контакты TС и CG разъема DLC3.

      SST
      09843-18040

    2. Включите зажигание (IG).

    3. Для определения DTC следите за миганием контрольной лампы ABS.

      УКАЗАНИЕ:
      В случае отсутствия кодов проверьте цепь контактов TC и CG, а также цепь контрольной лампы ABS.
      Неисправный участок
      		См. стр.
      Цепь контактов TC и CG
      		Нажмите здесь
      Цепь контрольной лампы ABS (постоянно включена)
      		Нажмите здесь
      Цепь контрольной лампы ABS (не включается)
      		Нажмите здесь

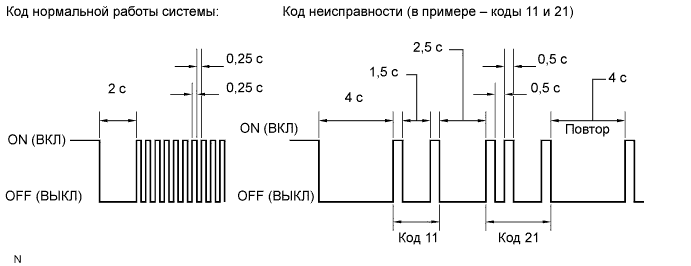

    4. В качестве примера ниже на рисунке показаны диаграммы мигания для кода нормальной работы системы и кодов неисправности 11 и 21.


      COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Управление Тормозами.Антиблокировочная Система Тормозов (Для Моделей Производства Тмс С Двигателем Серии Zr, 4Zz-Fe).Антиблокировочная Система Тормозов (Для Моделей Производства Тмс С Двигателем Серии Zr, 4Zz-Fe) Проверка / Сброс Кодов Dtc

    5. Пояснения к кодам содержатся в таблице кодов (Нажмите здесь).

    6. После завершения проверки разъедините контакты TC и CG разъема DLC3 и выключите дисплей.
      Когда одновременно регистрируется несколько кодов DTC, они отображаются в порядке возрастания.



  2. Сбросьте DTC.



      COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Управление Тормозами.Антиблокировочная Система Тормозов (Для Моделей Производства Тмс С Двигателем Серии Zr, 4Zz-Fe).Антиблокировочная Система Тормозов (Для Моделей Производства Тмс С Двигателем Серии Zr, 4Zz-Fe) Проверка / Сброс Кодов Dtc

    1. С помощью SST соедините контакты TС и CG разъема DLC3.

      SST
      09843-18040

    2. Включите зажигание (IG).



      3. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

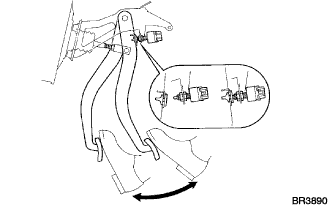

    3. Удалите коды DTC, сохраненные в памяти ЭБУ, нажав педаль тормоза 8 или более раз в течение 5 секунд.

    4. Убедитесь, что контрольная лампа показывает код нормальной работы системы.

    5. Отсоедините SST от контактов разъема DLC3.

      УКАЗАНИЕ:
      При отсоединении провода аккумуляторной батареи или извлечении предохранителя ECU-IG № 1 коды DTC не удаляются.

ОКОНЧАНИЕ ПРОВЕРКИ / СБРОСА КОДОВ DTC

  1. Включите зажигание (IG).

  2. Убедитесь, что контрольная лампа ABS гаснет в течении приблизительно 3 с.
