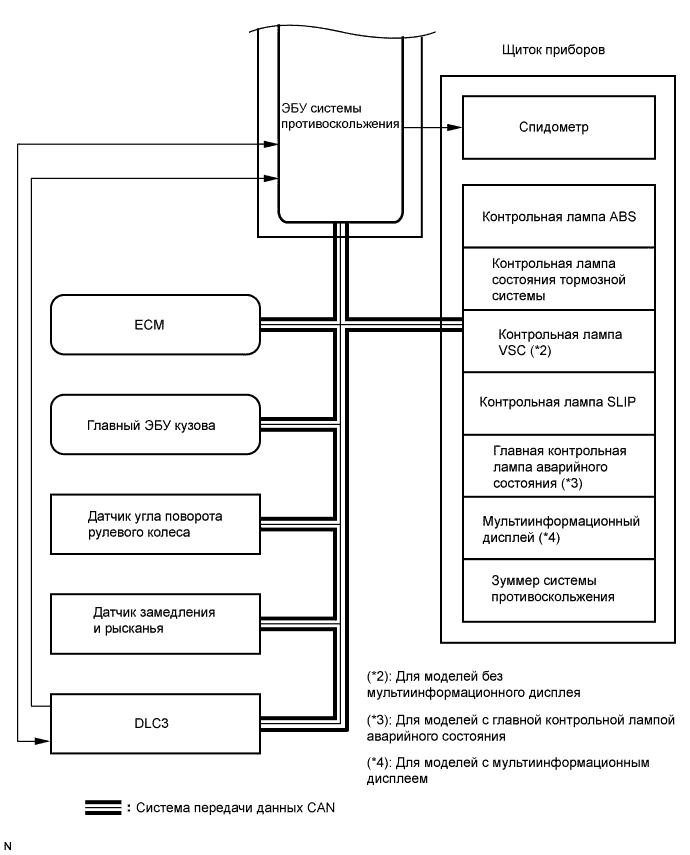

Система Курсовой Устойчивости (Изготовление Tmuk, Tmmt) -- Схема Системы



COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Управление Тормозами.Антиблокировочная Система Тормозов (Для Моделей Производства Тмс С Двигателем Серии Zr, 4Zz-Fe).Система Курсовой Устойчивости (Изготовление Tmuk, Tmmt) Схема Системы


COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Управление Тормозами.Антиблокировочная Система Тормозов (Для Моделей Производства Тмс С Двигателем Серии Zr, 4Zz-Fe).Система Курсовой Устойчивости (Изготовление Tmuk, Tmmt) Схема Системы


Передающий ЭБУ (передатчик)
Принимающий ЭБУ
Сигналы
Метод передачи данных
ЭБУ системы противоскольжения
Датчик угла поворота рулевого колеса
Сигнал запроса для датчика угла поворота рулевого колеса
Система передачи данных CAN
ЭБУ системы противоскольжения
Датчик замедления и рысканья
Сигнал запроса об ускорении и рыскании
Система передачи данных CAN
ЭБУ системы противоскольжения
ECM
  1. Сигнал частоты вращения колеса
  2. Сигнал данных VSC
Система передачи данных CAN
ECM
ЭБУ системы противоскольжения
  1. Сигнал положения рычага переключения передач
  2. Сигнал положения дроссельной заслонки
  3. Сигнал частоты вращения коленчатого вала двигателя
  4. Сигнал температуры воздуха на впуске
  5. Сигнал запроса о крутящем моменте двигателя
  6. Сигнал положения педали акселератора
Система передачи данных CAN
Главный ЭБУ кузова
ЭБУ системы противоскольжения
Сигнал выключателя стояночного тормоза
Система передачи данных CAN
ЭБУ системы противоскольжения
Щиток приборов
  1. Сигнал контрольной лампы ABS
  2. Сигнал контрольной лампы состояния тормозной системы
  3. Сигнал контрольной лампы VSC (*1)
  4. Сигнал контрольной лампы SLIP
  5. Сигнал главной контрольной лампы аварийного состояния (*2)
  6. Сигнал мультиинформационного дисплея (*3)
  7. Сигнал зуммера системы противоскольжения
  8. Сигнал частоты вращения колеса
Система передачи данных CAN
(*1): Для моделей без мультиинформационного дисплея
(*2): Для моделей с главной контрольной лампой аварийного состояния
(*3): Для моделей с мультиинформационным дисплеем
