DTC P0351 Цепь низкого/высокого напряжения катушки зажигания "A" |
DTC P0352 Цепь низкого/высокого напряжения катушки зажигания "B" |
DTC P0353 Цепь низкого/высокого напряжения катушки зажигания "C" |
DTC P0354 Цепь низкого/высокого напряжения катушки зажигания "D" |
ОПИСАНИЕ
В данном автомобиле используется система зажигания с индивидуальными катушками (DIS).Система DIS представляет собой 1-цилиндровую систему зажигания, в которой каждый цилиндр зажигается собственной катушкой зажигания и к вторичной обмотке подсоединена 1 свеча зажигания. Высокое напряжение, генерируемое во вторичной обмотке, поступает непосредственно на свечу зажигания. Искра свечи зажигания проходит от центрального электрода к боковому электроду.
ECM определяет угол опережения зажигания и передает сигналы зажигания (IGT) каждому цилиндру. Посредством сигнала IGT блок ECM открывает и закрывает силовой транзистор в усилителе зажигания. Силовой транзистор, в свою очередь, включает и отключает ток в первичной катушке. При отключении тока в первичной катушке во вторичной катушке создается высокое напряжение. Это напряжение подается на свечи зажигания для создания искры внутри цилиндров. Когда ECM обесточивает первичную катушку, усилитель зажигания передает в ECM сигнал подтверждения зажигания (IGF) для каждого из цилиндров.
| № DTC | Условие обнаружения DTC | Неисправный участок |
| P0351 P0352 P0353 P0354 | Во время работы двигателя в ECM не поступает сигнал IGF (логика диагностирования за 1 поездку) |
|

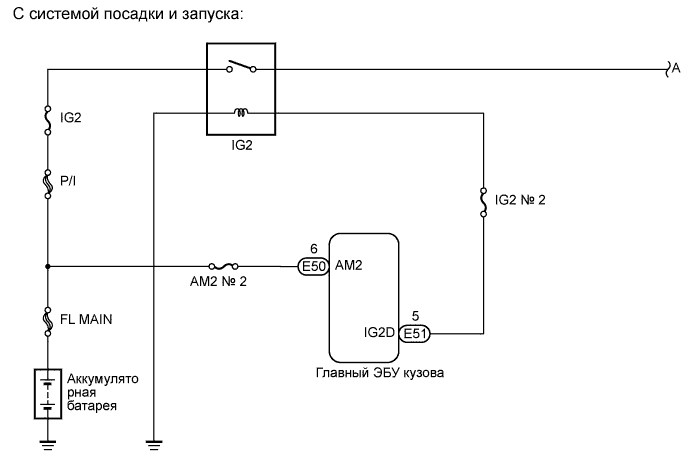

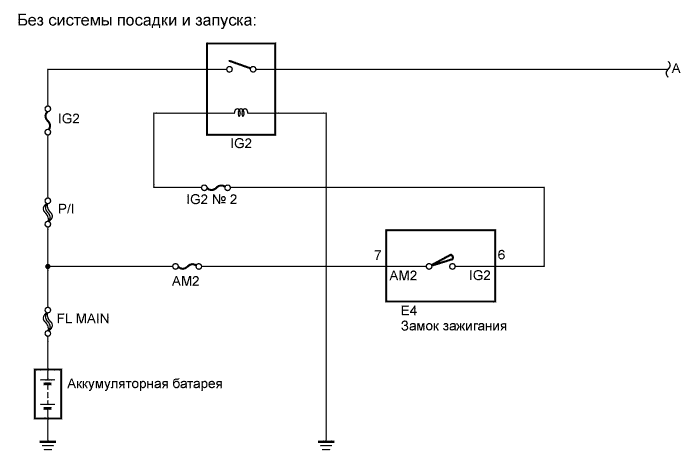

СХЕМА СОЕДИНЕНИЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
- УКАЗАНИЕ:
- Данные DTC указывают на неисправность в цепи низкого напряжения.
- В случае регистрации DTC P0351 проверьте цепь катушки зажигания № 1.
- В случае регистрации DTC P0352 проверьте цепь катушки зажигания № 2.
- В случае регистрации DTC P0353 проверьте цепь катушки зажигания № 3.
- В случае регистрации DTC P0354 проверьте цепь катушки зажигания № 4.
- С помощью портативного диагностического прибора считайте данные фиксированного набора параметров. Одновременно с записью в память кода DTC ECM сохраняет параметры состояния автомобиля и условий езды как данные фиксированного набора параметров. При поиске неисправностей фиксированные параметры позволяют определить, двигался ли автомобиль в момент возникновения неисправности или нет, был ли прогрет двигатель, каким было соотношение воздух-топливо (обедненным или обогащенным) и пр.
| 1.ПРОВЕРЬТЕ, ВЫВОДЯТСЯ ЛИ DTC |
Подсоедините портативный диагностический прибор к DLC3.
Включите зажигание (IG).
Включите портативный диагностический прибор.
Откройте следующие пункты меню: Powertrain / Engine and ECT / DTC.
Считайте коды DTC.
- Результат:
Результат Следующий шаг DTC P0351, P0352, P0353 или P0354 выводится А P0351, P0352, P0353 и/или P0354 выводятся B
|
| ||||
| А | |
| 2.ПРОВЕРЬТЕ, ВОЗОБНОВЛЯЕТСЯ ЛИ ВЫВОД DTC (DTC P0351, P0352, P0353 ИЛИ P0354) |
Подсоедините портативный диагностический прибор к DLC3.
Включите зажигание (IG).
Включите портативный диагностический прибор.
Сбросьте коды DTC (Нажмите здесь).
Неправильный порядок расположения катушек зажигания с усилителями зажигания (между цилиндрами №№ 1-4).
- ПРИМЕЧАНИЕ:
- Не перепутайте разъемы.
Выполните проверку с имитацией условий возникновения неисправности.
Проверьте коды DTC, отображаемые на дисплее портативного диагностического прибора.
- Результат:
Результат Следующий шаг Выводится такой же DTC А Выводится другой код DTC, связанный с катушкой зажигания B
|
| ||||
| А | |
| 3.ПРОВЕРЬТЕ КАТУШКУ ЗАЖИГАНИЯ В СБОРЕ (ИСТОЧНИК ПИТАНИЯ) |
Отсоедините разъемы катушек зажигания.
 |
Включите зажигание (IG).
Измерьте напряжение в соответствии со значениями, приведенными в таблице.
- Номинальное напряжение:
Контакты для подключения диагностического прибора Положение замка зажигания Заданные условия B26-1 (+B) - B26-4 (GND) Зажигание включено (IG) 9-14 В B27-1 (+B) - B27-4 (GND) Зажигание включено (IG) 9-14 В B28-1 (+B) - B28-4 (GND) Зажигание включено (IG) 9-14 В B29-1 (+B) - B29-4 (GND) Зажигание включено (IG) 9-14 В
Подсоедините разъемы катушек зажигания.
|
| ||||
| OK | |
| 4.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (КАТУШКА ЗАЖИГАНИЯ - ЕСМ) |
Отсоедините разъемы катушек зажигания.
 |
Отсоедините разъем ЭБУ.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление (проверьте на обрыв):
Контакты для подключения диагностического прибора Режим Заданные условия B26-2 (IGF) - B31-81 (IGF1) Всегда Менее 1 Ом B27-2 (IGF) - B31-81 (IGF1) Всегда Менее 1 Ом B28-2 (IGF) - B31-81 (IGF1) Всегда Менее 1 Ом B29-2 (IGF) - B31-81 (IGF1) Всегда Менее 1 Ом
- Номинальное сопротивление (при проверке на короткое замыкание):
Контакты для подключения диагностического прибора Режим Заданные условия B26-2 (IGF) или B31-81 (IGF1) - масса Всегда 10 кОм или более B27-2 (IGF) или B31-81 (IGF1) - масса Всегда 10 кОм или более B28-2 (IGF) или B31-81 (IGF1) - масса Всегда 10 кОм или более B29-2 (IGF) или B31-81 (IGF1) - масса Всегда 10 кОм или более
Подсоедините разъем ECM.
Подсоедините разъемы катушек зажигания.
|
| ||||
| OK | |
| 5.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (КАТУШКА ЗАЖИГАНИЯ - ЕСМ) |
Отсоедините разъемы катушек зажигания.
 |
Отсоедините разъем ЭБУ.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление (проверьте на обрыв):
Контакты для подключения диагностического прибора Режим Заданные условия B26-3 (IGT1) - B31-85 (IGT1) Всегда Менее 1 Ом B27-3 (IGT2) - B31-84 (IGT2) Всегда Менее 1 Ом B28-3 (IGT3) - B31-83 (IGT3) Всегда Менее 1 Ом B29-3 (IGT4) - B31-82 (IGT4) Всегда Менее 1 Ом
- Номинальное сопротивление (при проверке на короткое замыкание):
Контакты для подключения диагностического прибора Режим Заданные условия B26-3 (IGT1) или B31-85 (IGT1) - масса Всегда 10 кОм или более B27-3 (IGT2) или B31-84 (IGT2) - масса Всегда 10 кОм или более B28-3 (IGT3) или B31-83 (IGT3) - масса Всегда 10 кОм или более B29-3 (IGT4) или B31-82 (IGT4) - масса Всегда 10 кОм или более
Подсоедините разъем ECM.
Подсоедините разъемы катушек зажигания.
|
| ||||
| OK | ||
| ||
| 6.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (КАТУШКА ЗАЖИГАНИЯ - МАССА) |
Отсоедините разъемы катушек зажигания.
 |
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление (проверьте на обрыв):
Контакты для подключения диагностического прибора Режим Заданные условия B26-4 (GND) - масса Всегда Менее 1 Ом B27-4 (GND) - масса Всегда Менее 1 Ом B28-4 (GND) - масса Всегда Менее 1 Ом B29-4 (GND) - масса Всегда Менее 1 Ом
Подсоедините разъем катушки зажигания.
|
| ||||
| OK | |
| 7.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (КАТУШКА ЗАЖИГАНИЯ В СБОРЕ - ИНТЕГРИРОВАННОЕ РЕЛЕ (РЕЛЕ IG2)) |
Отсоедините разъемы катушек зажигания.
 |
Извлеките интегрированное реле из блока реле моторного отсека.
Отсоедините разъем интегрированного реле.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление (проверьте на обрыв):
Контакты для подключения диагностического прибора Режим Заданные условия B26-1 (+B) - 1A-4 Всегда Менее 1 Ом B27-1 (+B) - 1A-4 Всегда Менее 1 Ом B28-1 (+B) - 1A-4 Всегда Менее 1 Ом B29-1 (+B) - 1A-4 Всегда Менее 1 Ом
- Номинальное сопротивление (при проверке на короткое замыкание):
Контакты для подключения диагностического прибора Режим Заданные условия B26-1 (+B) или 1A-4 - масса Всегда 10 кОм или более B27-1 (+B) или 1A-4 - масса Всегда 10 кОм или более B28-1 (+B) или 1A-4 - масса Всегда 10 кОм или более B29-1 (+B) или 1A-4 - масса Всегда 10 кОм или более
Подсоедините разъем интегрированного реле.
Установите интегрированное реле на место.
Подсоедините разъем катушки зажигания.
|
| ||||
| OK | ||
| ||
