Дополнительная Система (Пассивной) Безопасности. Система Подушек Безопасности Схема Системы

Система Безопасности. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

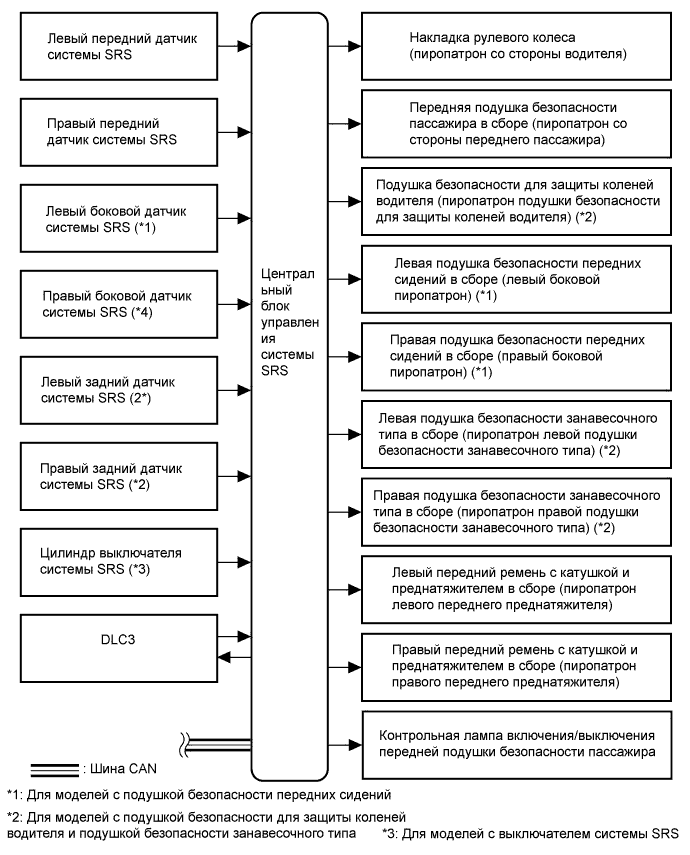

Система Подушек Безопасности -- Схема Системы

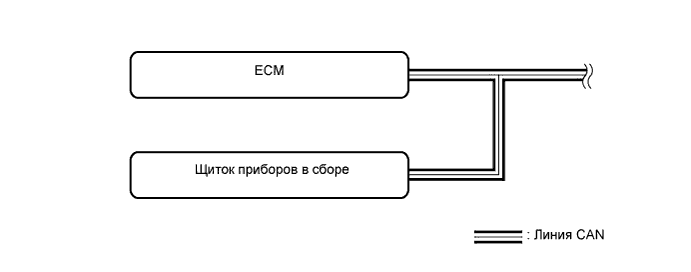

Передающий ЭБУ (передатчик)	Принимающий ЭБУ	Сигналы	Метод передачи данных
Центральный блок управления системы SRS	ECM	Сигнал обнаружения столкновения	CAN
Центральный блок управления системы SRS	Щиток приборов в сборе	Сигнал запроса на включение контрольной лампы аварийного состояния SRS Сигнал запроса на мигание контрольной лампы аварийного состояния SRS Сигнал диагностики (DTC)
Щиток приборов в сборе	Центральный блок управления системы SRS	Сигнал скорости автомобиля Опрашивающий сигнал диагностики датчика
ECM	Центральный блок управления системы SRS	Сигнал частоты вращения коленчатого вала двигателя Данные об угле поворота педали акселератора Сигнал угла поворота педали акселератора Сигнал положения рычага переключения передач Сигнал режима активной диагностики Стоп-сигнал
