Система Подушек Безопасности Проверка / Сброс Кодов Dtc. Corolla ZZE150

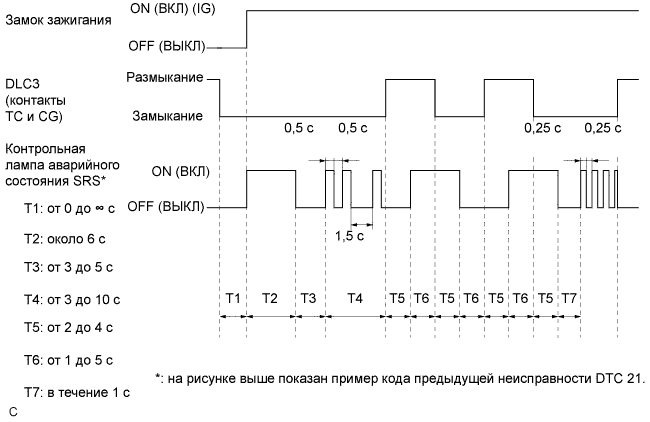

Проверьте коды DTC (коды текущей неисправности).

1. Включите зажигание (IG) и подождите около 60 секунд.

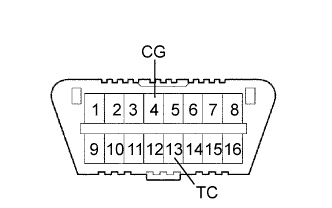

2. С помощью SST соедините контакты TС и CG разъема DLC3.


   SST

   09843-18040


   ПРИМЕЧАНИЕ:

   Во избежание выхода системы из строя обратите особое внимание на выбор соединяемых контактов.

Проверьте коды DTC (коды предыдущей неисправности).

1. С помощью SST соедините контакты TС и CG разъема DLC3.


   SST

   09843-18040


   ПРИМЕЧАНИЕ:

   Во избежание выхода системы из строя обратите особое внимание на выбор соединяемых контактов.

2. Включите зажигание (IG) и подождите около 60 секунд.


Считайте коды DTC.

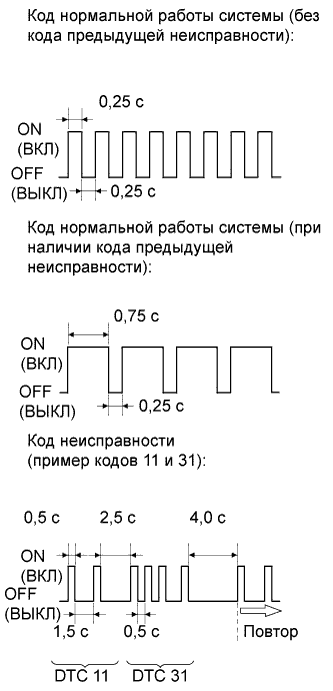

1. Определите характер мигания DTC. В качестве примера, на рисунке приводятся схемы кода нормальной работы системы и кодов 11 и 31.


   1. Индикация кода нормальной работы системы (без кода предыдущей неисправности):
      Лампа мигает с частотой 2 раза в секунду.

   2. Индикация кода нормальной работы системы (с кодом предыдущей неисправности):
      Если код предыдущей неисправности сохраняется в памяти центрального блока управления системы SRS, лампа мигает с частотой один раз в секунду.

   3. Индикация кода неисправности
      Первое мигание соответствует первому коду DTC. Второй раз лампа мигает через 1,5 с.

   При выводе более одного кода они разделяются паузами продолжительностью 2,5 с. Когда все коды будут выведены, следует пауза продолжительностью 4,0 с, а затем коды повторяются.


   УКАЗАНИЕ:

   1. При наличии двух или большего числа кодов неисправности индикация начинается с кода с наименьшим номером.

   2. Если коды DTC указываются при незамкнутных контактах, перейдите к разделу "Цепь контактов TC и CG" (Нажмите здесь).


Сбросьте коды DTC.

1. При повороте замка зажигания в положение OFF (ВЫКЛ) коды DTC сбрасываются.


   УКАЗАНИЕ:

   В зависимости от кода DTC, он может не сброситься при выключении зажигания. В этом случае переходите к следующему шагу.

2. С помощью SST соедините контакты TC и CG на DLC3, а затем включите зажигание (IG).


   SST

   09843-18040


3. Через 3-10 с после выдачи кодов DTC отсоедините контакт TC от DLC3 и проверьте, чтобы через 3 секунды загорелась контрольная лампа аварийного состояния SRS.


4. Через 2-4 с после включения контрольной лампы аварийного состояния SRS соедините контакты TC и CG на DLC3.


5. Через 2-4 с после соединения контактов TC и CG на DLC3 контрольная лампа аварийного состояния SRS должна погаснуть. Затем через 2-4 с после выключения контрольной лампы аварийного состояния SRS отсоедините контакт TC.


6. Через 2-4 с после отсоединения контакта TC контрольная лампа аварийного состояния SRS снова загорается. Затем через 2-4 с после включения контрольной лампы аварийного состояния SRS отсоедините контакт TC разъема DLC3.






7. Через 2-4 с после соединения контактов TC и CG на DLC3 контрольная лампа аварийного состояния SRS должна погаснуть. Также убедитесь, что через 1 секунду после выключения контрольной лампы аварийного состояния SRS появляется код нормальной работы.
   Если коды неисправностей DTC не сброшены, повторяйте рассмотренную выше процедуру до сброса всех кодов.







Проверьте DTC.

1. Подсоедините портативный диагностический прибор к DLC3.


2. Включите зажигание (IG).


3. Следуя подсказкам на экране диагностического прибора, проверьте коды неисправностей DTC.


   УКАЗАНИЕ:

   Более подробная информация приведена в руководстве по эксплуатации портативного диагностического прибора.

Сбросьте коды DTC.

1. Подсоедините портативный диагностический прибор к DLC3.


2. Включите зажигание (IG).


3. Следуя подсказкам на экране диагностического прибора, сбросьте коды неисправностей DTC.


   УКАЗАНИЕ:

   Более подробная информация приведена в руководстве по эксплуатации портативного диагностического прибора.
