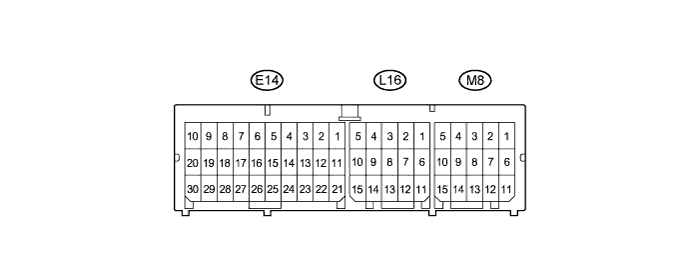

Контакт №
| Обозначение контакта
| Destination
|
E14-3
| P-
| Передняя подушка безопасности пассажира (пиропатрон со стороны переднего пассажира)
|
E14-4
| P+
| Передняя подушка безопасности пассажира (пиропатрон со стороны переднего пассажира)
|
E14-5
| D+
| Накладка рулевого колеса (пиропатрон со стороны водителя)
|
E14-6
| D-
| Накладка рулевого колеса (пиропатрон со стороны водителя)
|
E14-9 (*2)
| DK+
| Подушка безопасности для защиты коленей водителя (пиропатрон подушки безопасности для защиты коленей водителя)
|
E14-10 (*2)
| DK-
| Подушка безопасности для защиты коленей водителя (пиропатрон подушки безопасности для защиты коленей водителя)
|
E14-11 (*3)
| MSW+
| Цилиндр выключателя системы SRS
|
E14-12 (*3)
| MSW-
| Цилиндр выключателя системы SRS
|
E14-13
| CANH
| Линия передачи данных CAN
|
E14-16
| SIL
| DLC3
|
E14-17 (*3)
| P-AB
| Панель управления системой кондиционирования в сборе (контрольная лампа включения/выключения передней подушки безопасности пассажира) (*4)
|
Сигнальная лампа в сборе (контрольная лампа включения/выключения передней подушки безопасности пассажира) (*5)
|
E14-21
| IG2
| Предохранитель IGN
|
E14-22
| CANL
| Линия передачи данных CAN
|
E14-23 (*3)
| PAON
| Панель управления системой кондиционирования в сборе (контрольная лампа включения/выключения передней подушки безопасности пассажира) (*4)
|
Сигнальная лампа в сборе (контрольная лампа включения/выключения передней подушки безопасности пассажира) (*5)
|
E14-25
| E1
| Масса
|
E14-26
| E2
| Масса
|
E14-27
| -SR
| Правый передний датчик системы SRS
|
E14-28
| -SL
| Левый передний датчик системы SRS
|
E14-29
| +SR
| Правый передний датчик системы SRS
|
E14-30
| +SL
| Левый передний датчик системы SRS
|
L16 -1
| PL-
| Левый передний ремень с катушкой и преднатяжителем в сборе (пиропатрон левого переднего преднатяжителя)
|
L16 -2
| PL+
| Левый передний ремень с катушкой и преднатяжителем в сборе (пиропатрон левого переднего преднатяжителя)
|
L16-6 (*2)
| ICL-
| Левая подушка безопасности занавесочного типа в сборе (пиропатрон левой подушки безопасности занавесочного типа)
|
L16-7 (*2)
| ICL+
| Левая подушка безопасности занавесочного типа в сборе (пиропатрон левой подушки безопасности занавесочного типа)
|
L16-8 (*1)
| BBL+
| Левый боковой датчик системы SRS
|
L16-9 (*1)
| SFL+
| Левая подушка безопасности передних сидений в сборе (левый боковой пиропатрон)
|
L16-10 (*1)
| SFL-
| Левая подушка безопасности передних сидений в сборе (левый боковой пиропатрон)
|
L16-13 (*6)
| LSP-
| Заземление левого экрана
|
L16-15 (*1)
| BBL-
| Левый боковой датчик системы SRS
|
M8-4
| PR+
| Правый передний ремень с катушкой и преднатяжителем в сборе (пиропатрон правого переднего преднатяжителя)
|
M8-5
| PR-
| Правый передний ремень с катушкой и преднатяжителем в сборе (пиропатрон правого переднего преднатяжителя)
|
M8-6 (*1)
| SFR-
| Правая подушка безопасности передних сидений в сборе (правый боковой пиропатрон)
|
M8-7 (*1)
| SFR+
| Правая подушка безопасности передних сидений в сборе (правый боковой пиропатрон)
|
M8-8 (*1)
| BBR+
| Правый боковой датчик системы SRS
|
M8-9 (*2)
| ICR+
| Правая подушка безопасности занавесочного типа в сборе (пиропатрон правой подушки безопасности занавесочного типа)
|
M8-10 (*2)
| ICR-
| Правая подушка безопасности занавесочного типа в сборе (пиропатрон правой подушки безопасности занавесочного типа)
|
M8-11 (*1)
| BBR-
| Правый боковой датчик системы SRS
|
