DTC B2282 Ошибка сигнала скорости автомобиля

DTC B2283 Неисправность датчика скорости автомобиля


ОПИСАНИЕ

ЭБУ системы противоскольжения преобразует эти сигналы в 4-импульсные сигналы и передает их в щиток приборов. После преобразования сигнала посредством формирующей схемы в щитке приборов в форму, более близкую к прямоугольной, полученный сигнал передается в главный ЭБУ кузова. Главный ЭБУ кузова определяет скорость движения автомобиля по частоте импульсных сигналов.
Главный ЭБУ кузова и щиток приборов соединены кабелем и по шине CAN. DTC B2282 выводится, если не согласована информация, передаваемая по кабелю и по шине CAN.
УКАЗАНИЕ:
Когда главный ЭБУ кузова заменяется новым, и подсоединяется отрицательный (-) вывод аккумуляторной батареи, источник питания переходит в режим IG-ON. При снятии и последующей установке аккумуляторной батареи восстанавливается режим источника питания, выбранный на момент снятия аккумуляторной батареи.
После замены главного ЭБУ кузова выполните процедуры регистрации для иммобилайзера двигателя.

№ DTC
Условие обнаружения DTC
Неисправный участок
B2282
Не согласована информация, передаваемая по кабелю и по шине CAN между главным ЭБУ кузова и щитком приборов.
  1. Система передачи данных CAN
  2. Система щитка приборов
  3. Главный ЭБУ кузова
  4. Жгут проводов или разъем
B2283
При выполнении одного из следующих условий:
  1. Чрезмерное замедление автомобиля
  2. Скорость автомобиля и частота вращения коленчатого вала двигателя не соответствуют друг другу
  1. Участок регистрации DTC B2282
  2. Щиток приборов
  3. Датчик частоты вращения
  4. ЭБУ системы противоскольжения
  5. Главный ЭБУ кузова
  6. Жгут проводов или разъем

COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Система Запуска 1Zr-Fe.Система Запуска. Dtc B2282 Ошибка Сигнала Скорости Автомобиля

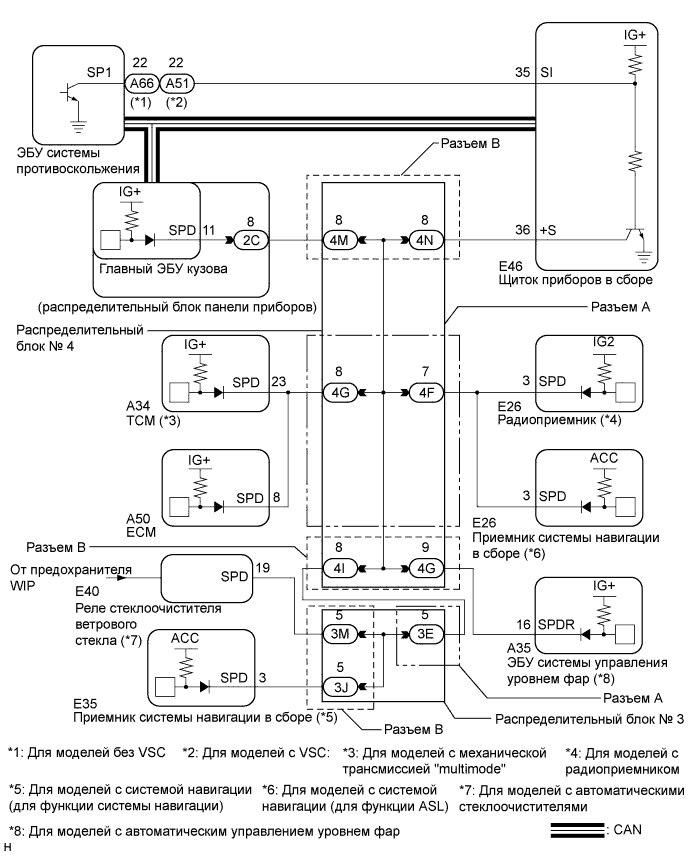

СХЕМА СОЕДИНЕНИЙ


COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Система Запуска 1Zr-Fe.Система Запуска. Dtc B2282 Ошибка Сигнала Скорости Автомобиля

УКАЗАНИЕ:
  1. Напряжение 12 или 5 В формируется каждым ЭБУ, а затем подается на щиток приборов. В транзисторе щитка приборов сигнал преобразуется в импульсный сигнал. Каждый ЭБУ управляет соответствующей системой в соответствии с импульсным сигналом.
  2. При коротком замыкании в ЭБУ ни одна из систем, указанных на блок-схеме, не будет работать должным образом.

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ СИСТЕМУ ПЕРЕДАЧИ ДАННЫХ CAN

  1. Проверьте, не выводятся ли DTC, относящиеся к мультиплексной шине CAN (Нажмите здесь).

    УКАЗАНИЕ:
    В случае вывода кодов DTC, указывающих на неисправность системы передачи данных CAN, сначала выполните проверку для этих DTC.

    Результат:

    Результат
    		Следующий шаг
    DTC для шины CAN не выводится.
    		А
    Выводится DTC для шины CAN
    		B


B
ВЫПОЛНИТЕ РЕМОНТ ЦЕПЕЙ В СООТВЕТСТВИИ С ВЫВЕДЕННЫМИ КОДАМИ DTC
А


2.ПРОВЕРЬТЕ ЩИТОК ПРИБОРОВ

  1. Цепи, передающие сигналы скорости автомобиля в эту систему, проверяются в системе щитка приборов (Нажмите здесь).

  1. Если при проверке щитка приборов встречаются указания, требующие вернуться к проверкам каждой системы, переходите к следующему шагу.


ДАЛЕЕ


3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЩИТОК ПРИБОРОВ – ГЛАВНЫЙ ЭБУ КУЗОВА)


  1. Отсоедините разъем E46 щитка приборов.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Система Запуска 1Zr-Fe.Система Запуска. Dtc B2282 Ошибка Сигнала Скорости Автомобиля

  1. Отсоедините разъем 2C распределительного блока.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    2C-8 (SPD) - E46-36 (+S)
    		Всегда
    		Менее 1 Ом


NG
Перейдите к шагу 4
OK

ЗАМЕНИТЕ ГЛАВНЫЙ ЭБУ КУЗОВА (РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ)

4.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ГЛАВНЫЙ ЭБУ КУЗОВА – РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК № 4)


  1. Отсоедините разъемы 2C и 4M.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Система Запуска 1Zr-Fe.Система Запуска. Dtc B2282 Ошибка Сигнала Скорости Автомобиля

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    2C-8 (SPD) - 4M-8
    		Всегда
    		Менее 1 Ом


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ГЛАВНЫЙ ЭБУ КУЗОВА – РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК № 4)
OK

ЗАМЕНИТЕ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК № 4
