  1. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО (-) ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

  2. ОТРЕГУЛИРУЙТЕ ЗАДНЮЮ ДВЕРЬ

  3. ПОДСОЕДИНИТЕ ОТРИЦАТЕЛЬНЫЙ ВЫВОД АККУМУЛЯТОРНОЙ БАТАРЕИ

  4. ПРОВЕРЬТЕ КОНТРОЛЬНУЮ ЛАМПУ АВАРИЙНОГО СОСТОЯНИЯ SRS

Задняя Дверь (Для Моделей С Кузовом Типа "Хэтчбэк") -- Регулировка


COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Капот Двигателя Двери.Электрическая Система Управления Дверью Багажного Отделения С Помощью Наружной Ручки (Для Моделей С Кузовом Типа
ПРЕДОСТЕРЕЖЕНИЕ:
Перед регулировкой положения двери на автомобилях, оснащенных боковыми подушками безопасности и подушками безопасности занавесочного типа, необходимо отсоединить аккумуляторную батарею. После регулировки убедитесь в исправности контрольной лампы аварийного состояния SRS, боковых подушек безопасности и подушек безопасности занавесочного типа. Затем выполните инициализацию обеих подушек безопасности.
УКАЗАНИЕ:
  1. Порядок выполнения работ для правой и левой сторон одинаков.
  2. Ниже рассмотрен порядок выполнения работ для левой стороны.
  3. Центровочные болты применяются для крепления дверных петель к кузову автомобиля и к двери. Не допускается регулировка положения двери с установленными центровочными болтами. При регулировке замените центровочные болты стандартными (с шайбами).
  4. Если для болта не указан момент затяжки, см. таблицу стандартных болтов (Нажмите здесь).


1. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО (-) ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ
ПРЕДОСТЕРЕЖЕНИЕ:
После отсоединения кабеля подождите 90 секунд, чтобы исключить срабатывание подушки безопасности (Нажмите здесь).

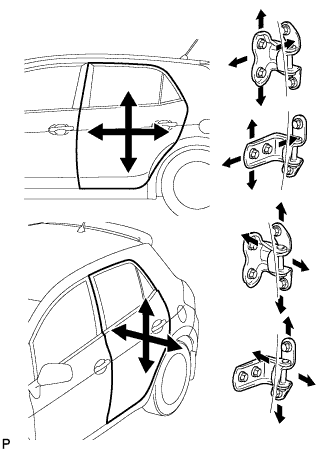

2. ОТРЕГУЛИРУЙТЕ ЗАДНЮЮ ДВЕРЬ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Ослабьте болты крепления петли со стороны кузова и отрегулируйте положение двери.

    SST
    09812-00010

  1. После регулировки затяните болты петли со стороны кузова.

    Момент затяжки:
    26 Н*м{265 кгс*см, 19 фунт-сила-футов}

  1. Ослабьте болты крепления петли со стороны двери и отрегулируйте положение двери.

  1. После регулировки затяните болты петли со стороны двери.

    Момент затяжки:
    26 Н*м{265 кгс*см, 19 фунт-сила-футов}


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Отрегулируйте положение защелки, слегка ослабив с помощью торцевого ключа "TORX" (T40) крепежные винты защелки и подбив ее пластмассовым молотком.

  1. После регулировки затяните винты крепления защелки с помощью торцевого ключа "TORX" (T40).

    Момент затяжки:
    23 Н*м{235 кгс*см, 17 фунт-сила-футов}


3. ПОДСОЕДИНИТЕ ОТРИЦАТЕЛЬНЫЙ ВЫВОД АККУМУЛЯТОРНОЙ БАТАРЕИ


4. ПРОВЕРЬТЕ КОНТРОЛЬНУЮ ЛАМПУ АВАРИЙНОГО СОСТОЯНИЯ SRS
(Нажмите здесь)
