Передняя Дверь (Для 3-Дверных Моделей С Кузовом Типа Хэтчбэк) Регулировка. Corolla ZZE150

Кузов. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Капот Двигателя Двери. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

  2. ОТРЕГУЛИРУЙТЕ ПЕРЕДНЮЮ ДВЕРЬ

  3. ПОДСОЕДИНИТЕ ОТРИЦАТЕЛЬНЫЙ ВЫВОД АККУМУЛЯТОРНОЙ БАТАРЕИ

  4. ПРОВЕРЬТЕ КОНТРОЛЬНУЮ ЛАМПУ АВАРИЙНОГО СОСТОЯНИЯ SRS

Передняя Дверь (Для 3-Дверных Моделей С Кузовом Типа "Хэтчбэк") -- Регулировка


COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Капот Двигателя Двери.Электрическая Система Управления Дверью Багажного Отделения С Помощью Наружной Ручки (Для Моделей С Кузовом Типа
ПРЕДОСТЕРЕЖЕНИЕ:
Перед регулировкой положения двери на автомобилях, оснащенных боковыми подушками безопасности и подушками безопасности занавесочного типа, необходимо отсоединить аккумуляторную батарею. После регулировки убедитесь в исправности контрольной лампы аварийного состояния SRS, боковых подушек безопасности и подушек безопасности занавесочного типа. Затем выполните инициализацию обеих подушек безопасности.
УКАЗАНИЕ:
  1. Порядок выполнения работ для правой и левой сторон одинаков.
  2. Ниже рассмотрен порядок выполнения работ для левой стороны.
  3. Центровочные болты применяются для крепления дверных петель к кузову автомобиля и к двери. Не допускается регулировка положения двери с установленными центровочными болтами. При регулировке замените центровочные болты стандартными (с шайбами).
  4. Если для болта не указан момент затяжки, см. таблицу стандартных болтов (Нажмите здесь).


1. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ
ПРЕДОСТЕРЕЖЕНИЕ:
После отсоединения кабеля подождите 90 секунд, чтобы исключить срабатывание подушки безопасности (Нажмите здесь).


2. ОТРЕГУЛИРУЙТЕ ПЕРЕДНЮЮ ДВЕРЬ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

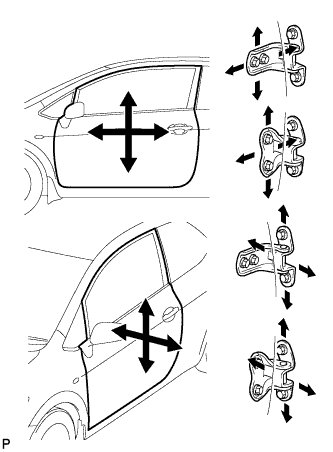

  1. С помощью SST ослабьте болты крепления петли со стороны кузова и отрегулируйте положение двери.

    SST
    09812-00010

  1. После регулировки затяните болты петли со стороны кузова.

    Момент затяжки:
    26 Н*м{265 кгс*см, 19 фунт-сила-футов}

  1. Ослабьте болты крепления петли со стороны двери и отрегулируйте положение двери.

  1. После регулировки затяните болты петли со стороны двери.

    Момент затяжки:
    26 Н*м{265 кгс*см, 19 фунт-сила-футов}


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

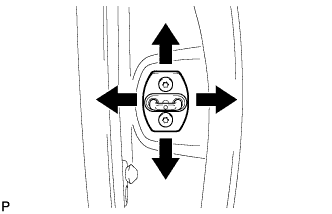

  1. Отрегулируйте положение защелки, слегка ослабив с помощью торцевого ключа "TORX" (T40) крепежные винты защелки и подбив ее пластмассовым молотком.

  1. После регулировки затяните винты крепления защелки с помощью торцевого ключа "TORX" (T40).

    Момент затяжки:
    23 Н*м{235 кгс*см, 17 фунт-сила-футов}


3. ПОДСОЕДИНИТЕ ОТРИЦАТЕЛЬНЫЙ ВЫВОД АККУМУЛЯТОРНОЙ БАТАРЕИ


4. ПРОВЕРЬТЕ КОНТРОЛЬНУЮ ЛАМПУ АВАРИЙНОГО СОСТОЯНИЯ SRS
(Нажмите здесь)
