Капот (Для Моделей С Кузовом Типа "Хэтчбэк") -- Регулировка


COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Капот Двигателя Двери.Электрическая Система Управления Дверью Багажного Отделения С Помощью Наружной Ручки (Для Моделей С Кузовом Типа
УКАЗАНИЕ:

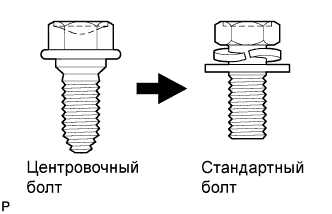

  1. Центровочные болты применяются для крепления петель капота и замка капота. Не допускается регулировка положения капота и замка капота с установленными центровочными болтами. При регулировке замените центровочные болты стандартными (с шайбами).
  2. Если для болта не указан момент затяжки, см. таблицу стандартных болтов (Нажмите здесь).


1. СНИМИТЕ ВЕРХНИЙ ВОЗДУШНЫЙ ОТРАЖАТЕЛЬ РАДИАТОРА (для моделей с крышкой радиатора)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Снимите 6 фиксаторов и верхний воздушный отражатель радиатора.



2. ОТСОЕДИНИТЕ КРОНШТЕЙН ХОМУТА ШЛАНГА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ № 1


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

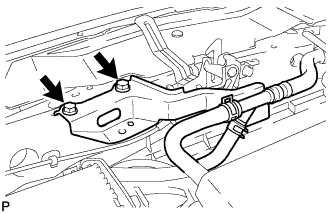

  1. Выверните 2 болта и снимите кронштейн хомута шланга охлаждающей жидкости № 1 с верхнего кронштейна радиатора.



3. ОТРЕГУЛИРУЙТЕ КАПОТ В СБОРЕ (для моделей производства ТМС)

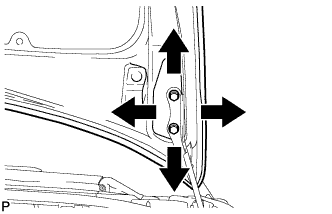

  1. Отрегулируйте капот по горизонтали и вертикали.



      COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

    1. Ослабьте 4 болта петель капота.

    2. Отрегулируйте зазор между капотом и передним крылом, двигая капот.

    3. После регулировки затяните 4 болта петель.

      Момент затяжки:
      13 Н*м{133 кгс*см, 10 фунт-сила-футов}

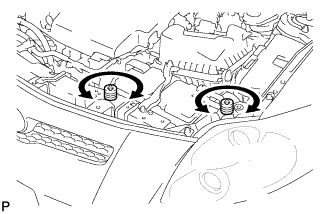

  1. Отрегулируйте высоту передней части капота резиновым амортизатором.



      COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

    1. Отрегулируйте 2 резиновых амортизатора таким образом, чтобы капот и крыло оказались на одном уровне.

      УКАЗАНИЕ:
      Отрегулируйте высоту передней части капота, поворачивая резиновый амортизатор.

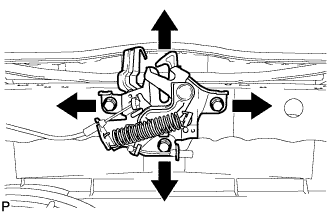

  1. Отрегулируйте замок капота.



      COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

    1. Ослабьте 3 болта.

    2. После регулировки затяните болты.

      Момент затяжки:
      7,5 Н*м{77 кгс*см, 66 фунт-сила-дюймов}

    3. Убедитесь, что защелка свободно входит в замок.



4. ОТРЕГУЛИРУЙТЕ КАПОТ (изготовление TMUK, TMMT)


  1. Отрегулируйте капот по горизонтали и вертикали.



      COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

    1. Ослабьте 4 болта петель капота.

    2. Отрегулируйте зазор между капотом и передним крылом, двигая капот.

    3. После регулировки затяните 4 болта петель.

      Момент затяжки:
      13 Н*м{133 кгс*см, 10 фунт-сила-футов}


  1. Отрегулируйте высоту передней части капота резиновым амортизатором.



      COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

    1. Отрегулируйте 2 резиновых амортизатора таким образом, чтобы капот и крыло оказались на одном уровне.

      УКАЗАНИЕ:
      Отрегулируйте высоту передней части капота, поворачивая резиновый амортизатор.

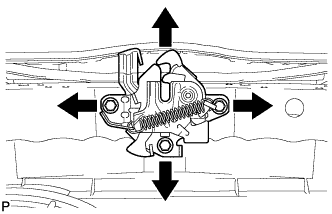

  1. Отрегулируйте замок капота.



      COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

    1. Ослабьте 3 болта.

    2. После регулировки затяните болты.

      Момент затяжки:
      7,5 Н*м{77 кгс*см, 66 фунт-сила-дюймов}

    3. Убедитесь, что защелка свободно входит в замок.



5. УСТАНОВИТЕ КРОНШТЕЙН ХОМУТА ШЛАНГА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ № 1


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Установите кронштейн хомута шланга охлаждающей жидкости № 1 на верхний кронштейн радиатора и закрепите его 2 болтами.

    Момент затяжки:
    5,0 Н*м{51 кгс*см, 44 фунт-сила-дюймов}


6. УСТАНОВИТЕ ВЕРХНИЙ ВОЗДУШНЫЙ ОТРАЖАТЕЛЬ РАДИАТОРА (для моделей с крышкой радиатора)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Установите 6 фиксаторов и верхний воздушный отражатель радиатора.
