Балка Заднего Моста Снятие. Corolla ZZE150

Освободите 3 захвата и фиксатор и снимите левую нижнюю отделочную накладку панели приборов.

Освободите 3 захвата и фиксатор и снимите правую нижнюю отделочную накладку панели приборов.

Снимите рукоятку рычага переключения передач в сборе.

1. Для моделей с механической трансмиссией: (Нажмите здесь)

2. Для моделей с механической трансмиссией "multimode": (Нажмите здесь)

3. Для моделей с автоматической трансмиссией: (Нажмите здесь)


Снимите центральную облицовку панели управления в сборе.

1. Для моделей с механической трансмиссией: (Нажмите здесь)

2. Для моделей с механической трансмиссией "multimode": (Нажмите здесь)

3. Для моделей с автоматической трансмиссией: (Нажмите здесь)


С помощью отвертки расцепите 8 фиксаторов и снимите верхнюю панель консоли.

УКАЗАНИЕ:

Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

С помощью отвертки расцепите 2 фиксатора.

УКАЗАНИЕ:

Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

Освободите 2 фиксатора.

Отсоедините разъем и снимите крышку вещевого ящика в облицовке туннеля пола.

Снимите коврик вещевого ящика в облицовке туннеля пола.

Снимите коврик вещевого ящика в облицовке туннеля пола.

Выверните 4 болта и 2 винта.

Расцепите 4 захвата и снимите вещевой ящик в облицовке туннеля пола в сборе.

Выверните 4 болта и 2 винта.

Расцепите 4 захвата и снимите вещевой ящик в облицовке туннеля пола в сборе.

Полностью отпустите рычаг стояночного тормоза.

Ослабьте контргайку и регулировочную гайку, чтобы полностью отпустить трос привода стояночного тормоза.

Remove the nut, grommet and 2 bolts, then remove the rear floor side member cover LH.

Remove the nut, grommet and 2 bolts, then remove the rear floor side member cover LH.

Remove the nut, grommet and 2 bolts, then remove the rear floor side member cover RH.

Remove the nut, grommet and 2 bolts, then remove the rear floor side member cover RH.

Отсоедините разъем и расцепите зажим.

Выверните 3 болта и снимите задний датчик высоты подвески в сборе.

Выверните 4 болта и снимите фиксатор и скобу бокового защитного бруса заднего пола в сборе.

С помощью отвертки отсоедините разъем от заднего датчика частоты вращения.

ПРИМЕЧАНИЕ:

Будьте осторожны, чтобы не повредить задний датчик частоты вращения.

Отверните гайку и отсоедините 2 зажима и кабель датчика системы противоскольжения.

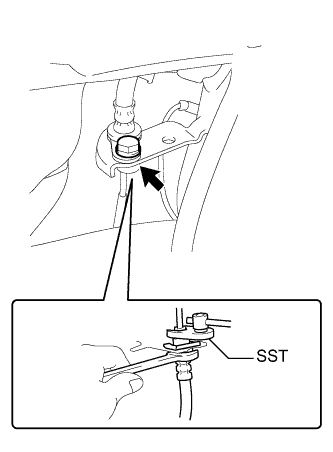

Отсоедините трубопровод тормозной системы с помощью SST, удерживая левый задний гибкий шланг ключом.

SST

09023-00101

ПРИМЕЧАНИЕ:

1. Не допускайте изгиба и повреждения трубопровода тормозной системы.

2. Не допускайте попадания в трубопровод тормозной системы со стороны соединений посторонних веществ, например, грязи или пыли.


Выверните болт и отсоедините левый задний гибкий шланг.

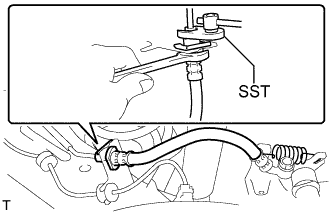

Отсоедините трубопровод тормозной системы с помощью SST, удерживая правый задний гибкий шланг ключом.

SST

09023-00101

ПРИМЕЧАНИЕ:

1. Не допускайте изгиба и повреждения трубопровода тормозной системы.

2. Не допускайте попадания в трубопровод тормозной системы со стороны соединений посторонних веществ, например, грязи или пыли.


Снимите фиксатор и отсоедините правый задний гибкий шланг.

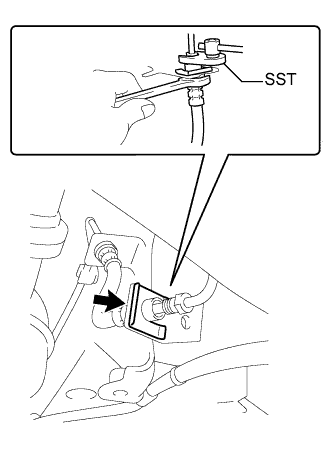

Снимите трубопровод тормозной системы с помощью SST, удерживая гибкий шланг заднего тормоза гаечным ключом.

SST

09023-00101

ПРИМЕЧАНИЕ:

1. Не допускайте изгиба и повреждения трубопровода тормозной системы.

2. Не допускайте попадания в трубопровод тормозной системы со стороны соединений посторонних веществ, например, грязи или пыли.


Снимите фиксатор и отсоедините гибкий шланг заднего тормоза.

Отверните гайку и снимите задний трубопровод тормозной системы № 4 с балки заднего моста в сборе.

Выверните болт.

Отсоедините трос привода стояночного тормоза № 3 в сборе от рычага цилиндра заднего дискового тормоза.

По всей длине вставьте накидной ключ (14 мм) в фиксатор троса привода стояночного тормоза № 3 в сборе, как показано на рисунке, чтобы освободить захваты фиксатора, и отсоедините трос привода стояночного тормоза № 3 в сборе от левого тормозного цилиндра заднего дискового тормоза в сборе.

Удерживая направляющий палец заднего дискового тормоза, выверните 2 болта и снимите цилиндр заднего дискового тормоза в сборе.

Выверните 2 болта и снимите колесный тормозной цилиндр заднего дискового тормоза в сборе.

Снимите 2 тормозных колодки дискового тормоза с левой тормозной скобы дискового тормоза (Нажмите здесь).

Снимите 2 тормозных колодки дискового тормоза с правой тормозной скобы дискового тормоза.

УКАЗАНИЕ:

Порядок выполнения работ такой же, как для левой стороны.

Снимите 2 тормозных колодки дискового тормоза с левой тормозной скобы дискового тормоза (Нажмите здесь).

Снимите 2 тормозных колодки дискового тормоза с правой тормозной скобы дискового тормоза.

УКАЗАНИЕ:

Порядок выполнения работ такой же, как для левой стороны.

Выверните 2 болта и снимите тормозную скобу заднего дискового тормоза с балки моста.

Выверните 2 болта и снимите тормозную скобу заднего дискового тормоза с балки моста.

Снимите задний тормозной диск.

УКАЗАНИЕ:

Нанесите сборочные метки на диск и ступицу колеса.

Выверните 4 болта и снимите ступицу и подшипник задней полуоси в сборе.

Ослабьте 2 болта балки заднего моста в сборе.

ПРИМЕЧАНИЕ:

Не выворачивайте болты.

Поддомкратьте балку заднего моста в сборе, используя домкрат и деревянный брусок.

ПРИМЕЧАНИЕ:

Не поднимайте балку заднего моста в сборе чрезмерно.

УКАЗАНИЕ:

Поддомкрачивайте левый задний амортизатор в сборе в том месте, где он сжимается примерно на 20-30 мм (0,78-1,18 дюйма).

Выверните болт, удерживая гайку, и отсоедините левый задний амортизатор.

ПРИМЕЧАНИЕ:

Не поворачивайте гайку.

Медленно опустите домкрат и снимите заднюю цилиндрическую винтовую пружину.

ПРИМЕЧАНИЕ:

1. В случае повторного использования задней цилиндрической винтовой пружины убедитесь в том, что идентификационная метка располагается, как показано на рисунке.

2. Если идентификационная метка стерта, нанесите краской новую метку в показанном на рисунке месте.

3. При смещении балки заднего моста в сборе за пределы полного обратного хода необходимо, чтобы балка не находилась в смещенном положении дольше 10 мин.


УКАЗАНИЕ:

Проверку идентификационной метки с правой стороны следует проводить в том же порядке, что и с левой стороны.

Выверните 2 болта и снимите балку заднего моста в сборе.

Нанесите метку на балку заднего моста в сборе напротив метки-стрелки на левой опорной втулке кулака задней подвески (если балка заднего моста в сборе будет использоваться повторно).

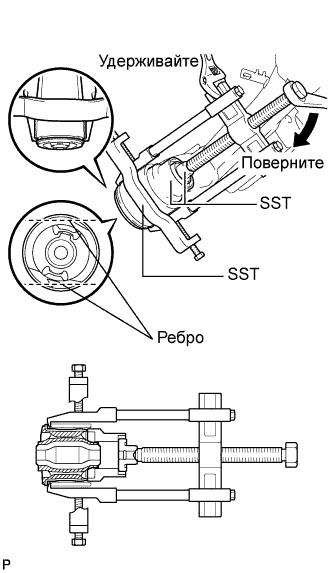

С помощью молотка и зубила загните 2 ребра втулки.

ПРИМЕЧАНИЕ:

При снятии втулки будьте внимательны, чтобы не стереть метку балке заднего моста в сборе.

С помощью SST извлеките втулку из балки заднего моста в сборе.

SST

09631-22070
09710-26011(09710-05061)
09950-40011(09951-04020,09952-04010,09953-04030,09954-04020,09955-04051,09957-04010,09958-04011)
