  1. ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ ОТОПИТЕЛЕМ (ПЕРЕКЛЮЧАТЕЛЬ ВЕНТИЛЯТОРА)

  1. ПРОВЕРЬТЕ ГЛАВНЫЙ ЭБУ КУЗОВА (РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ)

Система Обогревателей Стекол (Для Моделей С Кондиционером С Ручным Управлением) -- Контакты Эбу

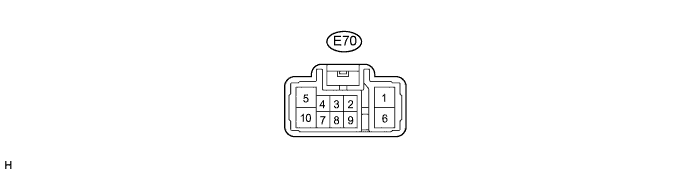

ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ ОТОПИТЕЛЕМ (ПЕРЕКЛЮЧАТЕЛЬ ВЕНТИЛЯТОРА)

COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Ветровое Стекло Оконные Стекла.Система Управления Электрическими Стеклоподъемниками.Система Обогревателей Стекол (Для Моделей С Кондиционером С Ручным Управлением) Контакты Эбу

  1. Измерьте напряжение и сопротивление в соответствии со значениями, приведенными в таблице.

    Номинальное напряжение:

    Контакты для подключения диагностического прибора
    		Цвет проводки
    		Описание контактов
    		Режим
    		Заданные условия
    E70-2 (RDEF) - E70-5 (E)
    		B - W-B
    		Сигнал обогревателя заднего стекла
    		Зажигание включено (IG), выключатель обогревателя заднего окна в положении OFF (ВЫКЛ)
    		11-14 В
    Зажигание включено (IG), выключатель обогревателя заднего стекла в положении ON (ВКЛ)
    		Менее 1 В
    E70-3 (IG+) - E70-5 (E)
    		Y - W-B
    		Источник питания (IG)
    		Зажигание включено (IG)
    		11-14 В
    Замок зажигания в положении OFF (ВЫКЛ)
    		Менее 1 В

    Номинальное сопротивление:

    Контакты для подключения диагностического прибора
    		Цвет проводки
    		Описание контактов
    		Режим
    		Заданные условия
    E70-5 (E) - масса
    		W-B - масса
    		Масса
    		Всегда
    		Менее 1 Ом
    Если результат проверки не отвечает требованиям, возможна неполадка в жгуте проводов.

ПРОВЕРЬТЕ ГЛАВНЫЙ ЭБУ КУЗОВА (РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ)

COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Ветровое Стекло Оконные Стекла.Система Управления Электрическими Стеклоподъемниками.Система Обогревателей Стекол (Для Моделей С Кондиционером С Ручным Управлением) Контакты Эбу

  1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

    Номинальное напряжение:

    Контакты для подключения диагностического прибора
    		Цвет проводки
    		Описание контактов
    		Режим
    		Заданные условия
    2G-1 - масса
    		W - масса
    		Источник питания
    		Всегда
    		11-14 В
    2Q-12 - масса
    		B - масса
    		Управляющий сигнал реле DEF
    		Зажигание включено (IG), выключатель обогревателя заднего окна в положении OFF (ВЫКЛ)
    		11-14 В
    Зажигание включено (IG), выключатель обогревателя заднего стекла в положении ON (ВКЛ)
    		Менее 1 В
    2F-2 - масса
    		B - масса
    		Управляющий сигнал нити обогревателя стекла
    		Зажигание включено (IG), выключатель обогревателя заднего окна в положении OFF (ВЫКЛ)
    		Менее 1 В
    Зажигание включено (IG), выключатель обогревателя заднего стекла в положении ON (ВКЛ)
    		11-14 В
    Если результат проверки не отвечает требованиям, возможно, неисправен жгут проводов или главный ЭБУ кузова (распределительный блок панели приборов).
