СИСТЕМА ПЕРЕДАЧИ ДАННЫХ CAN - Прекращение обмена данными с ECM


ОПИСАНИЕ


Неисправность
Признак
Неисправный участок
Прекращение обмена данными с ECM
  1. На экране "Communication Bus Check" (проверка шин передачи данных) портативного диагностического прибора не отображаются "ENGINE" и "ECT"
  2. Относится к "Режиму прекращения обмена данными с ЕСМ" в "ТАБЛИЦЕ КОМБИНАЦИИ КОДОВ DTC".
  1. Цепь питания ECM
  2. ECM

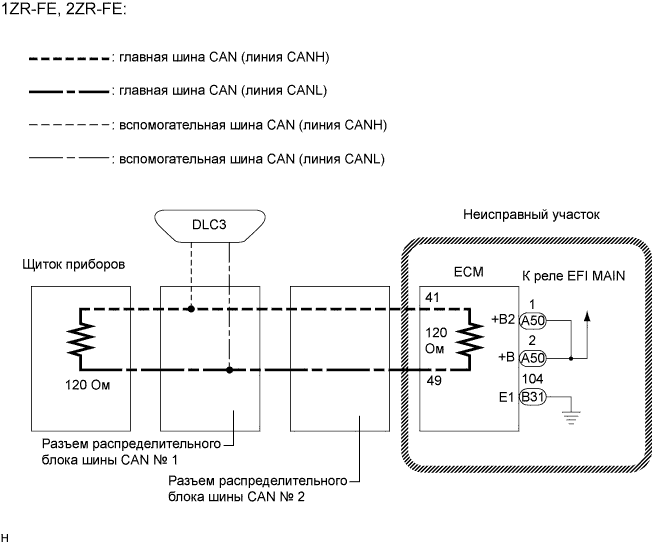

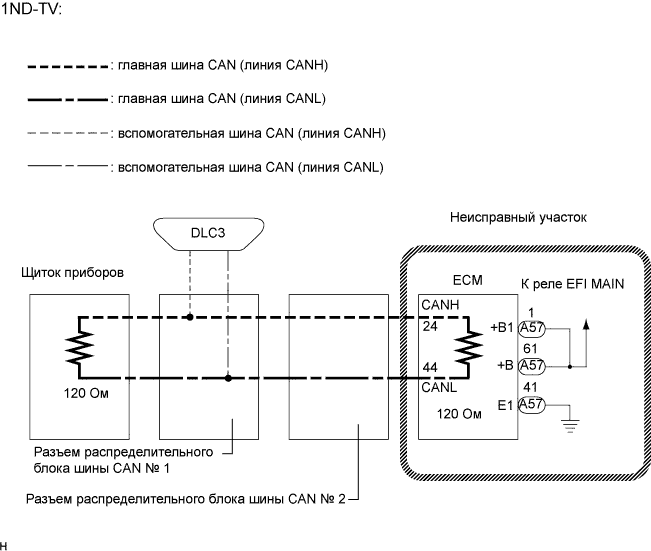

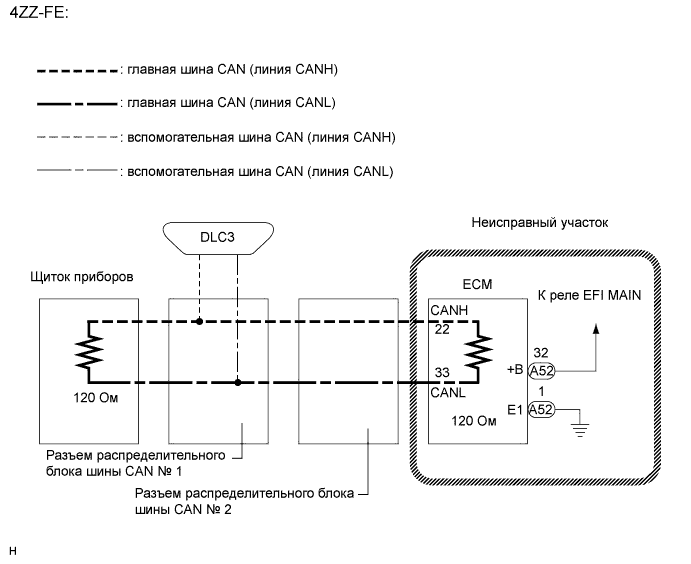

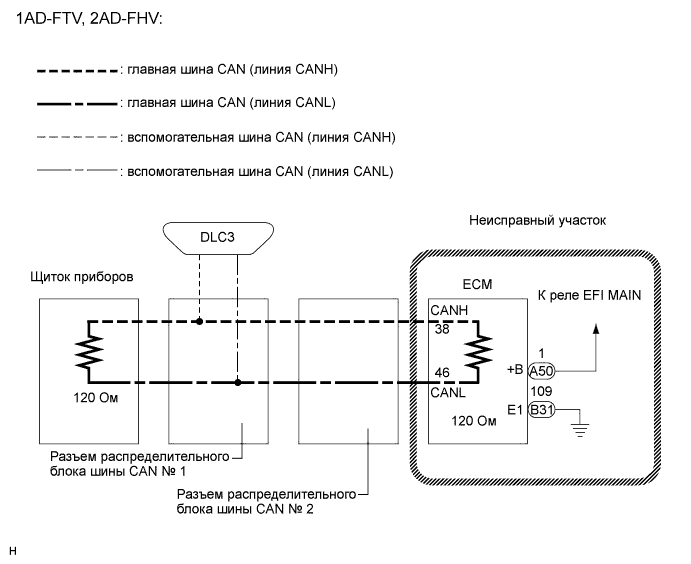

СХЕМА СОЕДИНЕНИЙ


COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Передача Данных Can.Система Передачи Данных Can.Система Передачи Данных Can Прекращение Обмена Данными С Ecm


COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Передача Данных Can.Система Передачи Данных Can.Система Передачи Данных Can Прекращение Обмена Данными С Ecm


COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Передача Данных Can.Система Передачи Данных Can.Система Передачи Данных Can Прекращение Обмена Данными С Ecm


COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Передача Данных Can.Система Передачи Данных Can.Система Передачи Данных Can Прекращение Обмена Данными С Ecm


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРИМЕЧАНИЕ:
  1. Выключите зажигание перед измерением сопротивления главных и вспомогательных шин CAN.
  2. После выключения зажигания убедитесь, что система оповещения о ключе, оставленном в замке зажигания, и система оповещения о невыключенном освещении не активированы.
  3. Перед измерением сопротивления оставьте автомобиль на 1 минуту "как он есть", не трогая замок зажигания, другие переключатели и двери. Если необходимо открыть какую-либо дверь для проверки разъемов, откройте двери и не закрывайте их.
УКАЗАНИЕ:
  1. Управление замком зажигания, какими-либо выключателями или дверями приводит к обмену данными между ЭБУ и датчиками по шине CAN. При осуществлении обмена данными сопротивление изменяется.
  2. Если DTC регистрируется при непродолжительном движении на автомобиле даже после удаления кодов DTC, неисправность может возникать вследствие вибрации автомобиля. В подобных случаях необходимо пошевелить разъемы ЭБУ или жгутов проводов во время проверки, чтобы установить причину неисправности.
1.ПРОВЕРЬТЕ ГЛАВНУЮ ШИНУ CAN №1 НА ОБРЫВ (ГЛАВНАЯ ШИНА ECM)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Передача Данных Can.Система Передачи Данных Can.Система Передачи Данных Can Прекращение Обмена Данными С Ecm

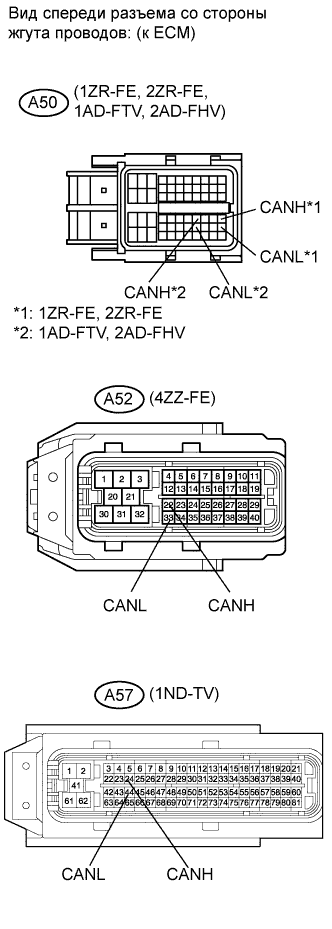

  1. Отсоедините разъемы ECM

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    1ZR-FE, 2ZR-FE:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    A50-41 (CANH) - A50-49 (CANL)
    		Зажигание выключено
    		108-132 Ом
    4ZZ-FE:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    A52-22 (CANH) - A52-33 (CANL)
    		Зажигание выключено
    		108-132 Ом
    1AD-FTV, 2AD-FHV:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    A50-38 (CANH) - A50-46 (CANL)
    		Зажигание выключено
    		108-132 Ом
    1ND-TV:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    A57-24 (CANH) - A57-44 (CANL)
    		Зажигание выключено
    		108-132 Ом
    Результат:
    Результат
    		Следующий шаг
    NG
    		А
    OK (1ZR-FE, 2ZR-FE)
    		B
    OK (4ZZ-FE)
    		C
    OK (1AD-FTV, 2AD-FHV)
    		D
    OK (1ND-TV)
    		E


B
Перейдите к шагу 2

C
Перейдите к шагу 3

D
Перейдите к шагу 4

E
Перейдите к шагу 5
А

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ГЛАВНУЮ ШИНУ CAN №1 ИЛИ РАЗЪЕМ (ГЛАВНАЯ ШИНА ЕСМ)

2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЦЕПЬ ПИТАНИЯ/1ZR-FE, 2ZR-FE)

  1. Проверьте цепь питания ECM (1ZR-FE: Нажмите здесь, 2ZR-FE: Нажмите здесь).

    Результат:
    Результат
    		Следующий шаг
    NG
    		А
    OK (1ZR-FE)
    		B
    OK (2ZR-FE)
    		C


B
ЗАМЕНИТЕ ECM (1ZR-FE) (Нажмите здесь)

C
ЗАМЕНИТЕ ECM (2ZR-FE) (Нажмите здесь)
А

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЦЕПЬ ПИТАНИЯ/4ZZ-FE)

  1. Проверьте цепь питания ECM (4ZZ-FE: Нажмите здесь).



NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

ЗАМЕНИТЕ ECM (4ZZ-FE) (Нажмите здесь)

4.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЦЕПЬ ПИТАНИЯ/1AD-FTV, 2AD-FHV)

  1. Проверьте цепь питания ECM (1AD-FTV: Нажмите здесь, 2AD-FHV: Нажмите здесь).

    Результат:
    Результат
    		Следующий шаг
    NG
    		А
    OK (1AD-FTV)
    		B
    OK (2AD-FHV)
    		C


B
ЗАМЕНИТЕ ECM (1AD-FTV) (Нажмите здесь)

C
ЗАМЕНИТЕ ECM (2AD-FHV) (Нажмите здесь)
А

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

5.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЦЕПЬ ПИТАНИЯ/1ND-TV)

  1. Проверьте цепь питания ECM (1ND-TV, Нажмите здесь)



NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

ЗАМЕНИТЕ ECM (1ND-TV) (Нажмите здесь)
