Передача Данных Can. Система Передачи Данных Can Прекращение Обмена Данными С Датчиком Угла Поворота Рулевого Колеса

Передача Данных Can. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

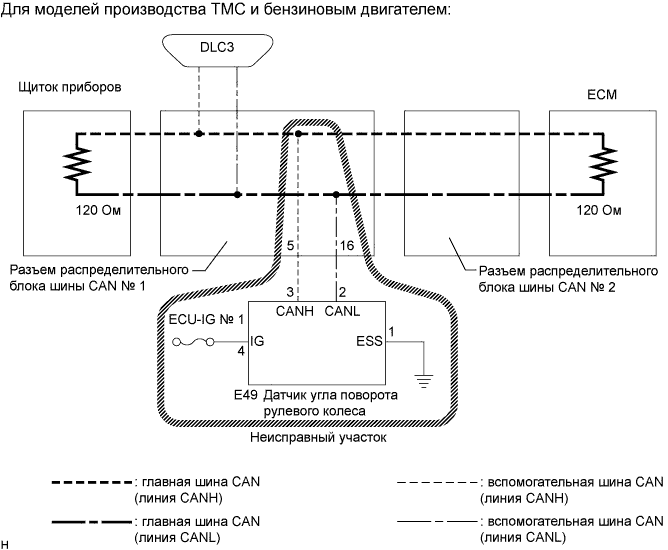

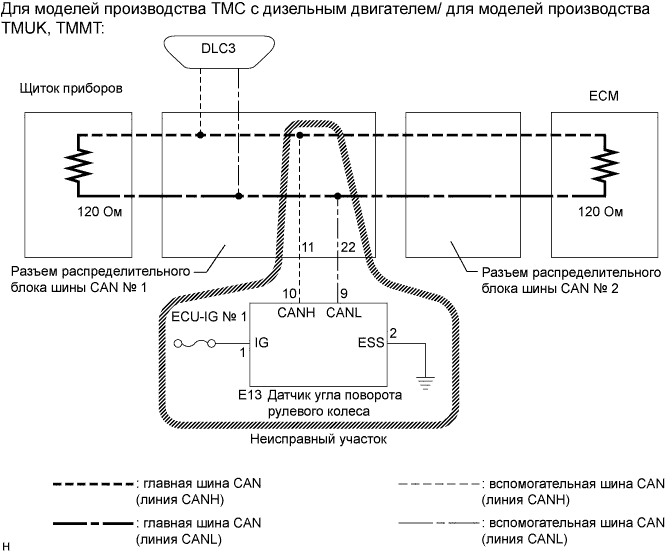

ОПИСАНИЕ

Неисправность	Признак	Неисправный участок
Прекращение обмена данными с датчиком угла поворота рулевого колеса	В окне "Communication Bus Check" (проверка шин связи) портативного диагностического прибора не отображается "Steering Angle Sensor" (датчик угла поворота рулевого колеса) Относится к "Режиму прекращения обмена данными с датчиком угла поворота рулевого колеса" в "ТАБЛИЦЕ КОМБИНАЦИИ КОДОВ DTC"	Цепь питания датчика угла поворота рулевого колеса Вспомогательная шина или разъем датчика угла поворота рулевого колеса Датчик угла поворота рулевого колеса

Выключите зажигание перед измерением сопротивления главных и вспомогательных шин CAN.
После выключения зажигания убедитесь, что система оповещения о ключе, оставленном в замке зажигания, и система оповещения о невыключенном освещении не активированы.
Перед измерением сопротивления оставьте автомобиль на 1 минуту "как он есть", не трогая замок зажигания, другие переключатели и двери. Если необходимо открыть какую-либо дверь для проверки разъемов, откройте двери и не закрывайте их.

Управление замком зажигания, какими-либо выключателями или дверями приводит к обмену данными между ЭБУ и датчиками по шине CAN. При осуществлении обмена данными сопротивление изменяется.
Если DTC регистрируется при непродолжительном движении на автомобиле даже после удаления кодов DTC, неисправность может возникать вследствие вибрации автомобиля. В подобных случаях необходимо пошевелить разъемы ЭБУ или жгутов проводов во время проверки, чтобы установить причину неисправности.

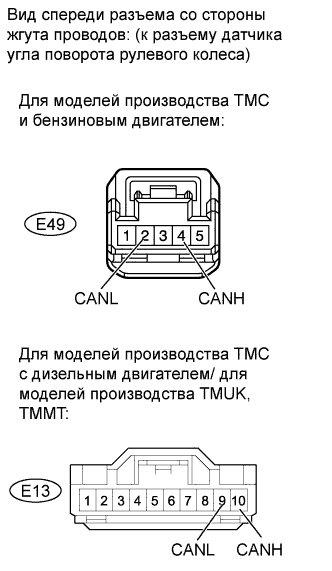

1.ПРОВЕРЬТЕ ШИНУ CAN НА ОБРЫВ (ВСПОМОГАТЕЛЬНАЯ ШИНА ДАТЧИКА УГЛА ПОВОРОТА РУЛЕВОГО КОЛЕСА)

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

Номинальное сопротивление:

Для моделей производства ТMC с бензиновым двигателем:

Контакты для подключения диагностического прибора	Режим	Заданные условия
E49-3 (CANH) - E49-2 (CANL)	Замок зажигания в положении OFF (ВЫКЛ)	54–69 Ом

Для моделей производства ТMC с дизельным двигателем/ для моделей производства TMUK, TMMT:

Контакты для подключения диагностического прибора	Режим	Заданные условия
E13-10 (CANH) - E13-9 (CANL)	Замок зажигания в положении OFF (ВЫКЛ)	54–69 Ом

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN, ПОДСОЕДИНЕННУЮ К ДАТЧИКУ УГЛА ПОВОРОТА РУЛЕВОГО КОЛЕСА

OK

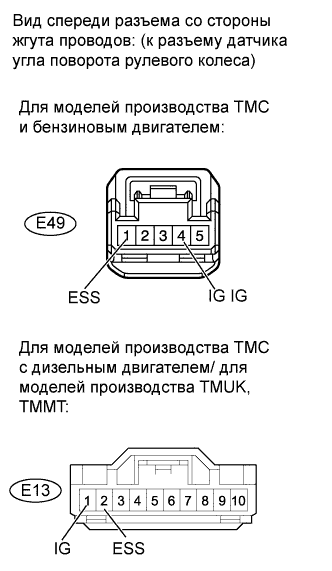

2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (IG, ESS)

Измерьте напряжение в соответствии со значениями, приведенными в таблице.

Номинальное напряжение:

Для моделей производства ТMC с бензиновым двигателем:

Контакты для подключения диагностического прибора	Режим	Заданные условия
E49-4 (IG) - масса	Зажигание включено (IG)	10-14 В

Для моделей производства ТMC с дизельным двигателем/ для моделей производства TMUK, TMMT:

Контакты для подключения диагностического прибора	Режим	Заданные условия
E13-1 (IG) - масса	Зажигание включено (IG)	10-14 В

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

ЗАМЕНИТЕ ДАТЧИК УГЛА ПОВОРОТА РУЛЕВОГО КОЛЕСА (Нажмите здесь)
