Система Передачи Данных Can -- Система Диагностики



ПРОВЕРКА ШИНЫ
УКАЗАНИЕ:
На экране портативного диагностического прибора могут отображаться коды DTC для системы связи каждого ЭБУ.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Передача Данных Can.Система Передачи Данных Can.Система Передачи Данных Can Система Диагностики

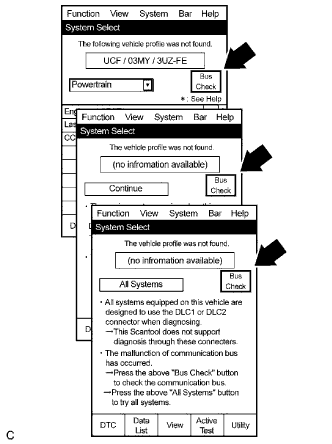

  1. Выберите на экране портативного диагностического прибора "System Select" (выбор системы) режим "Bus Check" (проверка шин).



    2. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  2. В окне "Bus Check" (проверка шин) выберите пункт "Communication Malfunction DTC" (коды DTC сбоев связи), а затем нажмите "Enter" (ввод).



    3. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  3. Выберите систему, для которой необходимо выполнить проверку DTC, и нажмите "Details" (детали).



    4. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

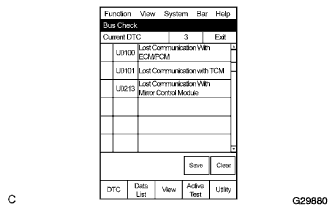

  4. Отображаются коды DTC для системы передачи данных CAN.


ПРОВЕРЬТЕ УСТАНОВЛЕННЫЕ СИСТЕМЫ (ЭБУ И ДАТЧИКИ), ПОДДЕРЖИВАЮЩИЕ СТАНДАРТ ПЕРЕДАЧИ ДАННЫХ CAN

  1. Системы (ЭБУ, датчики), поддерживающие стандарт передачи данных CAN, различаются в зависимости от оборудования, устанавливаемого по заказу. Проверьте, какие системы (ЭБУ, датчики) установлены на автомобиле.

    УКАЗАНИЕ:
    На экране также отображаются блоки ЭБУ и датчики, подключенные к системе передачи данных LIN и местной шине CAN.

    Название ЭБУ/датчика
    		Метод проверки
    ЭБУ системы противоскольжения
    		Устанавливается на всех автомобилях
    Датчик угла поворота рулевого колеса
    		Для моделей с VSC
    Датчик рысканья
    		Для моделей с VSC
    ECM
    		Устанавливается на всех автомобилях
    Центральный блок управления системы SRS
    		Устанавливается на всех автомобилях
    Блок управления системой кондиционирования
    		Устанавливается на всех автомобилях
    Щиток приборов
    		Устанавливается на всех автомобилях
    Главный ЭБУ кузова
    		Устанавливается на всех автомобилях
    ЭБУ сертификации
    		Для моделей с системой посадки и запуска

ТАБЛИЦА КОДОВ DTC, ВЫВОДИМЫХ ЭБУ
УКАЗАНИЕ:
  1. Система передачи данных CAN поддерживает функцию вывода кодов DTC для системы передачи данных CAN посредством ЭБУ с помощью портативного диагностического прибора.
  2. При выводе кодов DTC для системы передачи данных CAN неисправность невозможно установить только посредством кодов DTC. Выполните поиск неисправности в порядке, описанном в разделе "ПРОЦЕДУРА ПОИСКА НЕИСПРАВНОСТЕЙ". (Нажмите здесь)

  1. ECM (1ND-TV и 4ZZ-FE)

    УКАЗАНИЕ:
    1. Обмен данными по кодам DTC осуществляется с применением системы передачи данных CAN.

    № DTC
    		Неисправность
    U0129
    		Нарушение связи с ЭБУ системы противоскольжения

  2. ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ (для моделей без VSC)

    УКАЗАНИЕ:
    Обмен данными по кодам DTC осуществляется с применением системы передачи данных CAN.

    № DTC
    		Неисправность
    U0073
    		Шина передачи данных блока управления отключена

  3. ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ (для моделей с VSC)

    УКАЗАНИЕ:
    Обмен данными по кодам DTC осуществляется с применением системы передачи данных CAN.

    № DTC
    		Неисправность
    U0073
    		Шина передачи данных блока управления отключена
    U0100
    		Обрыв связи с ECM/PCM "A"
    U0123
    		Нарушение связи с датчиком рысканья
    U0124*
    		Нарушение связи с датчиком бокового ускорения
    U0126
    		Нарушение связи с датчиком угла поворота рулевого колеса
    *: Для моделей с бензиновым двигателем

  4. БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ

    УКАЗАНИЕ:
    1. Обмен данными по кодам DTC осуществляется с применением системы передачи данных CAN.

    № DTC
    		Неисправность
    B1499
    		Цепь мультиплексной системы передачи данных

  5. ЩИТОК ПРИБОРОВ

    УКАЗАНИЕ:
    Обмен данными по кодам DTC осуществляется с применением системы передачи данных CAN.

    № DTC
    		Неисправность
    U0100
    		Обрыв связи с ECM/PCM "A"
    U0129
    		Нарушение связи с блоком управления системы тормозов

  6. ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ

    УКАЗАНИЕ:
    Обмен данными по кодам DTC осуществляется по линиям связи SIL.

    № DTC
    		Неисправность
    U0100
    		Нарушение связи с ECM
    U0129
    		Нарушение связи с блоком управления антиблокировочной системы тормозов (АБС)

  7. ECM (1ZR-FE и 1AD-FTV)

    УКАЗАНИЕ:
    Центральный блок управления системы SRS подключен к системе передачи данных CAN, но коды DTC для системы передачи данных CAN не выводятся.

  8. ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS

    УКАЗАНИЕ:
    Центральный блок управления системы SRS подключен к системе передачи данных CAN, но коды DTC для системы передачи данных CAN не выводятся.

  9. ДАТЧИК УГЛА ПОВОРОТА РУЛЕВОГО КОЛЕСА (для моделей с VSC)

    УКАЗАНИЕ:
    Датчик угла поворота рулевого колеса подключен к системе передачи данных CAN, но коды DTC для системы передачи данных CAN не выводятся.

  10. ДАТЧИК РЫСКАНЬЯ (для моделей с VSC)

    УКАЗАНИЕ:
    Датчик рысканья подключен к системе передачи данных CAN, но коды DTC для системы передачи данных CAN не выводятся.

  11. ЭБУ СЕРТИФИКАЦИИ

    УКАЗАНИЕ:
    ЭБУ сертификации подключен к системе передачи данных CAN, но коды DTC для системы передачи данных CAN не выводятся.

ТАБЛИЦА КОМБИНАЦИЙ DTC

  1. Шина CAN № 1 (для моделей без VSC)

    DTC
    		Характер проявления неисправности
    От какого устройства выводится
    		Выводимый DTC
    		Прекращение обмена данными с ECM
    		Прекращение обмена данными с ЭБУ системы противоскольжения
    		Прекращение обмена данными с ЭБУ щитка приборов
    		Прекращение обмена данными с ЭБУ рулевого управления с усилителем
    		Прекращение обмена данными с центральным блоком управления системы SRS
    		Прекращение обмена данными с главным ЭБУ кузова
    ЭБУ системы противоскольжения
    		U0073
    		X
    		X
    		X
    		X
    		X
    		X
    ЭБУ щитка приборов
    		U0100
    		○
    		X
    		X
    		X
    		X
    		X
    U0129
    		X
    		○
    		X
    		X
    		X
    		X
    ЭБУ рулевого управления с усилителем
    		U0100
    		○
    		X
    		X
    		○
    		X
    		X
    U0129
    		X
    		○
    		X
    		○
    		X
    		X
    УКАЗАНИЕ:
    1. ○: Выводится
    2. X: Выводится или не выводится в зависимости от неисправной детали, когда в одной из сторон вспомогательной шины CAN обнаруживается обрыв

  2. Шина CAN № 1 (для моделей с VSC)

    DTC
    		Характер проявления неисправности
    От какого устройства выводится
    		Выводимый DTC
    		Прекращение обмена данными с ECM
    		Прекращение обмена данными с ЭБУ системы противоскольжения
    		Прекращение обмена данными с датчиком угла поворота рулевого колеса
    		Прекращение обмена данными с датчиком рысканья
    		Прекращение обмена данными с ЭБУ щитка приборов
    ЭБУ системы противоскольжения
    		U0073
    		X
    		X
    		X
    		X
    		X
    U0100
    		□ Во время поездки
    		X
    		X
    		X
    		X
    U0123
    		X
    		X
    		X
    		○
    		X
    U0124
    		X
    		X
    		X
    		○
    		X
    U0126
    		X
    		X
    		○
    		X
    		X
    ЭБУ щитка приборов
    		U0100
    		○
    		X
    		X
    		X
    		X
    U0129
    		X
    		○
    		X
    		X
    		X
    ЭБУ рулевого управления с усилителем
    		U0100
    		○
    		X
    		X
    		X
    		X
    U0129
    		X
    		○
    		X
    		X
    		X
    УКАЗАНИЕ:
    1. ○: Выводится
    2. X: Выводится или не выводится в зависимости от неисправной детали, когда в одной из сторон вспомогательной шины CAN обнаруживается обрыв
    3. □: Устанавливается при выполнении условия, указанного в таблице выше

    DTC
    		Характер проявления неисправности
    От какого устройства выводится
    		Выводимый DTC
    		Прекращение обмена данными с блоком управления системой кондиционирования
    		Прекращение обмена данными с центральным блоком управления системы SRS
    		Прекращение обмена данными с ЭБУ рулевого управления с усилителем
    		Прекращение обмена данными с главным ЭБУ кузова
    ЭБУ системы противоскольжения
    		U0073
    		X
    		X
    		X
    		X
    U0100
    		X
    		X
    		X
    		X
    U0123
    		X
    		X
    		X
    		X
    U0124
    		X
    		X
    		X
    		X
    U0126
    		X
    		X
    		X
    		X
    ЭБУ щитка приборов
    		U0100
    		X
    		X
    		X
    		X
    U0129
    		X
    		X
    		X
    		X
    ЭБУ рулевого управления с усилителем
    		U0100
    		X
    		X
    		○
    		X
    U0129
    		X
    		X
    		○
    		X
    УКАЗАНИЕ:
    1. ○: Выводится
    2. X: Выводится или не выводится в зависимости от неисправной детали, когда в одной из сторон вспомогательной шины CAN обнаруживается обрыв
    3. Прекращение обмена данными с ЭБУ системы противоскольжения (Нажмите здесь)
    4. Прекращение обмена данными с датчиком угла поворота рулевого колеса (Нажмите здесь)
    5. Прекращение обмена данными с датчиком рысканья (Нажмите здесь)
    6. Прекращение обмена данными с ЭБУ рулевого управления (Нажмите здесь)
    7. Прекращение обмена данными с ECM (Нажмите здесь)
    8. Прекращение обмена данными с главным ЭБУ кузова (Нажмите здесь)
    9. Прекращение обмена данными с центральным блоком управления системы SRS (Нажмите здесь)
