DTC P0171 Чрезмерное обеднение смеси в системе (ряд 1)

DTC P0172 Чрезмерное обогащение смеси в системе (ряд 1)


ОПИСАНИЕ

Коррекция подачи топлива имеет отношение к значению компенсации, а не к регулированию базовой продолжительности впрыска. Общая коррекция подачи топлива включает краткосрочную и длительную коррекции подачи топлива.
Краткосрочная коррекция представляет собой непродолжительную коррекцию соотношения воздух-топливо, используемую для поддержания соотношения воздух-топливо, близкого к стехиометрическому. Сигнал подогреваемого кислородного датчика указывает, обеднено или обогащено соотношение воздух-топливо по сравнению со стехиометрическим соотношением. Указанное расхождение вызывает снижение объема впрыска топлива, если смесь обогащена, или увеличение объема впрыска топлива, если смесь обеднена.
Такие факторы, как индивидуальные различия двигателей, износ с течением времени и изменение рабочих условий приводят к отклонению краткосрочной коррекции подачи топлива от центрального значения. Длительная коррекция подачи топлива, управляющая общей компенсацией подачи топлива, компенсирует длительные отклонения коррекции подачи топлива от центрального значения, возникающие вследствие краткосрочной коррекции подачи топлива.
Если ни краткосрочная, ни длительная коррекции не приводят к достижению центрального значения и смесь по-прежнему остается обогащенной или обедненной, ЕСМ определяет это как неисправность, включает контрольную лампу MIL и регистрирует код DTC.

№ DTC
Условие обнаружения DTC
Неисправный участок
P0171
При прогретом двигателе и стабильных сигналах обратной связи о соотношении воздух-топливо коррекция подачи топлива приводит к значительной ошибке в сторону обеднения
(логика диагностирования за 3 поездки)
  1. Система впуска воздуха
  2. Форсунка засорена
  3. Датчик массового расхода воздуха
  4. Датчик температуры охлаждающей жидкости
  5. Давление в топливной системе
  6. Утечка газов из системы выпуска отработавших газов
  7. Обрыв или короткое замыкание в цепи подогреваемого кислородного датчика (датчик 1)
  8. Подогреваемый кислородный датчик (датчик 1)
  9. Подогреватель подогреваемого кислородного датчика (датчик 1)
  10. Интегрированное реле (главное реле EFI)
  11. Цепи подогревателя подогреваемого кислородного датчика и реле EFI MAIN
  12. Соединения шланга системы принудительной вентиляции картера
  13. Клапан и шланг системы принудительной вентиляции картера
  14. ECM
P0172
При прогретом двигателе и стабильных сигналах обратной связи о соотношении воздух-топливо коррекция подачи топлива приводит к значительной ошибке в сторону обогащения
(логика диагностирования за 3 поездки)
  1. Утечка через форсунку или засор
  2. Датчик массового расхода воздуха
  3. Датчик температуры охлаждающей жидкости
  4. Система зажигания
  5. Давление в топливной системе
  6. Утечка газов из системы выпуска отработавших газов
  7. Обрыв или короткое замыкание в цепи подогреваемого кислородного датчика (датчик 1)
  8. Подогреваемый кислородный датчик (датчик 1)
  9. Подогреватель подогреваемого кислородного датчика (датчик 1)
  10. Интегрированное реле (главное реле EFI)
  11. Цепи подогревателя подогреваемого кислородного датчика и реле EFI MAIN
  12. ECM
УКАЗАНИЕ:
  1. Данные коды DTC обнаруживаются, если двигатель работает на холостом ходу в течение 15 с.
  1. В случае регистрации DTC P0171 фактическое соотношение воздух-топливо смещается в сторону обеднения. В случае регистрации DTC P0172 фактическое соотношение воздух-топливо смещается в сторону обогащения.
  2. Если автомобиль выработал топливо, соотношение воздух-топливо становится обедненным, в результате чего регистрируется DTC P0171. Загорается контрольная лампа MIL.
  3. Если суммарная величина краткосрочной и длительной коррекции находится в пределах 20% (а температура охлаждающей жидкости превышает 75°C (167°F)), система функционирует нормально.
  4. Если значение параметра настройки соотношения воздух-топливо составляет 1,23 или более, регистрируется код DTC P0171.
  5. Если значение параметра настройки соотношения воздух-топливо составляет 0,77 или менее, регистрируется код DTC P0172.

ОПИСАНИЕ РАБОТЫ СИСТЕМЫ КОНТРОЛЯ

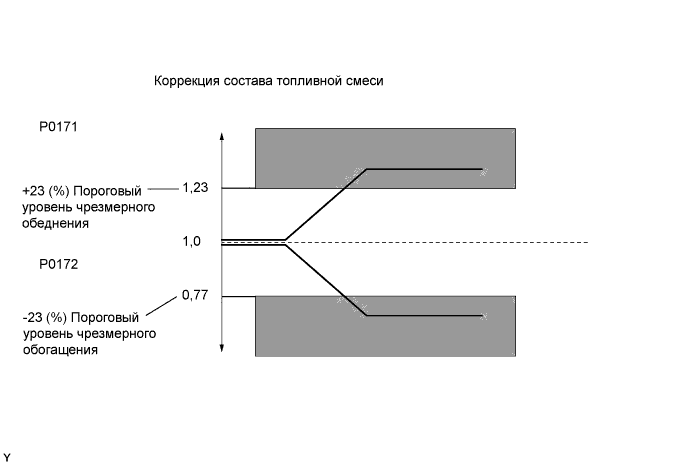

В случае управления подачей топлива по замкнутому контуру значения объема впрыска топлива, отклоняющиеся от рассчитанных блоком ECM, приводят к изменениям величины длительной коррекции подачи топлива. Регулирование длительной коррекции подачи топлива выполняется при наличии постоянных отклонений величины краткосрочной коррекции подачи топлива. Отклонения от вычисленного блоком ECM объема впрыска топлива также влияют на среднее значение параметра настройки коррекции подачи топлива, которое является суммой средней краткосрочной коррекции подачи топлива (значение обратной связи компенсации подачи топлива) и средней длительной коррекции подачи топлива (значение параметра настройки соотношения воздух-топливо). Если среднее значение параметра настройки коррекции подачи топлива превышает пороговое значение, ECM определяет это как неисправность топливной системы и регистрирует код DTC.
Пример:
Если среднее значение параметра настройки коррекции подачи топлива составляет более +23% или менее -23%, ECM определяет это как неисправность толпивной системы.

COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Система Управления Двигателем 4Zz-Fe.Система Sfi. Dtc P0171 Чрезмерное Обеднение Смеси В Системе (Ряд 1)


СХЕМА СОЕДИНЕНИЙ

См. DTC P0130 (Нажмите здесь).

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

УКАЗАНИЕ:
  1. С помощью портативного диагностического прибора считайте данные фиксированного набора параметров. Одновременно с записью в память кода DTC ECM сохраняет параметры состояния автомобиля и условий движения в виде данных фиксированного набора параметров. При поиске неисправностей фиксированные параметры позволяют определить, двигался ли автомобиль в момент возникновения неисправности или нет, был ли прогрет двигатель, каким было соотношение воздух-топливо (обедненным или обогащенным) и пр.
  2. Причиной низкого напряжения на выходе подогреваемого кислородного датчика может быть обогащение топливовоздушной смеси. Проверьте, нет ли условий, приведших к работе двигателя на обогащенной смеси.
  3. Причиной высокого напряжения на выходе подогреваемого кислородного датчика может быть обеднение топливовоздушной смеси. Проверьте, нет ли условий, приведших к работе двигателя на обедненной смеси.
1.ПРОВЕРЬТЕ, НЕ ОТОБРАЖАЮТСЯ ЛИ ДРУГИЕ DTC (ПОМИМО DTC P0171 ИЛИ P0172)

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Включите зажигание и включите портативный диагностический прибор.

  1. Выберите следующие элементы меню: Powertrain / Engine and ECT / DTC.

  1. Считайте коды DTC.


Результат:

Результат
Следующий шаг
DTC P0171 или P0172 выводится
А
DTC P0171 или P0172 и другие DTC выводятся
B
УКАЗАНИЕ:
Если отображаются какие-либо другие коды, помимо P0171 или P0172, сначала выполните поиск неисправностей для данных DTC.


B
ПЕРЕЙДИТЕ К ТАБЛИЦЕ DTC (Нажмите здесь)
А


2.ВЫПОЛНИТЕ ДИАГНОСТИКУ В РЕЖИМЕ ACTIVE TEST С ПОМОЩЬЮ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (УПРАВЛЕНИЕ СООТНОШЕНИЕМ ВОЗДУХ-ТОПЛИВО)

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Запустите двигатель и включите портативный диагностический прибор.

  1. Прогрейте двигатель на 2500 об/мин в течение приблизительно 90 секунд.

  1. На портативном диагностическом приборе войдите в следующие меню: Powertrain / Engine and ECT / Active Test / Control the Injection Volume for A/F Sensor.

  1. Выполните испытание "Control the Injection Volume for HO2 Sensor" при работе двигателя на холостом ходу (нажмите правую или левую кнопку для изменения объема впрыска топлива).

  1. Считайте значения выходного напряжения подогреваемых кислородных датчиков (OS2 B1 S1 и O2S B1 S2), отображаемые на дисплее диагностического прибора.

Результат:

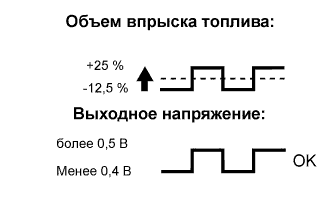

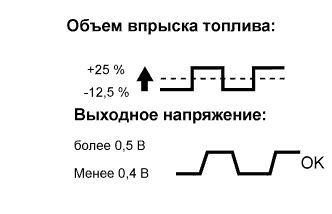

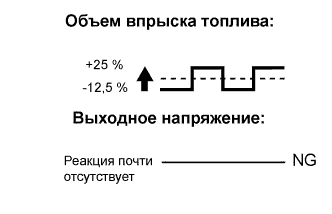

Подогреваемый кислородный датчик должен реагировать на увеличение и уменьшение объема впрыска топлива следующим образом:
+25% = сигнал обогащенного состояния:
более 0,5 В
-12,5% = сигнал обедненного состояния:
менее 0,4 В
ПРИМЕЧАНИЕ:
Задержка на выходе датчика 1 (передний датчик) составляет несколько секунд, а задержка на выходе датчика 2 (задний датчик) – приблизительно 20 с.

Корпус
Подогреваемый кислородный датчик (датчик 1)
Выходное напряжение
Подогреваемый кислородный датчик (датчик 2)
Выходное напряжение
Наиболее вероятное место нахождения неисправности
1
COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
-
2
COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
  1. Подогреваемый кислородный датчик (датчик 1)
  2. Подогреватель подогреваемого кислородного датчика (датчик 1)
  3. Цепь подогреваемого кислородного датчика (датчик 1)
3
COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
  1. Давление в топливной системе
  2. Утечка газов из системы выпуска отработавших газов
    (чрезвычайно обедненное или обогащенное соотношение воздух-топливо)
  1. Рассмотренное испытание "Control the Injection Volume for HO2 Sensor" дает возможность механикам выполнить измерения и построить графики выходных напряжений обоих подогреваемых кислородных датчиков.
  2. Для отображения графика на портативном диагностическом приборе войдите в следующие меню: Powertrain / Engine and ECT / Active Test / Control the Injection Volume for A/F Sensor / Enter / View / O2S B1 S1 и O2S B1 S2.

Результат:

Результат
Следующий шаг
Случай 1
C
Случай 2
B
Случай 3
А


B
Перейдите к шагу 11

C
Перейдите к шагу 16
А


3.ПРОВЕРЬТЕ РАБОТУ ДАТЧИКА МАССОВОГО РАСХОДА ВОЗДУХА

  1. Проверьте датчик массового расхода воздуха (Нажмите здесь).



NG
ЗАМЕНИТЕ ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА (Нажмите здесь)
OK


4.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (COOLANT TEMP)

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Включите зажигание и включите портативный диагностический прибор.

  1. Выберите следующие элементы меню: Powertrain / Engine and ECT / Data List / Primary / Coolant Temp.

  1. Снимите показание параметра "Coolant Temp" дважды – при холодном и прогретом двигателе.

    Номинальное значение / Номинальный режим:
    При холодном двигателе: совпадает с температурой окружающего воздуха
    При прогретом двигателе: От 75°C до 100°C (167-212°F)


NG
ЗАМЕНИТЕ ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ (Нажмите здесь)
OK


5.ПРОВЕРЬТЕ МЕСТА СОЕДИНЕНИЙ ШЛАНГА СИСТЕМЫ ПРИНУДИТЕЛЬНОЙ ВЕНТИЛЯЦИИ КАРТЕРА

  1. Проверьте соединение шланга системы принудительной вентиляции картера (Нажмите здесь).

    OK:
    Шланг системы принудительной вентиляции картера подсоединен правильно и не поврежден.


NG
(Нажмите здесь)ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ШЛАНГ СИСТЕМЫ ПРИНУДИТЕЛЬНОЙ ВЕНТИЛЯЦИИ КАРТЕРА
OK


6.ПРОВЕРЬТЕ СИСТЕМУ ВПУСКА

  1. Убедитесь в отсутствии утечки вакуума в системе забора воздуха (Нажмите здесь).

    OK:
    В системе впуска нет утечки вакуума.


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ СИСТЕМУ ЗАБОРА ВОЗДУХА (Нажмите здесь)
OK


7.ПРОВЕРЬТЕ ИСКРУ

  1. Проверьте наличие искры (Нажмите здесь).



NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ СИСТЕМУ ЗАЖИГАНИЯ (Нажмите здесь)
OK


8.ПРОВЕРЬТЕ, НЕТ ЛИ УТЕЧЕК ОТРАБОТАВШИХ ГАЗОВ

  1. Проверьте, нет ли утечек отработавших газов (Нажмите здесь).

    OK:
    Нет утечки газа.


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ СИСТЕМУ ВЫПУСКА ОТРАБОТАВШИХ ГАЗОВ (Нажмите здесь)
OK


9.ПРОВЕРЬТЕ ДАВЛЕНИЕ В ТОПЛИВНОЙ СИСТЕМЕ

  1. Проверьте давление в топливной системе (Нажмите здесь).



NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ТОПЛИВНУЮ СИСТЕМУ (Нажмите здесь)
OK


10.ПРОВЕРЬТЕ ТОПЛИВНУЮ ФОРСУНКУ В СБОРЕ (ОБЪЕМ ВПРЫСКА ТОПЛИВА)

  1. Проверьте объем впрыска (Нажмите здесь).



NG
ЗАМЕНИТЕ ТОПЛИВНУЮ ФОРСУНКУ В СБОРЕ (Нажмите здесь)
OK


11.ПРОВЕРЬТЕ ПОДОГРЕВАЕМЫЙ КИСЛОРОДНЫЙ ДАТЧИК (СОПРОТИВЛЕНИЕ ПОДОГРЕВАТЕЛЯ)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Система Управления Двигателем 4Zz-Fe.Система Sfi. Dtc P0171 Чрезмерное Обеднение Смеси В Системе (Ряд 1)

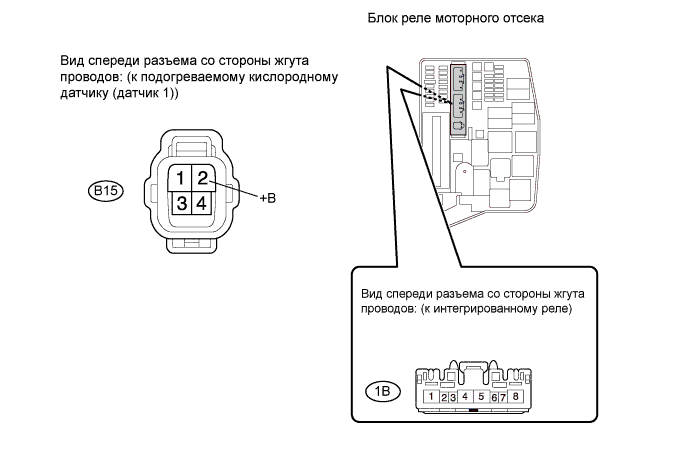

  1. Отсоедините разъем подогреваемого кислородного датчика.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    B15-1 (HT1A) - B15-2 (+B)
    		20°C (68°F)
    		6-14 Ом
    B15-1 (HT1A) - B15-4 (E1)
    		Всегда
    		10 кОм или более

  1. Подсоедините разъем подогреваемого кислородного датчика.



NG
ЗАМЕНИТЕ ПОДОГРЕВАЕМЫЙ КИСЛОРОДНЫЙ ДАТЧИК (ДАТЧИК 1) (Нажмите здесь)
OK


12.ПРОВЕРЬТЕ ПРЕДОХРАНИТЕЛЬ (EFI № 2)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Система Управления Двигателем 4Zz-Fe.Система Sfi. Dtc P0171 Чрезмерное Обеднение Смеси В Системе (Ряд 1)

  1. Извлеките предохранитель EFI № 2 из блока реле моторного отсека.

  1. Измерьте сопротивление предохранителя EFI № 2.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    Предохранитель EFI № 2
    		Всегда
    		Менее 1 Ом

  1. Установите на место предохранитель EFI № 2.



NG
ЗАМЕНИТЕ ПРЕДОХРАНИТЕЛЬ (EFI № 2)
OK


13.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПОДОГРЕВАЕМЫЙ КИСЛОРОДНЫЙ ДАТЧИК - ИНТЕГРИРОВАННОЕ РЕЛЕ)


  1. Отсоедините разъем подогреваемого кислородного датчика.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Система Управления Двигателем 4Zz-Fe.Система Sfi. Dtc P0171 Чрезмерное Обеднение Смеси В Системе (Ряд 1)

  1. Извлеките интегрированное реле из блока реле моторного отсека.

  1. Отсоедините разъем интегрированного реле.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление (при проверке на обрыв):
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    B15-2 (+B) - интегрированное реле (1B-4)
    		Всегда
    		Менее 1 Ом
    Номинальное сопротивление (при проверке на короткое замыкание):
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    B15-2 (+B) или интегрированное реле (1B-4) - масса
    		Всегда
    		10 кОм или более

  1. Подсоедините разъем подогреваемого кислородного датчика.

  1. Подсоедините разъем интегрированного реле.

  1. Установите интегрированное реле на место.



NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ПОДОГРЕВАЕМЫЙ КИСЛОРОДНЫЙ ДАТЧИК - ИНТЕГРИРОВАННОЕ РЕЛЕ)
OK


14.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПОДОГРЕВАЕМЫЙ КИСЛОРОДНЫЙ ДАТЧИК - ECM)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Система Управления Двигателем 4Zz-Fe.Система Sfi. Dtc P0171 Чрезмерное Обеднение Смеси В Системе (Ряд 1)

  1. Отсоедините разъем подогреваемого кислородного датчика.

  1. Отсоедините разъем ЭБУ.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление (при проверке на обрыв):
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    B15-1 (HT1A) - B36-2 (HT1A)
    		Всегда
    		Менее 1 Ом
    Номинальное сопротивление (при проверке на короткое замыкание):
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    B15-1 (HT1A) или B36-2 (HT1A) - масса
    		Всегда
    		10 кОм или более

  1. Подсоедините разъем подогреваемого кислородного датчика.

  1. Подсоедините разъем ECM.



NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ПОДОГРЕВАЕМЫЙ КИСЛОРОДНЫЙ ДАТЧИК - ECM)
OK


15.ЗАМЕНИТЕ ПОДОГРЕВАЕМЫЙ КИСЛОРОДНЫЙ ДАТЧИК (ДАТЧИК 1)
УКАЗАНИЕ:
Замените подогреваемый кислородный датчик (Нажмите здесь).

ДАЛЕЕ


16.ВЫПОЛНИТЕ ПОЕЗДКУ В ПРОВЕРОЧНОМ РЕЖИМЕ

  1. Запустите двигатель и дайте ему поработать на холостом ходу в течение примерно 20 мин.

  1. Совершите поездку на автомобиле в течение 20 минут со скоростью 70-100 км/час (43-62 мили в час) на 5-й передаче.


ДАЛЕЕ


17.ПРОВЕРЬТЕ, ВОЗОБНОВЛЯЕТСЯ ЛИ ВЫВОД DTC (DTC P0171 ИЛИ P0172)

  1. На портативном диагностическом приборе войдите в следующие меню: Powertrain / Engine and ECT / DTC.

  1. Считайте коды DTC.


Результат:

Результат
Следующий шаг
DTC не выводится
А
DTC P0171 или P0172 выводится
B


B
ЗАМЕНИТЕ ECM (Нажмите здесь)
А

КОНЕЦ
