Система Освещения Цепь Сигнала Acc. Corolla ZZE150

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА

ПРОВЕРЬТЕ ПРЕДОХРАНИТЕЛЬ (АСС)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЦЕПЬ ПИТАНИЯ ACC)

ОПИСАНИЕ

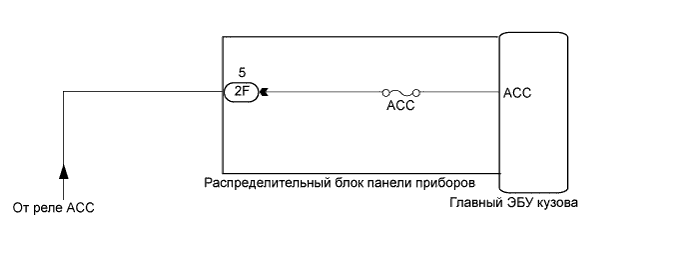

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1. Подсоедините портативный диагностический прибор к DLC3.


2. Включите зажигание (IG) и установите главный выключатель портативного диагностического прибора в положение ON (ВКЛ).


3. Выберите указанные ниже параметры из списка DATA LIST и считайте их значения с дисплея портативного диагностического прибора.



   Main Body (главный ЭБУ кузова):

   Информация на дисплее прибора	Измеряемая величина/диапазон измерения	Нормальное состояние	Замечание по диагностике
   ACC SW	Сигнал ACC замка зажигания или выключателя зажигания / ON (ВКЛ) или OFF (ВЫКЛ)	ON (ВКЛ): зажигание включено (ACC) OFF (ВЫКЛ): зажигание выключено	-

   OK:

   Отображаются нормальные состояния, указанные выше.


1. Извлеките предохранитель ACC из распределительного блока панели приборов.


2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Режим	Заданные условия
   Плавкий предохранитель ACC	Всегда	Менее 1 Ом

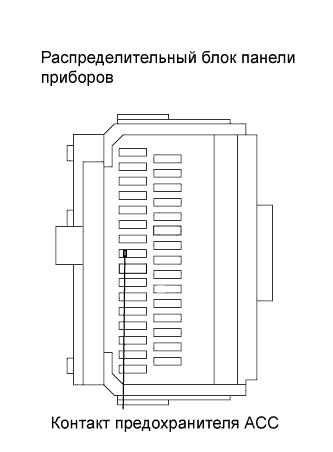

1. Измерьте напряжение между гнездом предохранителя и массой.


   Номинальное напряжение:

   Контакты для подключения диагностического прибора	Положение выключателя	Заданные условия
   Контакт предохранителя ACC - масса	Замок зажигания в положении OFF (ВЫКЛ)	Менее 1 В
   	Зажигание включено (ACC)	11-14 В
