Главный Выключатель Круиз-Контроля -- Снятие |
| 1. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ |
- ПРЕДОСТЕРЕЖЕНИЕ:
- После отсоединения провода подождите 90 с, чтобы исключить срабатывание подушки безопасности (Нажмите здесь).
| 2. СНИМИТЕ НИЖНЮЮ КРЫШКУ РУЛЕВОГО КОЛЕСА № 3 (для моделей производства TMC) |

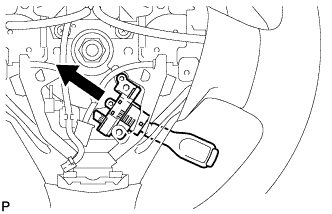

Отверткой с обернутым клейкой лентой концом освободите захват и снимите нижний кожух рулевого колеса №3.
 |
| 3. СНИМИТЕ НИЖНЮЮ КРЫШКУ РУЛЕВОГО КОЛЕСА № 2 (для моделей производства TMC) |
Отверткой с обернутым клейкой лентой концом освободите захват и снимите нижний кожух рулевого колеса №2.
 |
| 4. СНИМИТЕ НАКЛАДКУ РУЛЕВОГО КОЛЕСА (для моделей производства TMC) |
С помощью торцевого гаечного ключа для винтов "TORX" (T30) ослабьте затяжку 2 винтов "TORX" так, чтобы канавка по окружности винта вошла в корпус с резьбой.
Вытяните накладку рулевого колеса из рулевого колеса и возьмите ее одной рукой, как показано на рисунке.
- ПРИМЕЧАНИЕ:
- При снятии накладки рулевого колеса будьте осторожны, чтобы не вытащить жгут проводов подушки безопасности.
 |
Отсоедините разъем звукового сигнала от накладки рулевого колеса.
 |
Отверткой с обернутым клейкой лентой концом отсоедините разъем подушки безопасности и снимите накладку рулевого колеса.
- ПРИМЕЧАНИЕ:
- При разъединении разъема подушки безопасности будьте осторожны, чтобы не повредить жгут проводов подушки безопасности.
| 5. СНИМИТЕ НАКЛАДКУ РУЛЕВОГО КОЛЕСА (для моделей производства TMUK, TMMT) |
С помощью торцевого гаечного ключа для винтов "TORX" (T30) ослабьте затяжку 2 винтов "TORX" так, чтобы канавка по окружности винта вошла в корпус с резьбой.
Вытяните накладку рулевого колеса из рулевого колеса и возьмите ее одной рукой, как показано на рисунке.
- ПРИМЕЧАНИЕ:
- При снятии накладки рулевого колеса будьте осторожны, чтобы не вытащить жгут проводов подушки безопасности.
 |
Отсоедините разъем звукового сигнала от накладки рулевого колеса.
 |
Отверткой с обернутым клейкой лентой концом отсоедините разъем подушки безопасности и снимите накладку рулевого колеса.
- ПРИМЕЧАНИЕ:
- При разъединении разъема подушки безопасности будьте осторожны, чтобы не повредить жгут проводов подушки безопасности.
| 6. СНИМИТЕ ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ КРУИЗ-КОНТРОЛЯ |
Отсоедините разъем.
Выверните 2 винта.
 |
Снимите выключатель, как показано на рисунке.
 |
